Caja de década de resistencia binario (5 / 6 paso)

Paso 5: Montaje de la caja

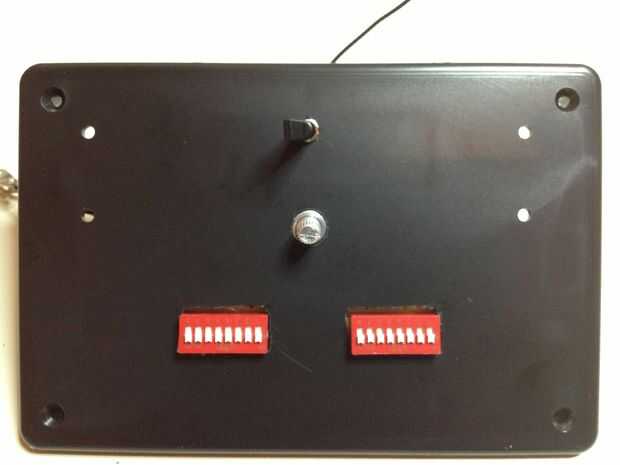

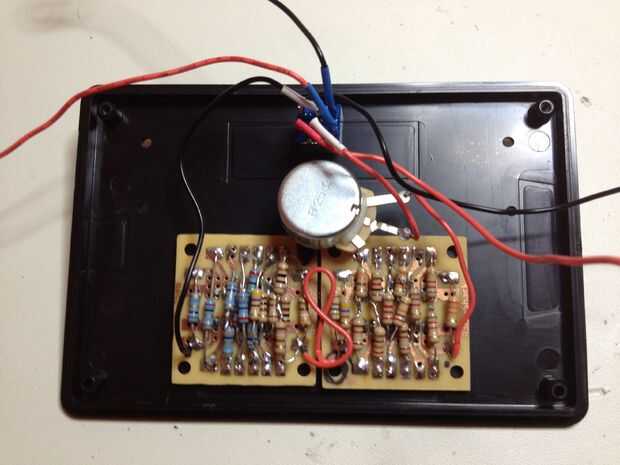

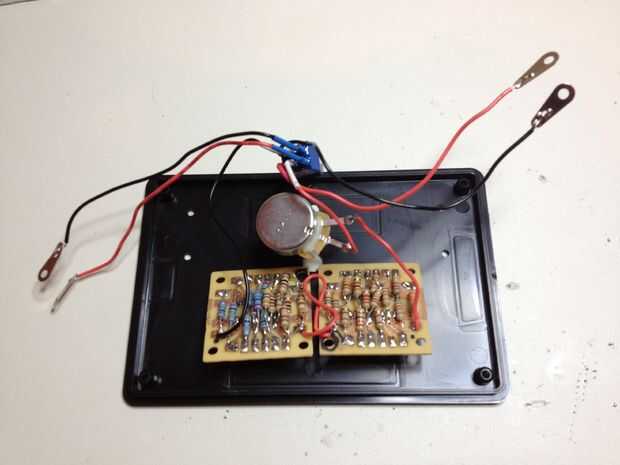

Con la cara cubierta abajo, alinee los interruptores dip con las aberturas y pegamento caliente placas de circuito impreso en el interior de la cubierta. A continuación, empuje el reóstato y mueva el interruptor a través de los orificios adecuados, pero no aplican todavía las arandelas y las tuercas.

Nota: he añadido algunos doble cara cinta a un lado del reostato coinciden con la altura de los tableros de circuito y permitir el reóstato alinear correctamente.

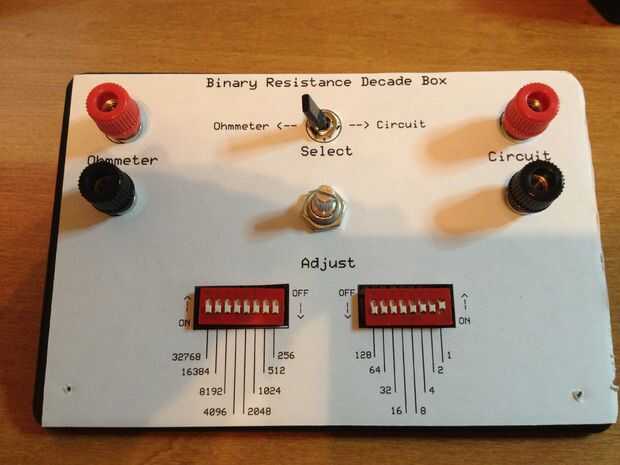

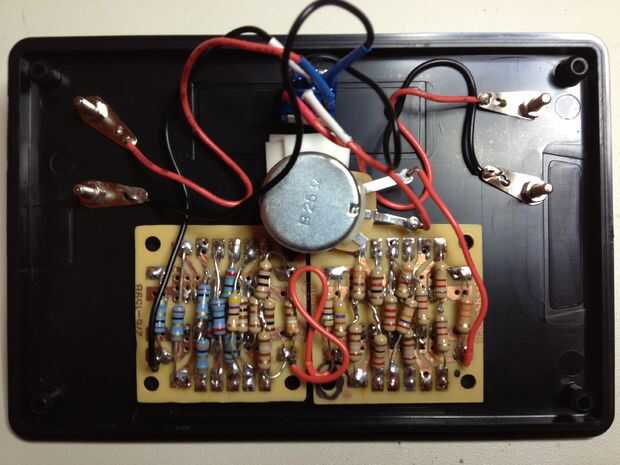

Imprimir la versión final de su placa de identificación en la acción adhesiva y cortar los agujeros para todos los componentes. Después de aplicar la placa adhesiva sobre la tapa, añadir los terminales de conexión y asegure el interruptor y el reóstato a la cubierta.

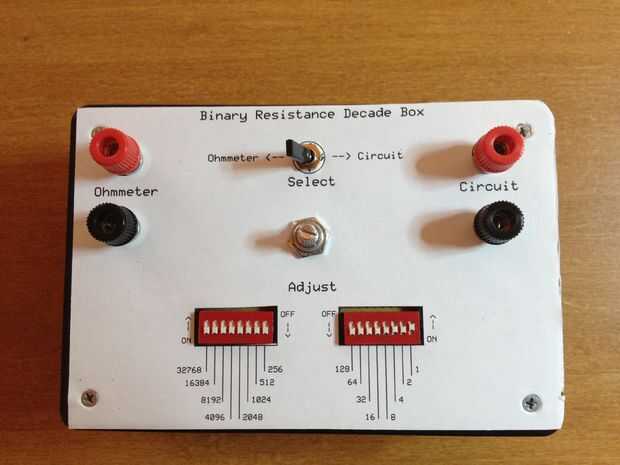

Por último, coloque la tapa al gabinete con los tornillos incluidos.
