Caja de distribución de energía (3 / 5 paso)

Paso 3: cableado

Una vez en su inicio diseño atornillar las piezas hasta el interior de su caja.

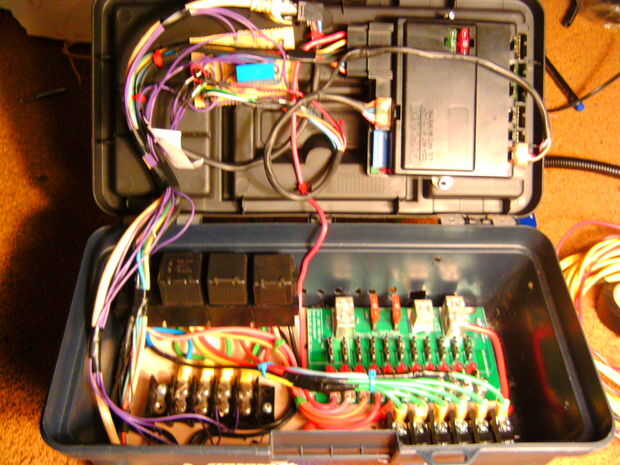

Después de terminar todas sus tablas y las tiras de montaje, puede empezar el cableado.  Comencé por agrupación de cables de la energía en el Relais y el arranque remoto, enrutado alrededor hacia el panel de fusibles.  Entonces después los cables de alimentación, grupo y ruta su tierra los cables el buss GND.  Lo mismo con los cables de salida y los cables de disparo del relé.
