Su último proyecto de Veroboard!
Un cuadro de exposición UV es un kit muy útil. Puede utilizarse para hacer PCB adecuado. También puede ser utilizado para hacer otras cosas como fotograbado intrincadas piezas (un tema para otro instructable). El problema es que pueden ser un poco caros para los entusiastas del hobby especialmente si desea que el tipo de doble cara.

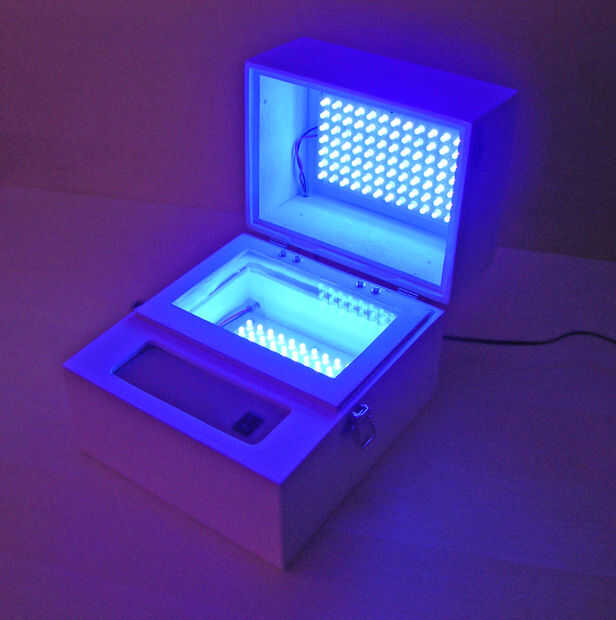

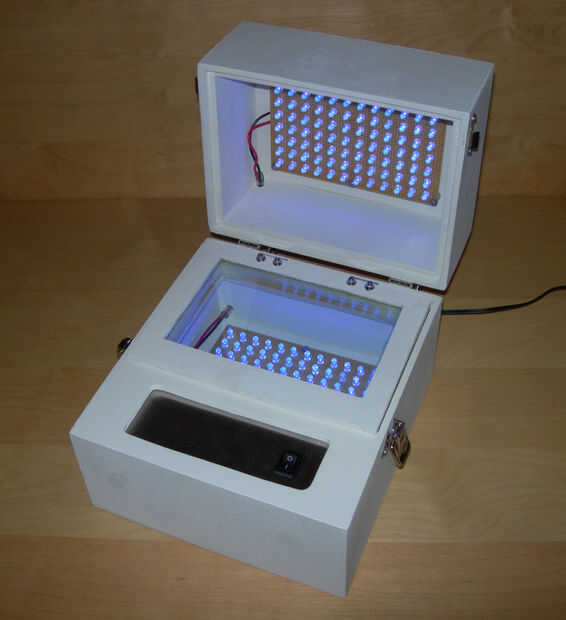

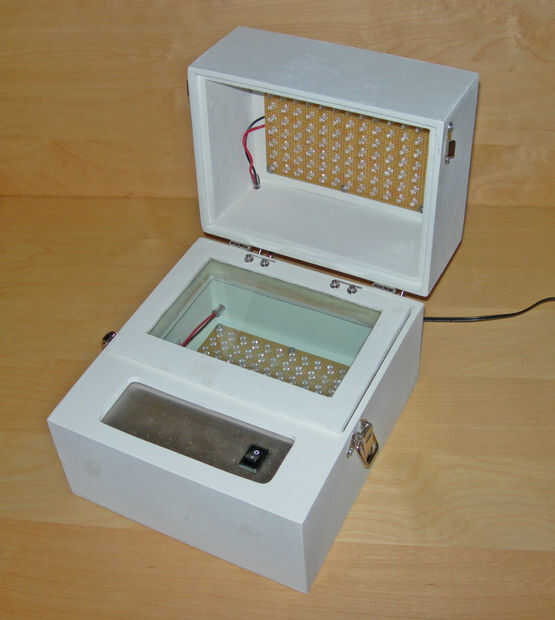

Este instructivo describe la construcción de una doble caja echada a un lado de la exposición en UV utilizando la reciente generación de LEDs de UV de alto brillo.
¿Por qué usar LEDs?
Los LED son energía mucho más eficiente que las lámparas incandescentes o fluorescentes ofrece entre 5 - 10 veces más eficiencia haciéndolos más barato funcionar y amable con el medio ambiente. También (a diferencia de los tubos fluorescentes) no contienen mercurio. LEDs tienen una vida útil mucho mayor que los otros tipos de la lámpara medición en décadas en lugar de meses. Las frecuencias de emisión son también en una banda más estrecha haciendo más seguros que los tradicionales tubos UV UV LED. También hay algo genial de LEDs, no puedo poner mi dedo en él, pero desde que era niño he encontrado que uno de los componentes electrónicos más fascinantes.
¿Existe una desventaja a usar LEDs?
No realmente, sin embargo la caja de exposición Ultravioleta he detallado aquí es un poco menos potente que los disponibles comercialmente. Esto significa que su exposición será alrededor de 2 ~ 3 minutos en lugar de 30 ~ 40 segundos, pero vamos, ¿necesita realmente su PCB para producir que rápidamente? De todos modos a veces tener un tiempo de exposición un poco más lento puede ser una ventaja que le permite un poco más control.
Este cuadro de la exposición Ultravioleta consistirá en 2 paneles UV; cada uno con 84 LEDs de un total de 168 LEDs. Cada grupo dibujará sobre 700mA a 12v. Esto hace que cada panel 8,4 vatios un total de 16,8 vatios para todo.
