Caja de iluminación de LED Arduino música ritmo (3 / 9 paso)

Paso 3: Conectar el Arduino uno con el ATtiny45

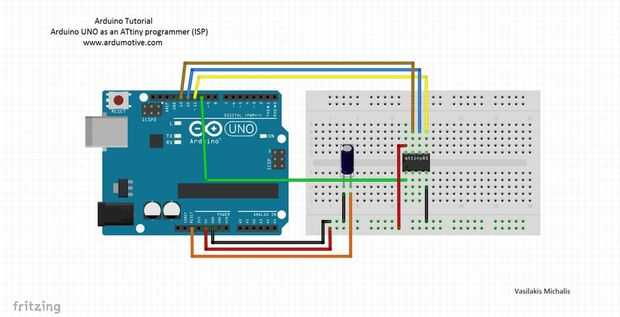

Las conexiones son bastante fáciles, ver la imagen de arriba con el circuito de protoboard esquema.

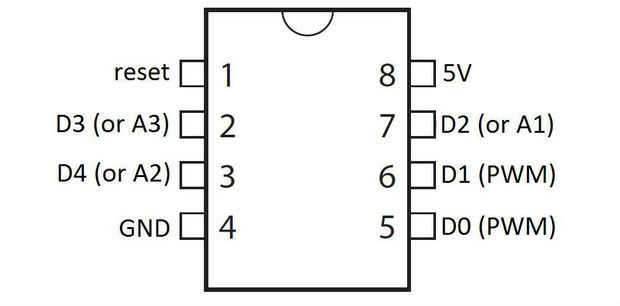

Sugerencia: El punto en la esquina del ATtiny muestra el primer pin.

  • Pin 1 a pin 10 del Arduino
  • Pin 2-
  • PIN 3-
  • Pin 4 a pin del Arduino GND
  • Pin 5 a pin del Arduino 11
  • PIN 6 a pin del Arduino 12
  • PIN 7 a pin 13 de Arduino
  • Pin 8 a pin de 5V de Arduino

Conectar un condensador electrolítico de 10uF entre Arduino uno reset pin y tierra.

Nota: La raya a un lado del condensador muestra el pin negativo y debe conectar con la tierra.

Vamos a utilizar el condensador porque impide que el Arduino UNO reajuste, por lo que estamos seguros que el Codebender (o el IDE de Arduino) habla el ArduinoISP y no con el gestor de arranque, durante la carga de bocetos.

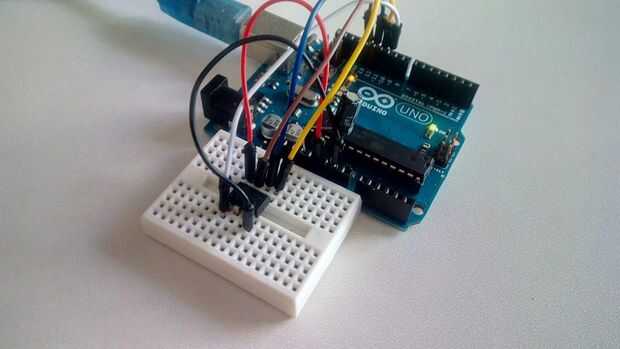

Puede conectar otra vez el Arduino uno al ordenador.
