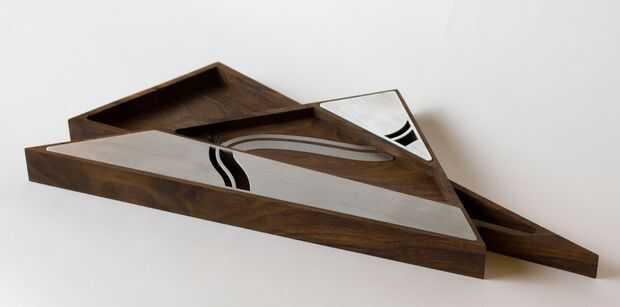

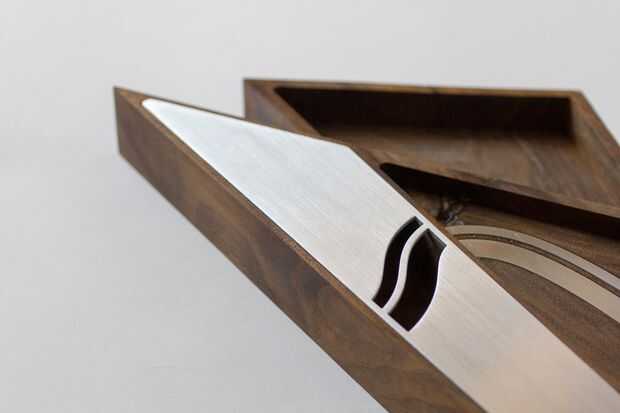

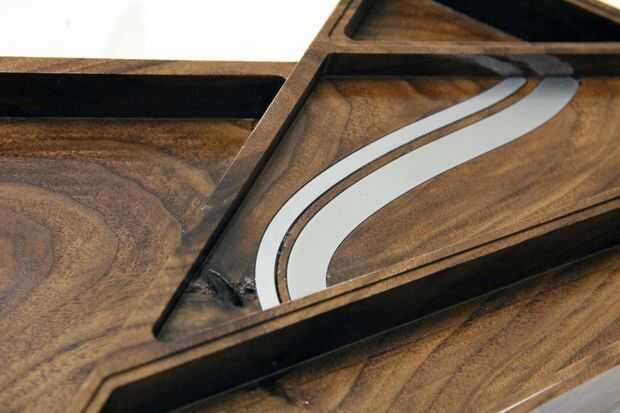

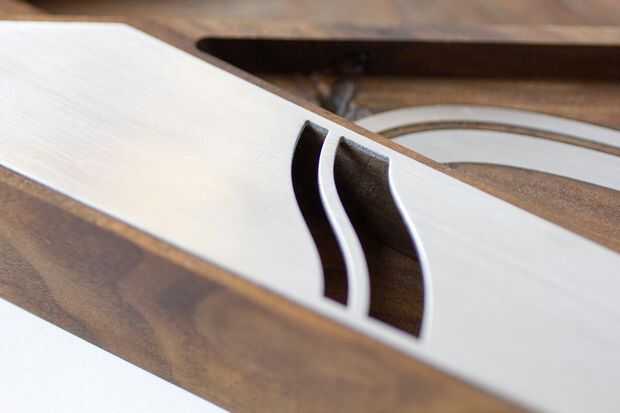

Este es un diseño D 2,5 para un router CNC de nogal con incrustaciones de aluminio y las tapas. El diseño juega con el espacio positivo y negativo de los dos triángulos que se cruzan y tiene una línea swoopy que define las incrustaciones y las asas de las tapas.
Esto fue un ejercicio para aprender a utilizar un router CNC y mi primera vez crear trayectorias de herramienta CAM para hacer un diseño en 3D. Espero que esto sea útil a los demás como una visión general del proyecto con algunos pequeños consejos para hacer tu propio proyecto ir más fácilmente.
Para hacer esta caja de joyería que utiliza:
-Rhinoceros para el diseño del objeto
-Autodesk Inventor para crear las trayectorias de la CAM para el router
-Router DMS de 5 ejes muelle de 9 para la madera
-Muelle de 9 Omax A-Jet por chorro de agua para cortar el aluminio
-Ensambladora
-Nuez - un 9 "x 23" x 2 "nuez astillas de la madera dura MacBeath (venden recortes por libra)
-Chatarra de madera contrachapada botín mesa 9 "x ~ 40"
-1/16" de aluminio 5" x 15"
-Papel de lija y bloque de lijado en forma de cuña
-Scotch-Brite rueda y almohadillas para pulir el aluminio
-Pegamento cianocrilato (superglue) para adherir las incrustaciones
-Safecoat Naturals claro aceite penetrante y cepillo acabado nogal
