Caja de joyería de dados doble de Arduino con interruptor secreto (5 / 7 paso)

Paso 5: La construcción, LEDs

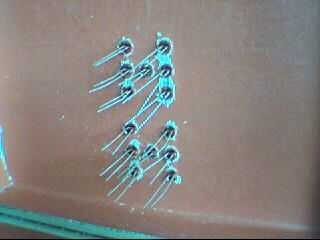

pongo todos los cátodos hacia el exterior por lo que los podía doblar plano a cada lado.  Luego corté los cátodos y las resistencias de 220R muy corto.

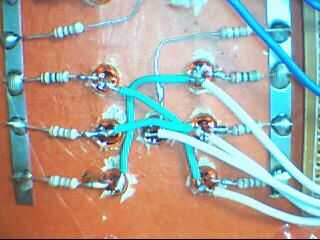

Soldar las resistencias de los cátodos para el "alambre plano". El cable plano se utiliza para hacer customizadas packs de baterías de Nicd por lo que lleva a cabo y soldaduras muy bien. El centro de dos LED que tenía que hacer las resistencias L una forma bien a la correa de la tierra.

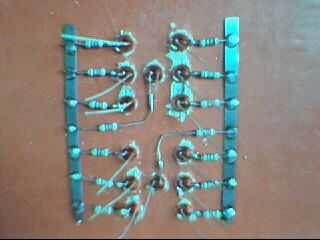

Los LED están conectados; Parte inferior izquierda a superior derecha juntos. Parte inferior de derecha a izquierda de arriba juntos. Centro izquierda y centro derecha juntos, entonces el centro es por sí mismo. Que da 4 conexiones por dados. Los 4 cables por dados ir al ATmega 328p, más tierra. 9 cables que necesitamos ejecutar al P. 328
