Paso 1: diseño
Cuando primero empecé usando nuestro cortador láser local, me presentaron a Adobe Illustrator e inmediatamente odiado le. Las empresas grandes como justificar el precio de sus ofertas por tirando todo incluyendo la cocina fregadero en el programa, el 90% de los cuales nadie nunca usa o incluso conoce. También parece que se especializan en interfaces "User-Unfriendly".
Yo había incursionado un poco con el Inkscape (que no cuesta $#X # y es realmente libre!), y no me tomó mucho tiempo a
- Como él, un montón! y
- Darse cuenta de que podía alimentar a puestos de trabajo para el láser usando Inkscape en vez de Illustrator! ¡ Feliz día!
Me alegró aún más cuando descubrí que existe un "creador de la caja" plug-in para Inkscape que acelera el diseño de cajas para cortadoras láser. Obviamente, basado en lo anterior, este diseño fue hecho en Inkscape.
El cuadro utiliza construcción de lengüeta y ranura, tiene un tamaño montado total de 8" W X 6"D X 7"H y utiliza madera contrachapada de 1/8", además de un trozo de madera contrachapada de 1/4". Lo único que no corte por láser es el mango, que hice de un trozo de varilla de latón. Se podría probablemente ampliarse a doble tamaño para la madera contrachapada de 1/4", pero no he probado.
Me decidí por 5 cajones, además de un compartimiento superior con una tapa con bisagras. Este es un tamaño perfecto para pequeñas herramientas, como herramientas de joyero o de Maquetista. También es grande como una caja de joyería!

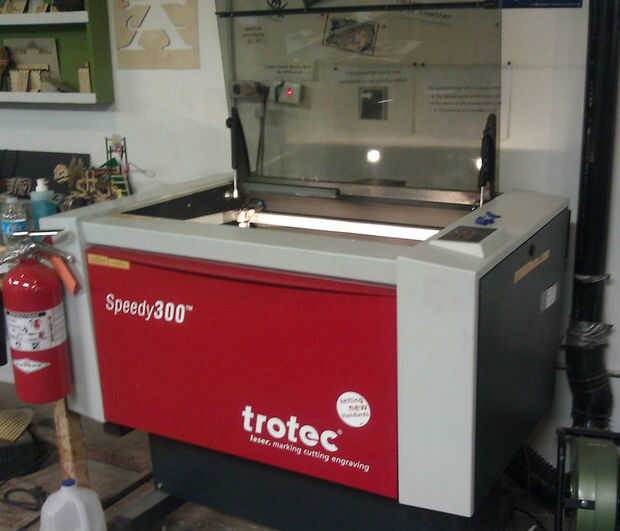

El diseño básico es en 2 archivos, porque nuestro cortador del laser (una 300 de Trotec) tiene una cama de corte que es 17" por 27", y todas las partes no se ajusta en una sola pieza. Las piezas de mango son un archivo separado. Puede que necesite mover cosas si su cama de corte es más grande o más pequeño. Pueden abrir los archivos svg en Inkscape o Illustrator. Si abres en Illustrator, consulte los tamaños cuidadosamente! Las versiones de estos programas que estoy usando hacer que el tamaño sea exactamente 25% mayor al abrir en Illustrator. Tengo que escalar a 80% para obtener el derecho de tamaño. Para estar seguro, al menos abierto primero en Inkscape para ver qué tamaño deberían ser. (Inkscape también puede guardar archivos en formato pdf, que puede ser muy útil.)
2 colores en el diseño son dos líneas de corte. Las líneas rojas están dentro de los cortes que deben realizarse en primer lugar, si su corte tiene esa capacidad, entonces las líneas azules son corte segundo.
Orificios para los tornillos no están incluidos en los ficheros de diseño, porque su hardware será probablemente diferente a la mía.
