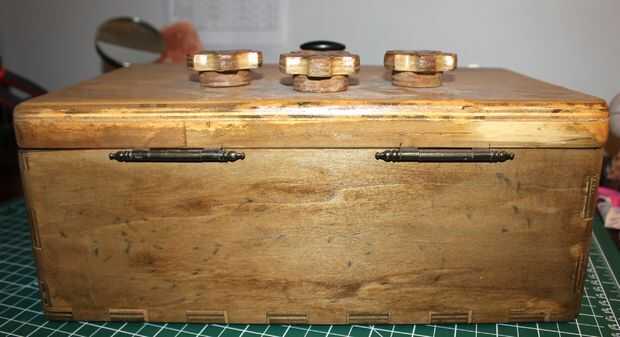

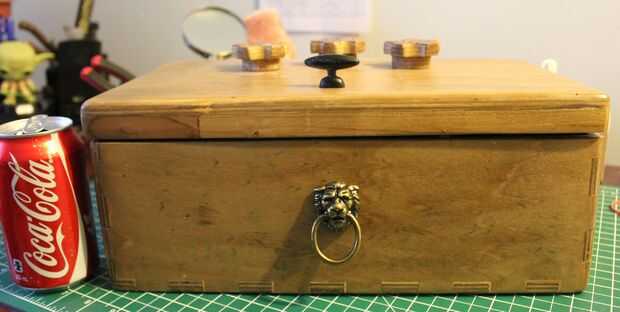

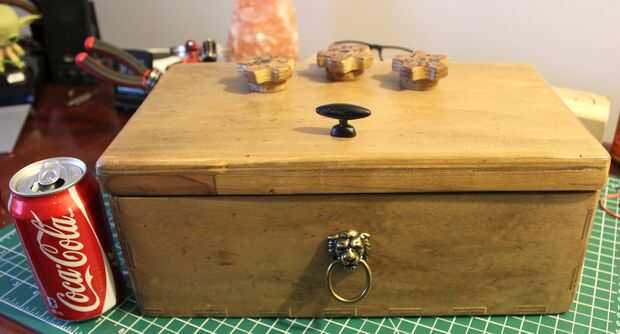

La caja es de 14" de ancho, 8" de profundidad y 6" de alto.
La idea original para el mecanismo de bloqueo vino del libro 'El completo niño mecánico' por Popular Mechanics. Compré el libro hace aproximadamente un año para ideas de proyecto que podrían trabajar mis hijos. Es esencialmente una colección de artículos de 'maker' que han aparecido en su revista en los últimos años 100-ish y a sólo $14 lo recomiendo para cualquier fabricante de familias ahí. (ref: enlace de libro de Amazon)
Cuando vi el mecanismo de bloqueo, yo sabía que tenía que construir algo para incorporarlo. Y qué mejor manera de probar una idea cool al azar como este que construir algo igual cool para que mi esposa ganar algunos puntos de brownie... es un ganar-ganar.
Cuando construí esto, vivíamos en mi inlaws por un rato durante una transición de la casa y no tengo acceso a muchas de mis herramientas, así que algunos de la 'caja' trabajan fue un poco áspero. Por ejemplo: usé una hoja regular en un 10" Hanon para cortar todas las articulaciones de la caja - no es algo recomendaría.
Planeo construir una versión v2.0 de este cuadro tan pronto como nuestro invierno canadiense es sobre (mi nueva tienda no se calienta) y a publicar un paso a paso en algún momento más adelante en el resorte.
Detalles de la caja
Me encanta el género steampunk todo pero todavía tienen que construir cualquier cosa relacionada con. Pensé que esto sería una buena oportunidad para empezar y trató de dar el cuadro una sensación de 'antiguo' steampunk.
Construcción
- El cuadro está hecho principalmente de 1/2" madera contrachapada de abedul. Usé un rasgado abajo spruce 1 x 2 para el interior de la tapa (para brindar un espacio para el mecanismo de bloqueo)
- El final es una mancha custom, le proporcionará detalles a continuación.
- Diales de la combinación de la cerradura son hechos a mano. Había tallado los cuadrantes de la misma madera que el cuadro de.
- Dentro de la cerradura mecanismo está hecho de 1 x 2, 3/8" madera contrachapada de Fresadoras y de tallado.

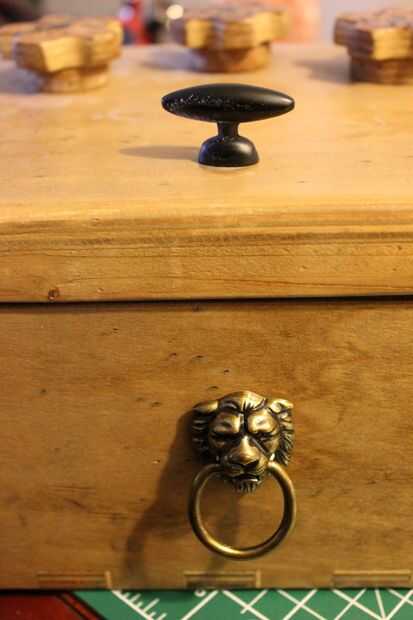

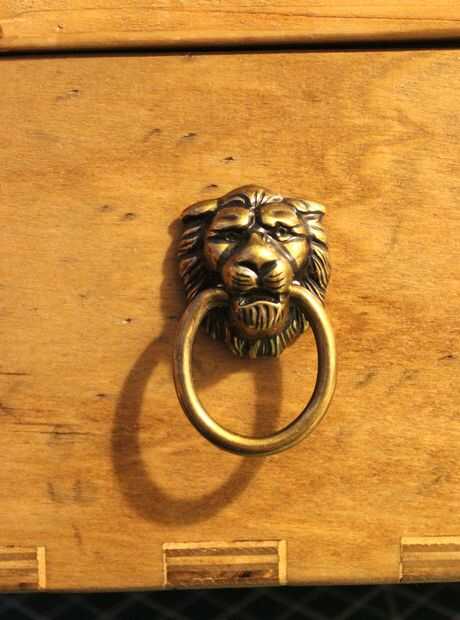

- La cabeza de la perilla y leones metal tanto vino de Home Depot y cuesta cerca de $4 el par.

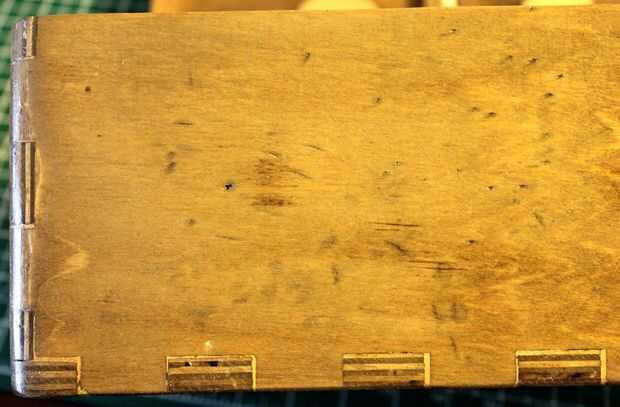

En primer lugar, hice el cuadro. Este fue el trabajo más sencillo: medir las juntas de caja y muy, muy cuidadosamente córtalos en una Hanon. Tengo mucha experiencia con tablesaws y estoy muy cómodo a su alrededor. NO recomiendo esto para la mayoría de las personas. Ir a The home depot y obtener que una extracción de dientes finos vio a utilizar en su lugar y salvar sus dedos!
Para la tapa, arrancó un 1 x 2 y miterer las esquinas a 45 grados. Se trata de darle cierta profundidad a la tapa para el mecanismo de bloqueo descansar dentro. En la siguiente versión, planeo que encierra esta sección para que se 'oculta', pero realmente quería mostrar la cerradura de la primera vez.
La caja es más grande que tenía muchas ganas, pero fue todo a la cerradura de la casa. Ahora que sé cómo construirlo, la próxima versión será un poco menor.

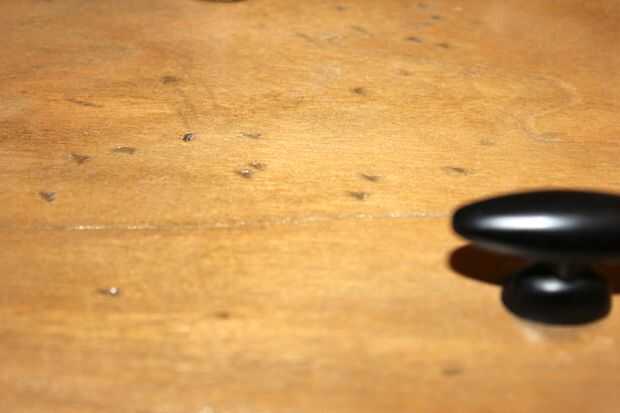

Una vez trabajé con un ebanista que construido cocinas nuevas, antiguas y aprendido hacer madera parezcan viejos. Hay un montón de grandes técnicas y tal vez voy a publicar algunos instructables sobre el tema. Para esta caja, tuve mis hijos 'Destacar' la madera primero. Esencialmente esto consistió en darles una caja de herramientas completo surtidas de herramientas de metales y pidiéndoles a golpear a la nueva caja. Utilizan destornilladores, martillos, llaves etc. y había un montón de diversión.
Después de lijar todo, apliqué una mancha 'antigüedades' costumbre que hacer. Esencialmente los taninos de la madera se oxidan con el tiempo, esto es parte de lo que le da un aspecto único madera vieja. Puede acelerar este proceso mediante la aplicación de diversos productos químicos que interactúan con los taninos.
La receta que utilicé para esta mancha era: 1 puñado de clavos de metal oxidados, varios utilizaron bolsitas de té y algunos carbones de la chimenea - meterlas todas en un gran tarro de masón que contiene vinagre. Después de unos días simplemente frotar el vinagre sucio en su madera con un paño. aplique varias veces. El olor a vinagre desaparece en pocas horas.
Cuanto más tiempo dejas el metal sentado en el vinagre, la más oscura la mancha conseguirá. Parece fantástico - especialmente alrededor de las áreas destacó.
Mecanismo de bloqueo
Pasé por un montón de ensayo y error con el mecanismo de cierre. Originalmente compré perillas de latón al estilo victoriano para los diales de la combinación, pero sólo no podían imaginar cómo hacerlos funcionar correctamente. También quería que el bloqueo es parte de ser metal, pero una vez más, no podía absolutamente descubrirlo en el tiempo. Después de haber construido una vez, tengo algunas ideas para mejorar en v2.0.

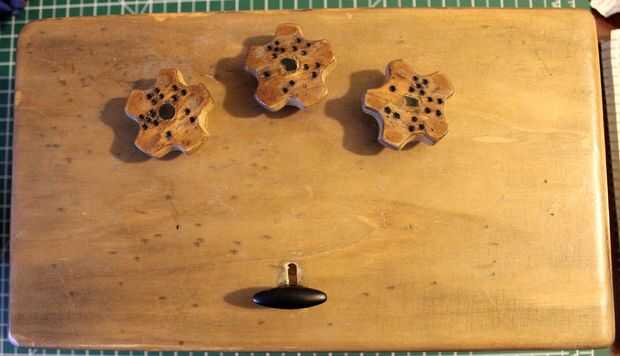

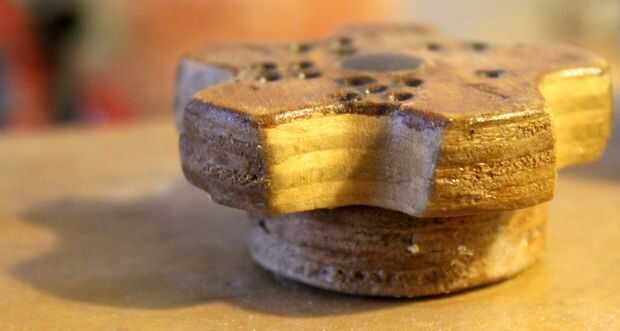

Los diales de la combinación en la parte superior son dos trozos de redondo corte capas, pegadas (originalmente eran ambos redondos, pero parecía aficionado, por lo que talló las chuletas en el círculo superior luego. Sólo usé un dril con cortador circular de tamaño diferentes para esto.
Una vez listo, perfore un agujero a través del centro y explosión a través de una clavija de madera. Pegue estas juntos. En el interior es otro círculo de corte capas que el pasador entra en. No pegar la espiga a este círculo, pero debe quedar muy apretado. Corte una ranura en el pliego para los tacos de fijación.

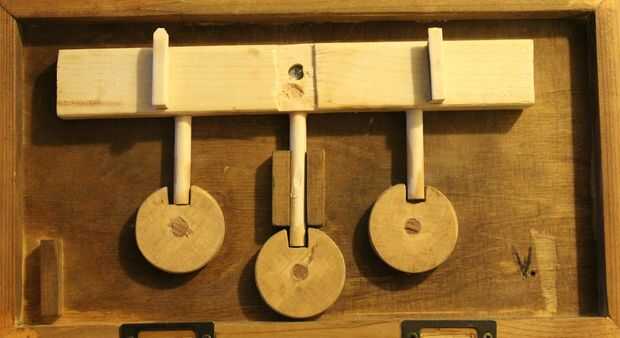

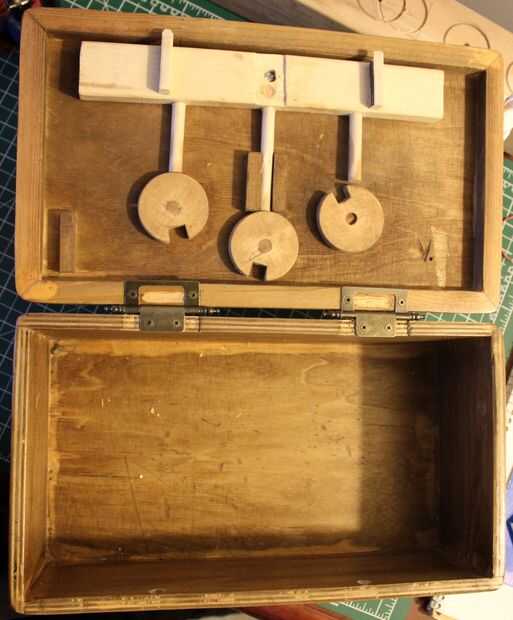

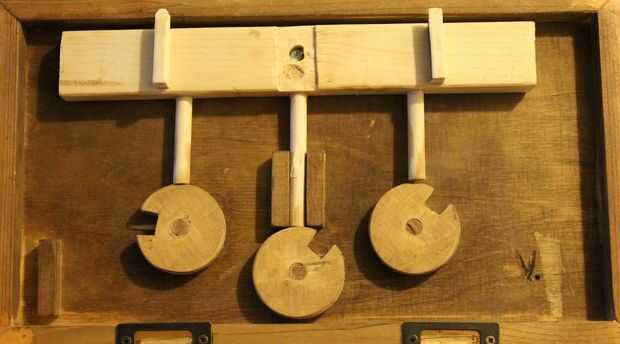

El resto del mecanismo es simplemente un pedazo de madera de 1 x 2 con 3 piezas de espiga pegado-en esa línea con los círculos de madera contrachapada. Hay un pequeño tornillo que fija esta pieza a la perilla de latón encima de la caja, que se desliza hacia adelante y hacia atrás el mecanismo de bloqueo cerca de 1.5".
Como se puede ver en las fotos, también hay dos pequeños trozos rectangulares de madera contrachapada sobre el 1 x 2. Se trata de la cerradura real. Estas son apuestas pequeñas, con extremos puntiagudos que se alinean con los agujeros pequeños que perforé en el interior de la caja.
Así que el concepto es, cuando la perilla se deslice hacia el exterior de la caja, las apuestas poco entablar con los agujeros perforados en la caja y la tapa no se abre. Cuando se deslice la perilla hacia el centro de la caja, la tapa se abre, pero no puede hacer esto a menos que los diales en la parte superior se fijan correctamente, permitiendo a los tacos de madera en el interior de la caja se deslice en las ranuras corta los círculos de la ply dentro!
¡ Espero que todo hace sentido... este es mi primer 'cuadro' instructable!

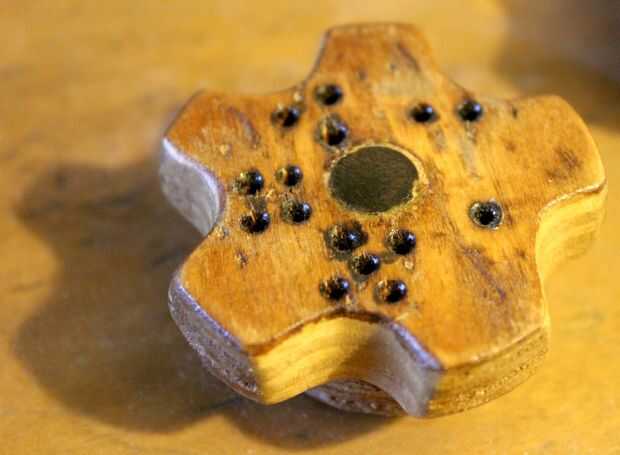

Utilicé una kit de leña para quemar los números de 'punto' en los diales.
También, la razón no pegue en los círculos de la ply dentro de la caja, es para que usted pueda cambiar la combinación más adelante. Dejo mi esposa elegir su propia combinación para esta caja, que era genial. Cambiarlo más adelante, simplemente pop fuera de los círculos de la ply, gire el dial en la parte superior para el nuevo número y vuelva a colocar el círculo de capas para que alinee con el pasador bloqueo del mecanismo.
La próxima vez planea usar pequeñas barras de metal en lugar de madera espiga; Esto me permitirá tener más números en la parte superior del dial.
