Paso 6: Soldadura en el Hardware

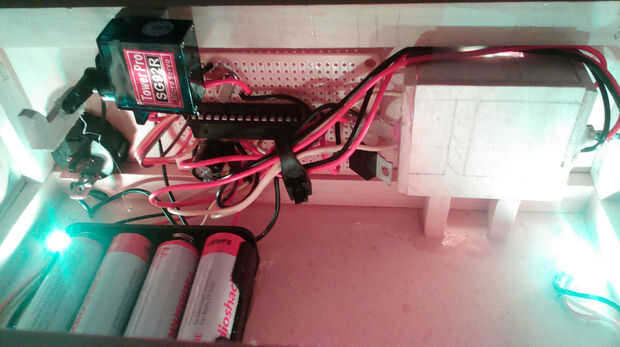

Para esta sección no tomar ninguna foto del proceso, porque en realidad, eso sería un desastre para seguir. En cambio he optado para sacar lo he conectado y dónde. También he incluido una foto de mi cableado desordenado, pero está diseñada como una referencia, no exactamente cómo usted debe seguirlo.
Nota: no incluyen los + 5v y conexiones GND para el láser, Servo o Neopixels mantener limpio el diagrama.
Otra cosa importante a notar es que Adafruit recomienda añadir un condensador de 1000uF en paralelo con la fuente de alimentación para el Neopixels, esta ayuda evitar el problema de dañar un Neopixel de una oleada de energía en el arranque.
Personalmente, coloco la cabecera 28 pin en primer lugar, por lo que yo puedo visualizar mejor colocación para el resto de mi hardware. Luego, coloque mi regulador de la fuente y el voltaje de potencia.
La fotorresistencia tiene una posición difícil si, como yo optaron por medio de cables y había conectado directamente a la placa. Esto colocar el ojo de la cerradura y el circuito, así que ten cuidado de cuando se sueldan los dos juntos.
Para el interruptor, tienes que poner el interruptor fuera y pase los cables a través del orificio de soldadura sobre el interruptor. Después de ello, puede conectar el interruptor en la caja.

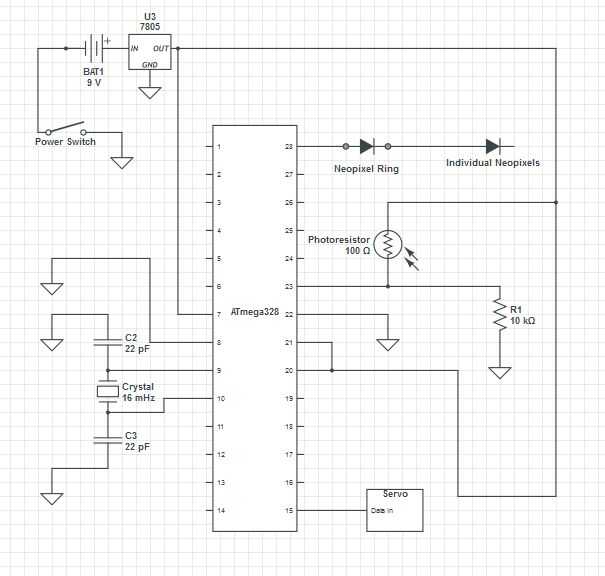

He utilizado el período de prueba gratuito de CircuitLab para dibujar el esquema incluido.
