Paso 4: Montar la caja superior

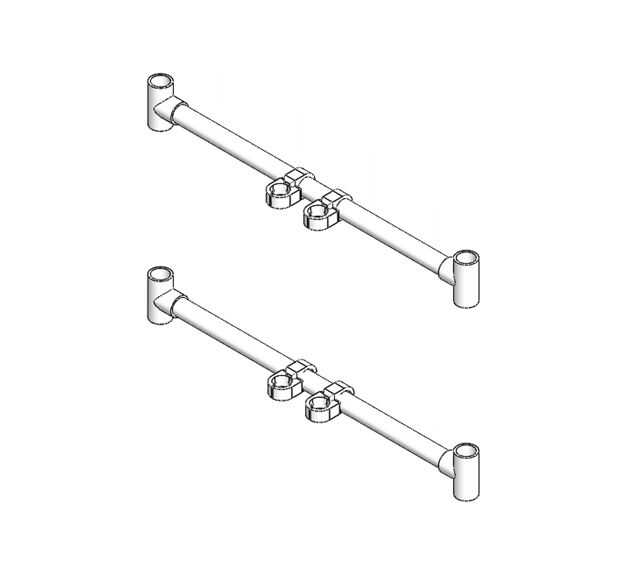

- Diapositiva 2 de ABS 90 grados acoplador en un tubo de PVC de 538mm; Mantenga desató.
- Agregar un conector en T en cada extremo de este tubo de PVC.
- Repita los pasos anteriores así que hay 2 miembros horizontal frontal.

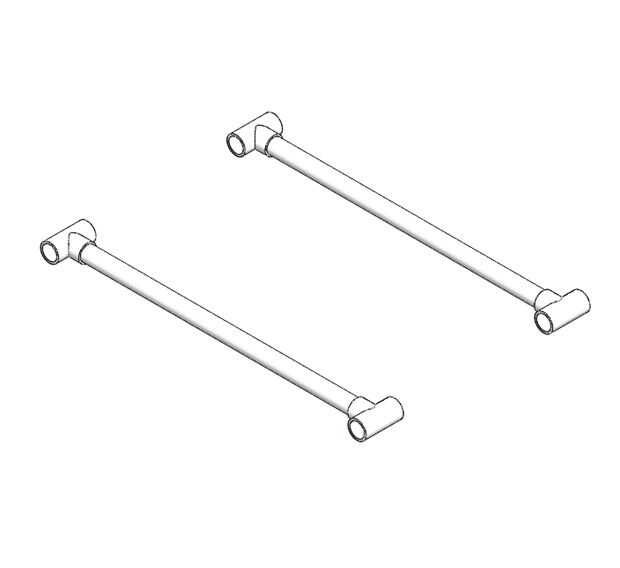

- Agregar un conector en T en cada extremo del otro tubo de PVC de 538mm.
- Repita este paso para que queden 2 miembros horizontal superior.

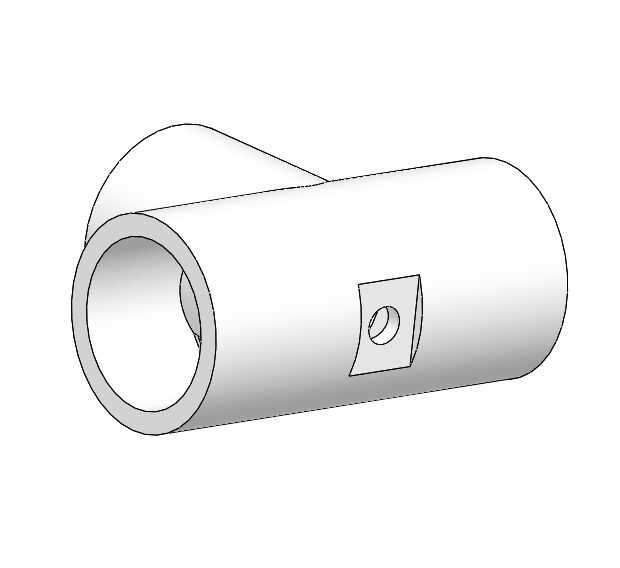

- Uno de estos miembros tendrá un agujero de 8mm perforado en 1 de los conectores en T para alojar el conector de tabique hermético DC hombre de 2,1 mm. El área que del agujero será presentado plana (aprox. 12mm de ancho) la tuerca en el conector tiene una superficie plana para apretar.

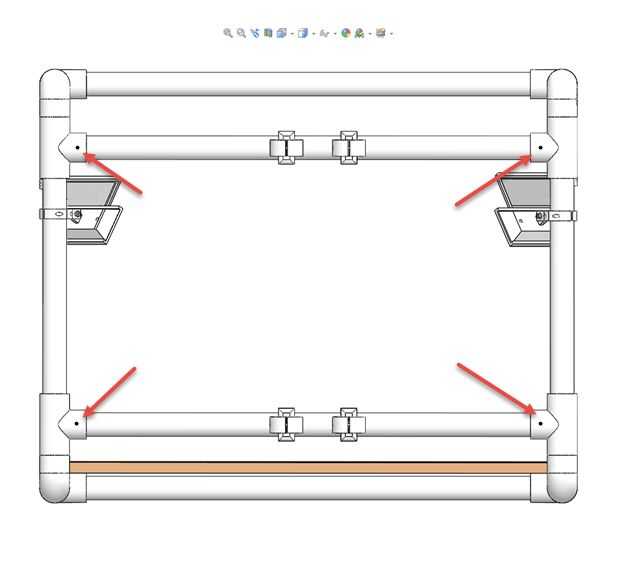

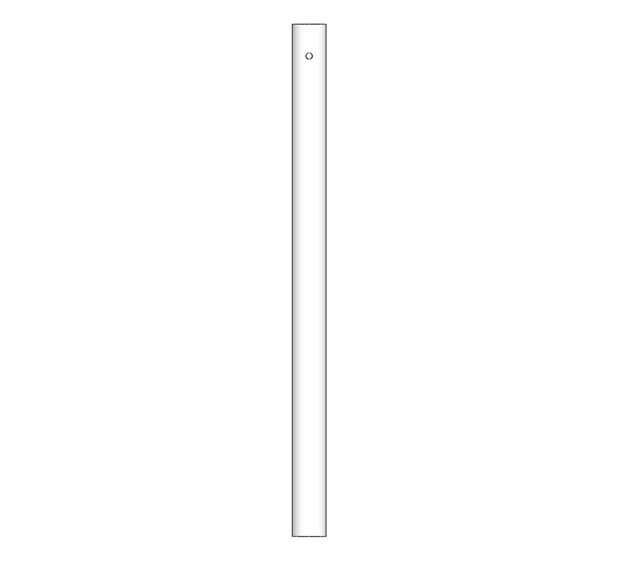

- Los miembros verticales son 2 tubos de PVC de 281mm (frontal) y 2 tubos de PVC de 402mm (parte posterior). Taladro 1 apagado orificio de 6mm en cada tubo de PVC (4) 30 mm de un extremo - el agujero será finalmente en la parte superior de la caja en la diagonal externa del tubo.

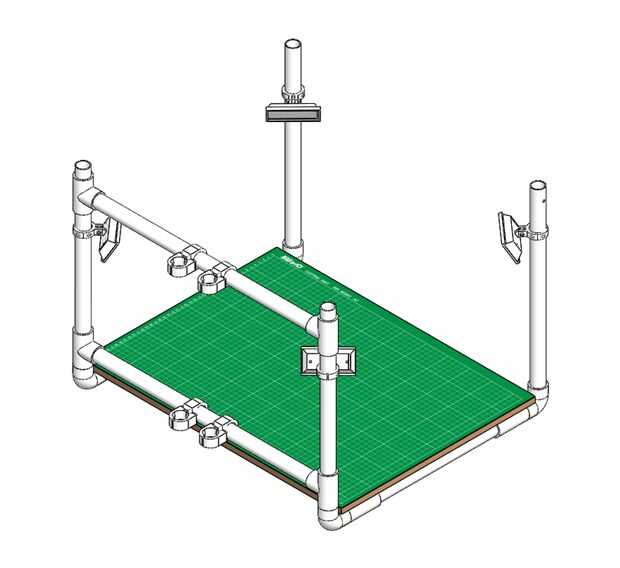

- Añadir 2 tubos de PVC de 39mm carpintero a los codos delanteros en la base.

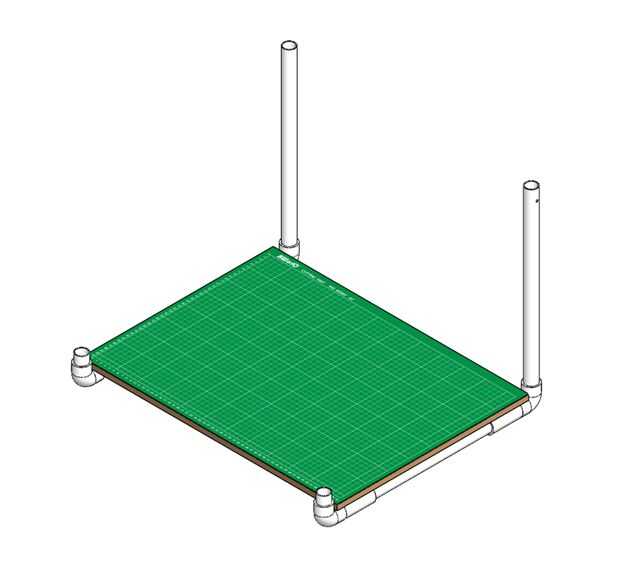

- Añadir 2 tuberías de PVC canalización vertical de 402mm a los codos posteriores en la base con los agujeros para los extremos superior externos.
- Montar un miembro horizontal frente a la (desde el #1 y #2) sobre las utilidades de 39mm.

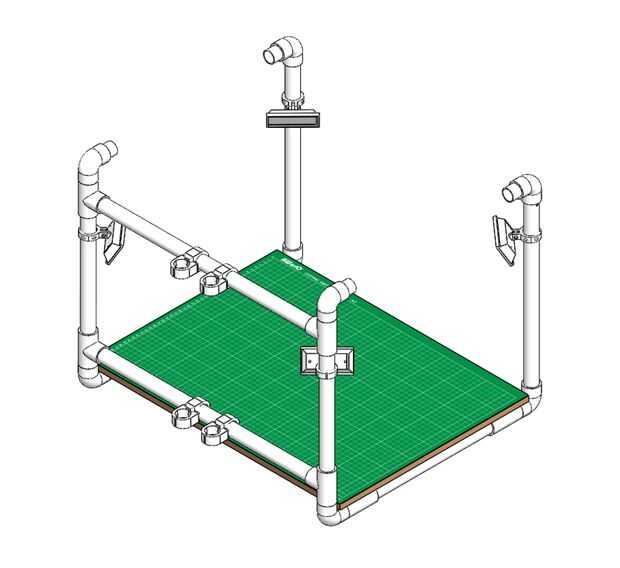

- Añadir 2 tuberías de PVC canalización vertical de 281mm a los codos delanteros en la base con los agujeros para los extremos superior externos.
- Añadir 1 de carcasa de ABS LED con collar a cada tubo elevador PVC.

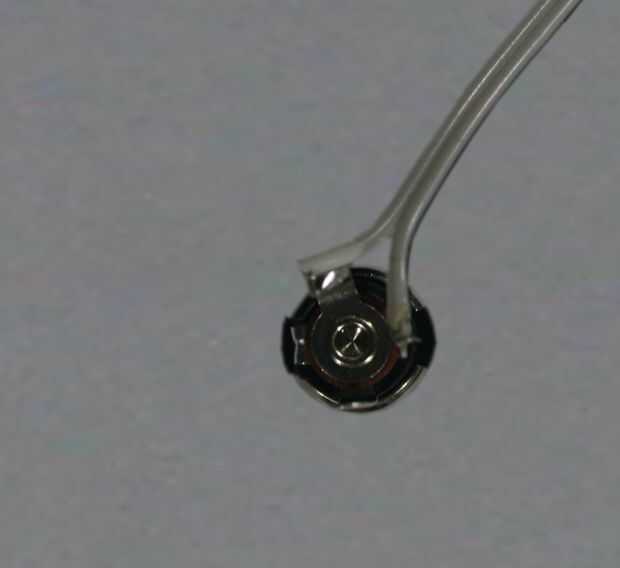

El conector de tabique hermético DC macho a un pedazo de alambre de Bell de 500 m m de 2,1 mm de soldadura. La Convención aquí es raya negro al negativo (generalmente exterior contacto en su alimentación - pero el cheque).
- El cableado es roscado en desde la parte superior de los canales y a través del agujero de 6mm perforado anteriormente. dejar unos 150mm del cable colgante aunque el agujero desde el interior.
#1 1 campana de 1500 m m de cable + 1 500 mm campana de alambre (de #13).
#2 1 de 1500 mm Bell wire
#3 1 de 1500 mm Bell wire

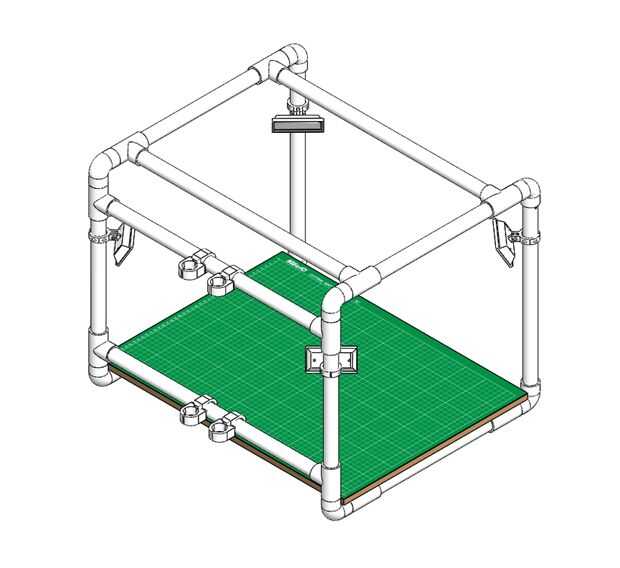

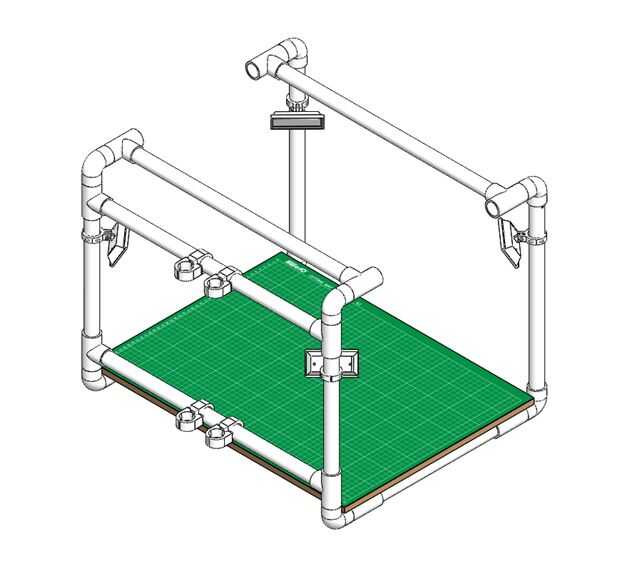

Ahora pase el cable original de esquina (2) directamente a través de la mano derecha Conector T del miembro superior horizontal. Únete al miembro horizontal superior a los carpinteros de 39mm en (1) y (2) esquinas. Ahora debe tener un alambre que se extiende desde el agujero de 6mm (1) esquina, a través de las Unión piezas de PVC, con agujero de 6mm (2) esquina, y el cable (2) esquina colgando del conector en T más cercano del miembro superior horizontal.
