Caja de luz de LED de la esquina arriba a2 (6 / 7 paso)

Paso 6: Terminando el cableado

En esta etapa debe ser:

1. un tabique hermético hombre DC conector de alimentación de 2,1 mm soldada a un trozo de alambre de la campana de 500mm conexión desde el conector en "T" superior (1) y el agujero de 6mm (1).
2. un cable de campana de orificio (1) 6mm agujero (2) 6mm
3. un alambre de Bell (2) orificio de 6mm con agujero de 6mm (3)
4. un cable del timbre de (3) orificios de 6mm con agujero de 6mm (4)

Mejor no para recortar los cables a la medida como se moverán los cuellos arriba y abajo de las canalizaciones verticales. Sólo alimentar cualquier exceso de cable en los tubos a través de los orificios de 6mm.

Acciones:

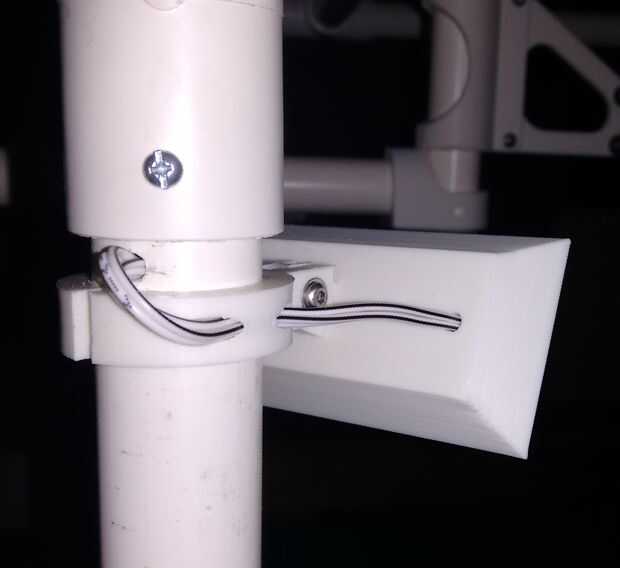

1. Pase los dos cables empujando hacia fuera el agujero (1) 6mm a través del orificio en el collar de LED Surround y a través del agujero en el envolvente que no tiene el cable de conexión campana ya.

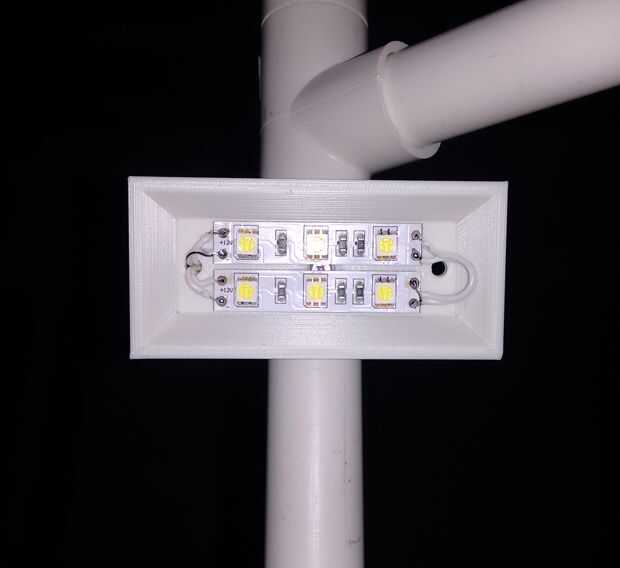

2. Donde hay un solo cable (1) y (4) los cables a soldar 2 tiras de LED. En (2) y (3) ambos tira de LED se soldar.
3. Suelde el cable rayado negro al borne negativo.
4. Soldadura el cable unstriped terminal había emparejado a la negativa a soldado.

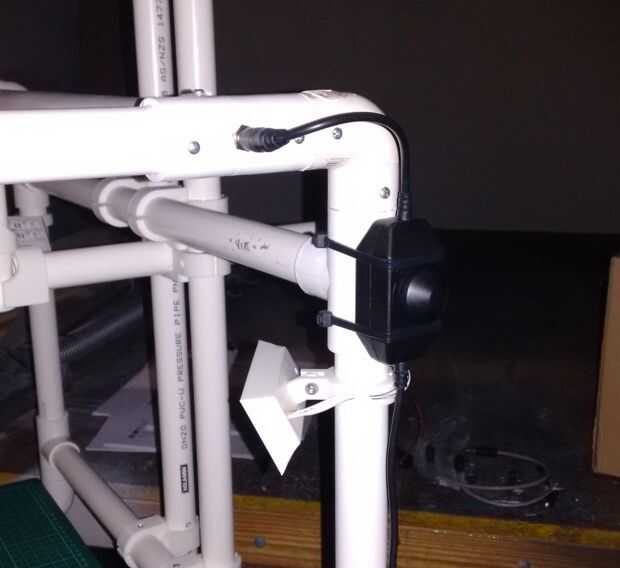

5. Si utiliza un dimmer, conectarlo al marco de la tubería con bridas y cinta de doble cara. Conecte el regulador en el conector de energía DC macho de mamparo. Conecte la fuente de alimentación de 12V en el otro extremo del atenuador.
6. Si no con un dimmer, conecte la fuente de alimentación de 12V en el conector de alimentación DC hombre de tabique hermético.

Resolución de problemas:

1. Garantizar la fuente de alimentación 12V DC 2A.
2. Asegurar es positivo (generalmente centro de pines pero cheque) se suelda al cable del timbre no rayas en mamparo macho conector de alimentación de CC.
3. Comprobar soldaduras todas; raya negra al negativo es Convención usado aquí.
