Caja de luz LED de música (5 / 7 paso)

Paso 5: Preparar el circuito

Para todos los que son nuevo en esto electrónica de la materia y no tiene idea de lo que están haciendo, aquí es algunos explicando el circuito.

1. ¿Cuántos LED de utilizar?
La media LED necesita 3v para trabajar. Si vas a poner el LED de en serie (como hice yo) necesita calcular cuántos LED se puede utilizar con el adaptador. La fórmula se puede utilizar es adaptador voltaje de salida / voltaje de LED = Total LED

Así que si usas un adaptador de 12v con el 3v LED su: 12 / 3 = 4 LED de

También puede poner URL de LED en el circuito. Pero yo no estoy en esto, sólo para que permanezca este instructable simple y fácil de entender para todos. Vamos a centrarnos en el LED en serie.
Si usted quiere experimentar con más LED, siempre puede calcular su LED y resistencias aquí.

2. el voltaje real de un adaptador.

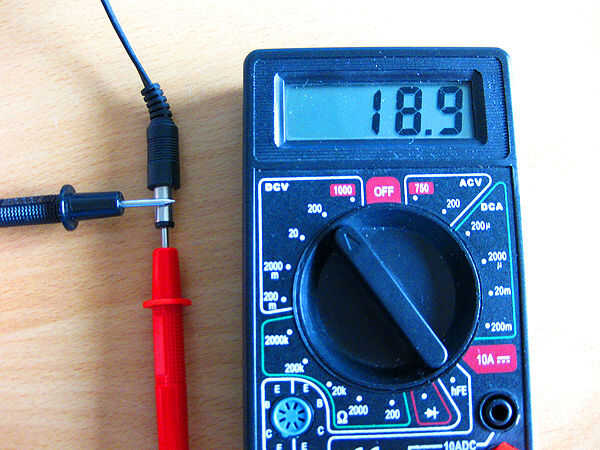

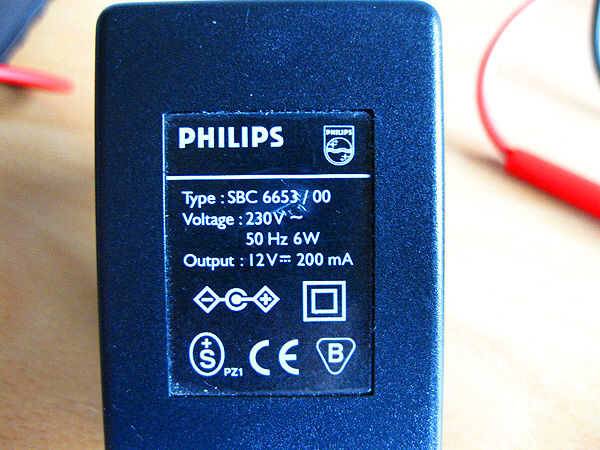

Antes de que yo fui la construcción de este circuito, pensé que sería útil medir el voltaje real en el adaptador. La etiqueta en el adaptador (foto 1) dice que la salida de 12v. Pero una vez que conectado en mi multimetro, muestra que la salida real es alrededor de los 18v (foto 2).

Eso significa que puedo calcular el LED nuevo: 18 / 3 = 6 LED de.

Ya que voy a hacer el LED en serie puedo usar 6 LED en mi circuito.

3. el 3.5 conector audio jack
¿Cual cable es lo que? Que es lo que estaba preguntando y tratando de averiguar.

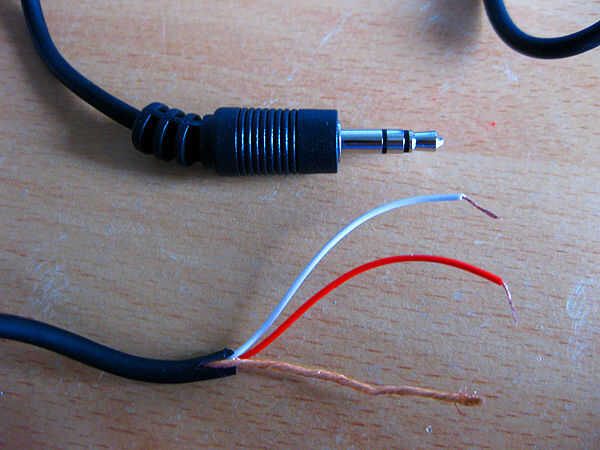

Como veis en la foto 3, el enchufe sí mismo tiene 3 partes de metal y 3 alambres de la capa protectora negra.
En la foto explicó que el alambre es lo que.

Ahora con esta información usted se puede ir en el con el siguiente paso, construir el circuito.
