Paso 2: Preparación de piezas
Hay un par de piezas que necesitan algunas modificaciones.

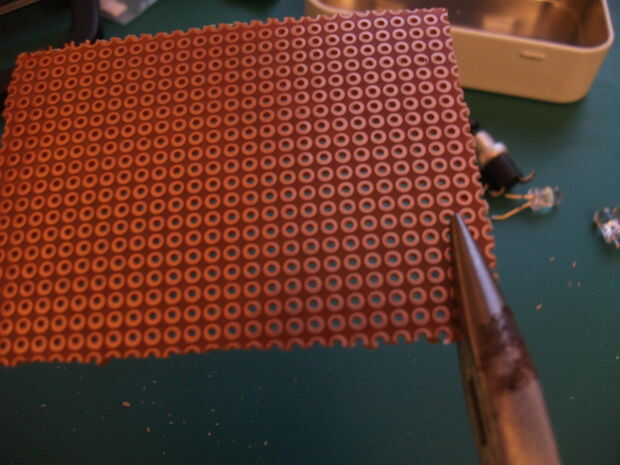

Primero vamos a recortar el tablero perf para el tamaño de la lata. (Foto 1) Puede utilizar el cable - snip a lo largo de una línea de orificios, generalmente una sección voluntad volar con cada recorte - o agarre a lo largo de una línea con sus pinzas y doble y gire una sección. Este segundo método es más rápido y más fácil. Asegúrese de que la placa es suficientemente grande para asiento cómodamente su LED y resistencia, que deja suficiente espacio para su conmutador en un extremo.

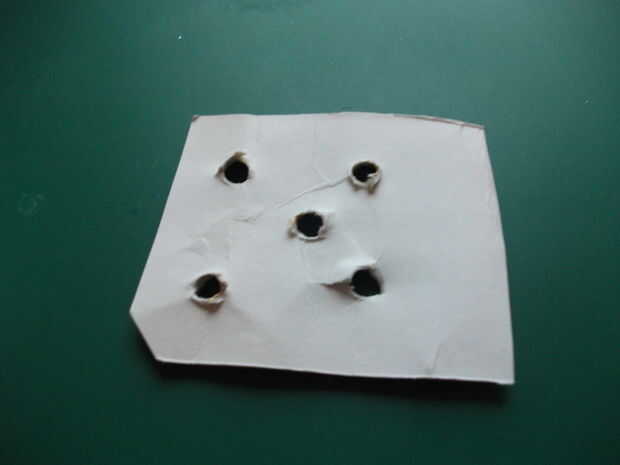

Si usas la tarjeta, luego cortar al tamaño correcto y poke agujeros para los LEDs, hacer los agujeros un poco más pequeño que el diámetro del LED, para que mantenga firmemente en su lugar. (Foto 2)

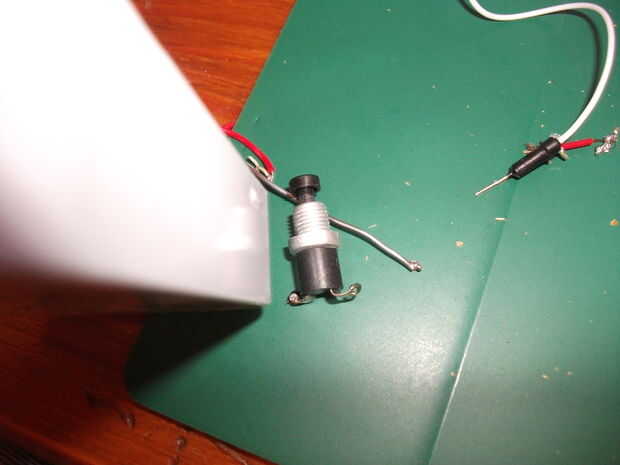

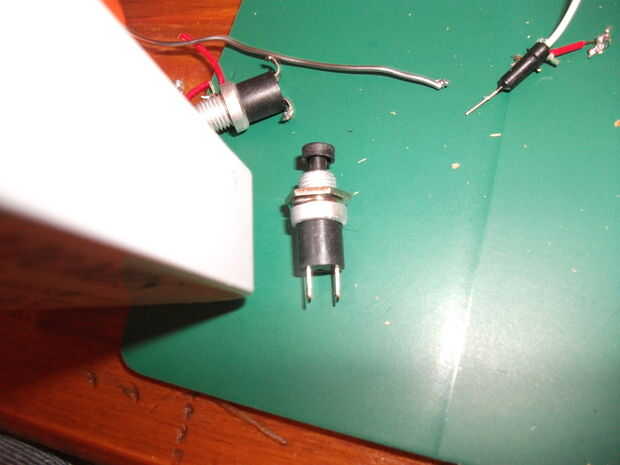

A continuación, debe prepararse el interruptor. El tipo que utiliza es casi perfecto, excepto que los conectores hacen demasiado altos para el estaño, por lo que tendrá que doblar al lado - alicate para esto. (Fotos 3, 4)
Nota: Mi cámara estaba defectuoso, tal que si no ejerce presión, a veces el LED no encenderá. Pensé que esto era debido al cableado culpable en la primera iteración, pero esta versión tenía el mismo problema, por lo que ahora sé que era el interruptor. Creo que puedo haber dañado una conexión interna cuando doblado los terminales. Proceda con cuidado.
