Paso 3: Trazar el circuito (versión de la placa perf)

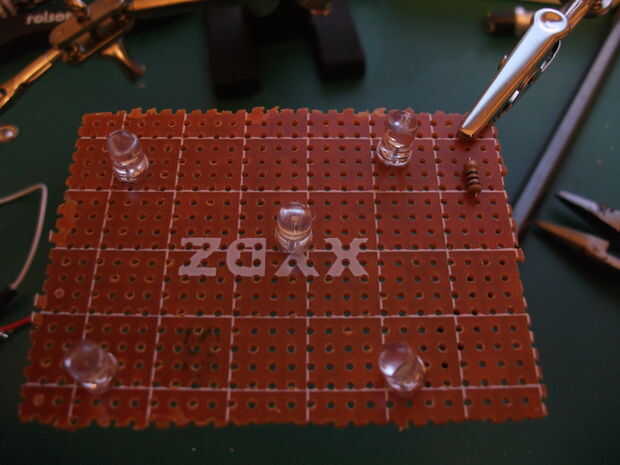

Colocar el LED en la placa de perf, (las piernas necesitan sobresalir de la parte con el cobre). Pongo minas en un patrón cruzado, como en la parte 5 de un dado. Colóquese su resistencia también. (Foto 2)

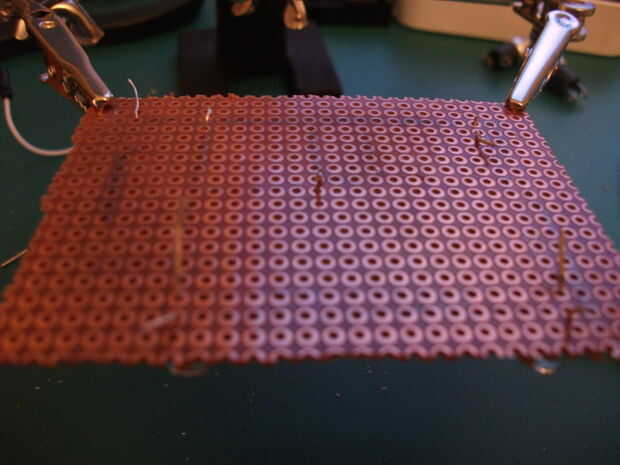

Ahora doble los cables en el otro lado de modo que puede girar el tablero sin cosas caerse.

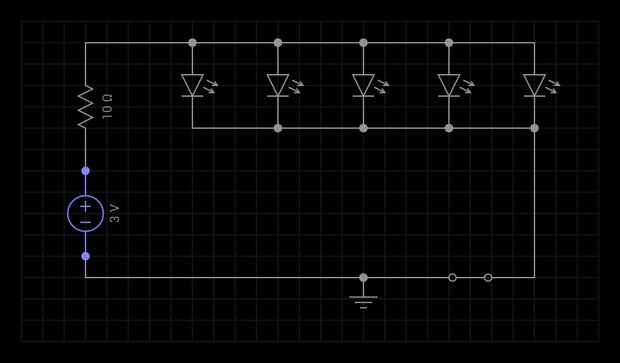

En el lado del cobre, dibujar el diagrama del circuito en con lápiz. (Foto 3) El diagrama anterior se produjo en EveryCircuit para Android (versión completa). (Foto 1)

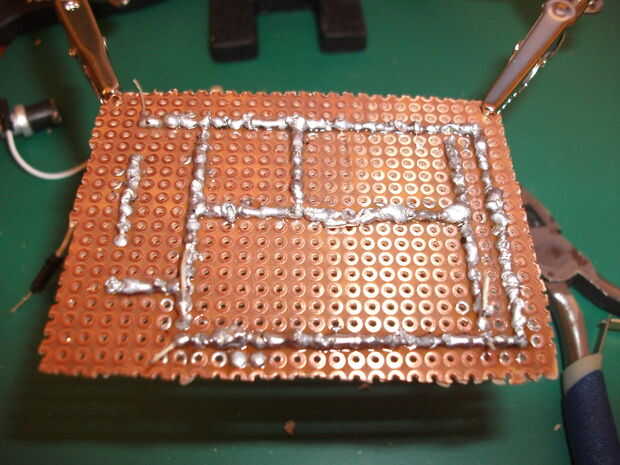

Son los LED en paralelo, así que conectan los cátodos (patas cortas) juntos y todos los ánodos (piernas largas), pero no conecte corta a larga. La manera en logra esto fue poniendo los dos primeros y medio LED cátodo hacia fuera y la parte inferior dos con el cátodo hacia mí y dibujar las conexiones en el exterior y el interior (esto es más fácil de ver en la imagen totalmente soldada, Foto 4).
Conectar el cátodo de un LED a un lado, no importa que, de la resistencia y dibujar una conexión desde el otro lado de la resistencia de una corta distancia a donde se conectan a la batería y el interruptor. Dibujar una conexión similar viene de los ánodos a un punto cercano.
Ahora la soldadura a lo largo de sus conexiones dibujadas. Si prefiere que usted puede simplemente conectar cosas con alambres.
Nota: Los espacios entre agujeros resistirá la soldadura, y será necesario un poco de bromas y persuasión para poner canciones como las que se muestran. Esto ha llevado a una conexión chunga a dos de los LED en la board, pero soy un novato en soldaduras.
