Paso 3: El circuito

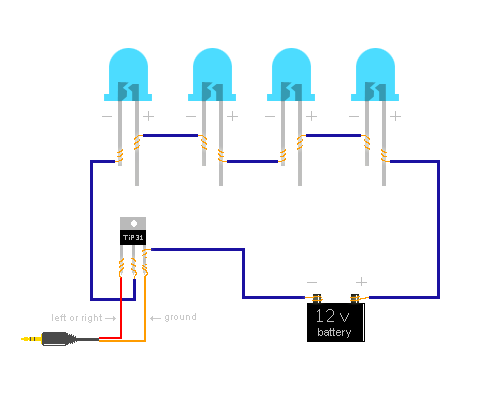

Para el registro, he tomado prestada la foto de arriba de otro muy útil instructable
Se necesita preparar su transistor y su soldador
No se olvide de poner el cable de audio a través del agujero en la caja antes de soldar y tira la tapa cable el cable AUX. Verá dos alambres, un cable a tierra y la que transmite audio.

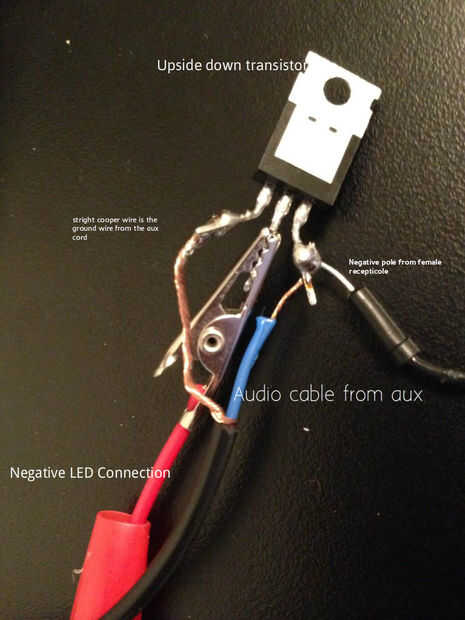

Esta parte es súper importante, asegúrese de que al soldar le da la vuelta el transistor boca abajo para que muestre un plato pequeño de aspecto metálico. Entonces simplemente doblar las tres barras de metal que sale del transistor, de otro modo no soldarlos juntos.
1. soldar el cable a tierra del cable AUX a la varilla derecha (cuando el transistor está al revés)
2. Suelde el cable restante dentro del cable AUX a la varilla de metal extremo izquierdo (cuando el transistor está al revés)

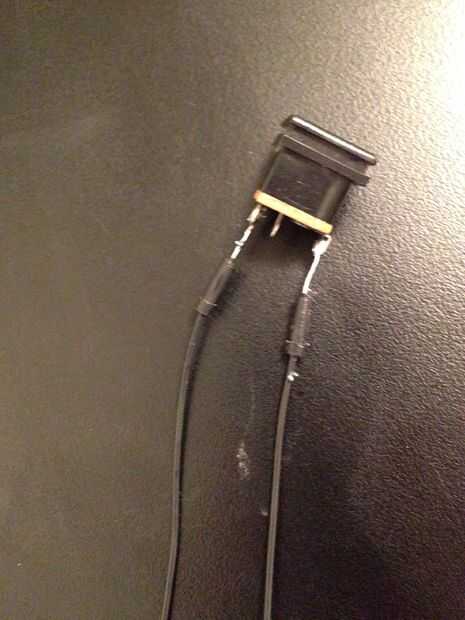

3. teniendo su mujer 12 voltios recepticole, soldadura de dos alambres a él. Uno en el extremo negativo y otro para el extremo positivo.
4. tomar el cable negativo conduce a la recepticole, la soldadura a la varilla derecha.
Para esta siguiente parte usé pinzas en lugar de un alambre de soldadura.
5. Tome una pinza y pinza para el resto de alambre que sale de la recepticole femenina (que previamente usted soldado). Luego enganche el otro extremo de la pinza hasta el punto de conexión positiva en usted cinta de LED.
6. Tome la otra pinza y el clip a la patilla central del transistor, luego clip el otro extremo a la conexión negativa del punto en su cinta de LED
7. Conecte el cable de aux en su teléfono/ordenador/tablet, gírela hasta 100% (no funcionará si no se gira hasta el 100%)
8. colocar la cinta de LED en la parte inferior de la caja (si se utiliza pegamento caliente, asegúrese de "rayar" el lugar donde desea que el pegamento se fije para el acrílico)
9. organizar los circuitos en la caja de modo que no interfiera con las luces (cinta adhesiva al lado?)
10. Ponga el recepticole femenino contra el agujero así que usted será capaz de conectar el cable de alimentación a él desde el otro lado
Usted puede pegar su lado restante en la parte superior después de que tienes todo arreglado, pero yo no lo recomiendo ' porque si algo sale mal, sería un dolor para arreglarlo.
EL SIGUIENTE VÍDEO AYUDA MUCHO!!!
¡ Disfrute!
Espero que esto te sirva.
