¿Caja de luz para exponer PCB (2 / 7 paso)

Paso 2: Hout afmetingen / dimensiones de madera

La razón que he elegido MDF es porque tiene una superficie lisa agradable y fácil acabado. (y su barata.)

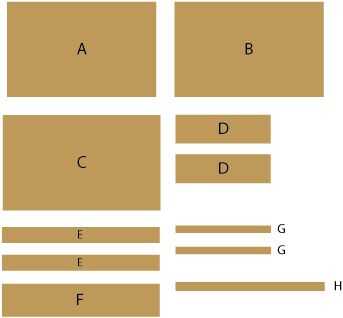

Piezas de MDF:

mm
LxBxD

A - 530 x 340 x 15
B - 530 x 340 x 15
C - 560 x 340 x 15
D - 340 x 105 x 15
E - 560 x 60 x 15
F - 560 x 120 x 15
G - 300 x 30 x 15
H - 530 x 35 x 4

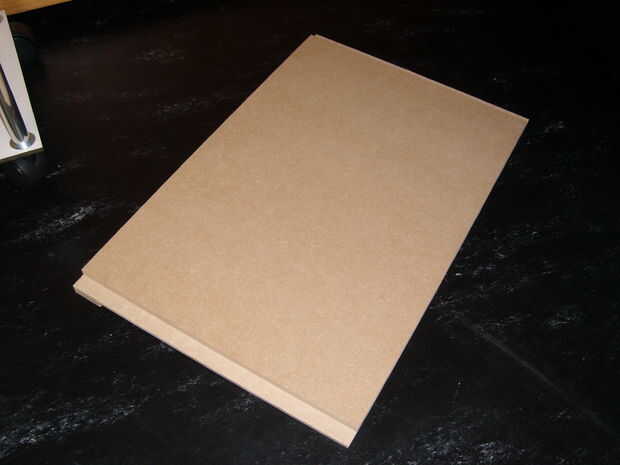

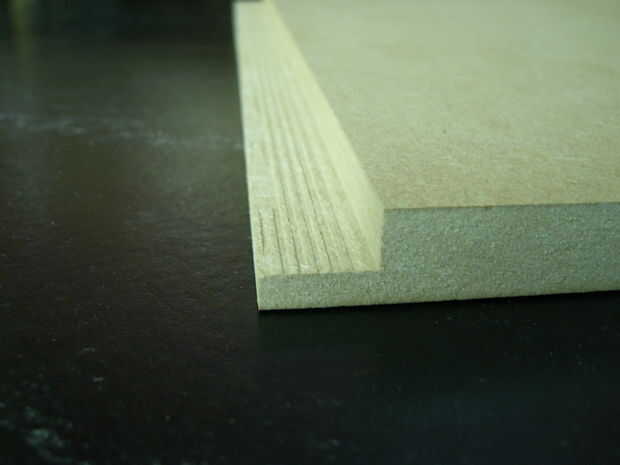

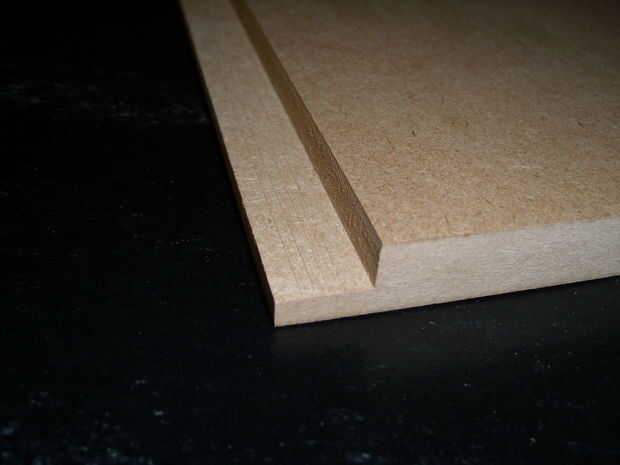

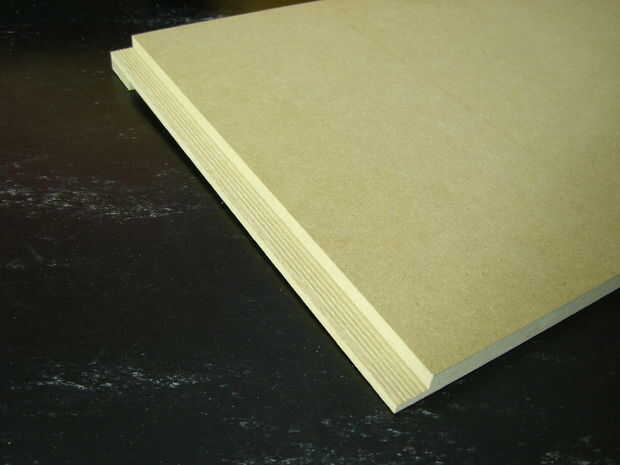

Parte 'B' tiene en ambos lados un surco de 15mm de profundidad y de 6mm de alto. (ver foto)
la ranura depende también de las guías que se van a utilizar.
