Cajas de luz son uno de los ridículamente precio artículos que a la vez son tan fáciles de hacer, y esa es una razón instructables está lleno de este tipo de proyectos.
También hay muchas maneras de hacerlos, así que hay muchos acercamientos a la meta final. Aquí vamos a intentar exaplain nuestro. Nuestros principales objetivos, hacía tan barato como sea posible y en el mismo material de tiempo de reutilización tanto de edad como pudimos.
Materiales y opciones

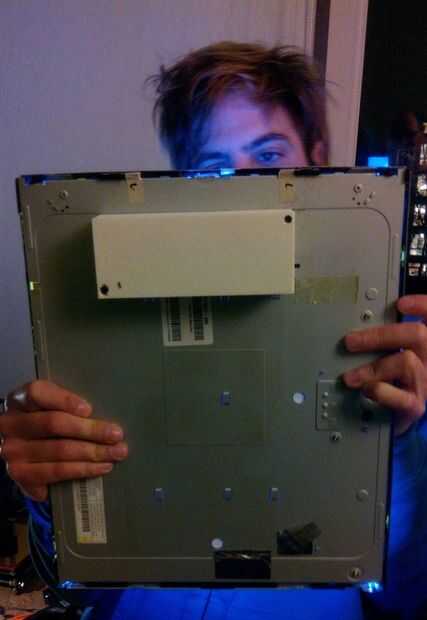

Antes de que empecé a escribir este instructables he buscado para ver lo que han hecho otras personas, y por supuesto no somos los primeros en pensar en utilizar una vieja pantalla de tft para nuestro proyecto. Una pantalla TFT es en esencia una caja de luz con un tablero de tft en el frente. Así que quitar la Junta (y unos hojas de polarización) los dejo con la caja de luz.
Aquí es un intento similar. Las ventajas de las pantallas TFT son numerosas:
una) ya tiene una hoja de acrílico y que refleja la superficie. Y no sólo que la hoja de acrílico es punteada en tal forma, que distribuir más uniformemente la luz a través del tablero.
b) ya tiene un marco y la electrónica necesaria para la energía.
c) la gente tirar ellos todo el tiempo
Los problemas de las pantallas TFT son menos
una) necesita algunos hacking para dejar la pantalla constantemente
b) se necesita una energía enchufe (no portable)
c) muchos tiran pantallas tft sufren quemadas Luces CCFL (o tableros).
Eso es por qué a pesar de que decidimos utilizar la pantalla y el marco de la pantalla, optamos por usar LEDs en lugar de la electrónica original. CCFL también no son tan portátiles (es decir batería) amable.
También hay LED lightbox instructables alrededor. Como éste o éste. Optamos para smd LEDs para hacer nuestro diseño más compacto y al mismo tiempo operatable de uno (reciclado por supuesto de laptops viejas) batería de ion de litio 18650 (3.7V).
SMD LED son un dolor en el culo a la soldadura, por lo que sugerimos utilizar la variedad 3528 (como aquí). Son muy baratos y al mismo tiempo lo suficientemente grande para la soldadura sin maldecir. Utilizamos forma pequeños solo porque teníamos alrededor de alguna pantalla de TFT LED roto viejo, pero le sugerimos que vaya manera :) el 3528
Hemos decidido contra las tiras de LED SMD, como la mayoría de ellos tiene que funcionar a 12V y 12V que utilizan resistencias que "queman" de energía, haciéndolos no tan eficiente. Si realmente no quieres soldar SMD LED, puede utilizar una tira de 12V SMD y un paso de la XL6009 convertidor (como aquí), para convertir el 3.7V de la batería de iones de litio a 12V. Este es un diseño menos eficiente que la utilizamos, pero al le la parte de soldadura de smd led.
Uno podría preguntarse por qué no usamos baterías de ion-litio de 3 en serie (por lo que llegaría a cerca de 12V). El principal problema es el circuito de carga. También optamos por un USB muy barato alimentado li-ion carga protección del circuito y tablero cuesta medio euro (como el uno aquí) que carga una batería de serie.
En cuanto a control de los LEDs, elegimos un AMC7135 constante control actual que a nuestro LED 350mA estables. También son muy baratos.
Así que todo que nuestros costos totales no fueron mucho más que 5euros y al mismo tiempo teníamos materiales para cajas de luz más si es necesario :)
Por supuesto su costo puede variar, dependiendo de cuánto buscan entre la basura de equipo viejo, pero incluso comprar los LED o LED de costumbre cuesta más que 10-15euros en total.
Así que aquí están los pasos como lo hicimos.
