Paso 3: Soldar el control, la batería y el cargador.
El chip AMC7135 es bastante recta hacia adelante. Como se puede ver en la hoja de datos, tiene 3 pines. Mientras la miramos desde la parte delantera (el lado donde están las letras), el pin medio está conectado a la tierra, el eje derecho está conectado al positivo de la batería y el plus de los LEDs y el izquierda pin (pin) se conecta a negativo de los LEDs.

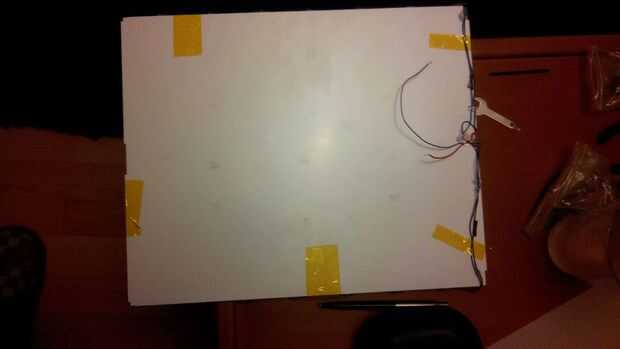

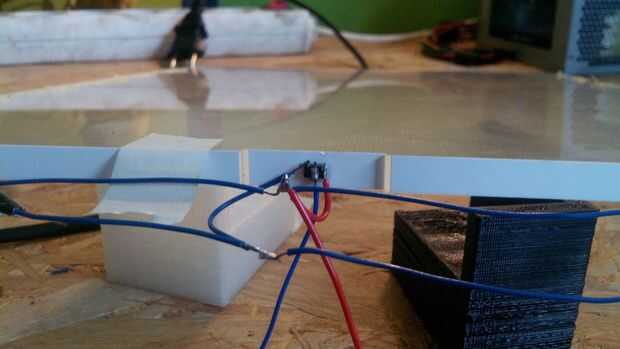

pegado la ΑΜC7135 invertida en el acrílico con el pegamento hace su vida más fácil. Tenga cuidado de que cuando pega hacia abajo los pernos son también reflejó :)
así que con el AMC7135 soldado usted puede con seguridad ahora utilizar sus LEDs de 3, 2V hasta 6V. El AMC7135 se asegurará de que proporciona una corriente estable de 350 mA en el LED.

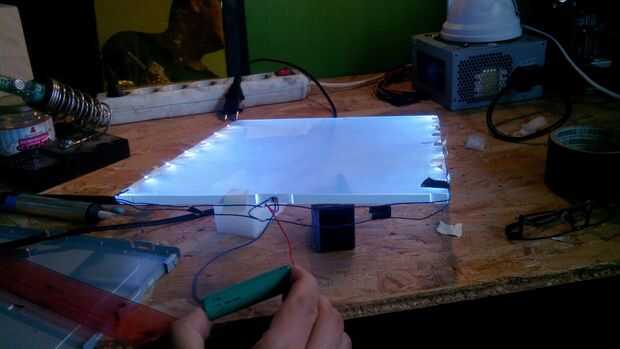

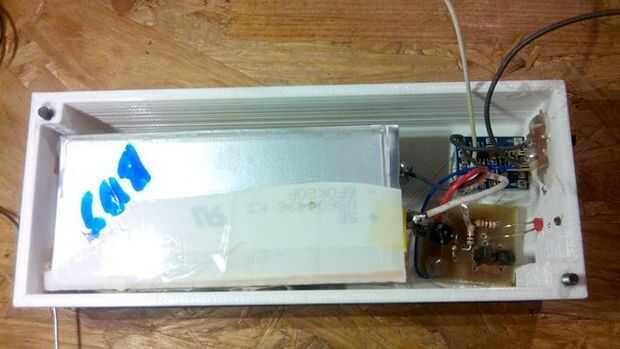

El panel Atamborado está prácticamente listo. Ahora tenemos que conectar las baterías, el cargador para las baterías y un interruptor on/off. Las fotos que ofrecemos utilizan una broca de una topología diferente, usamos un circuito con indicación de batería baja, pero si utiliza el cargador con el circuito de protección, el circuito de bat baja no es necesario.

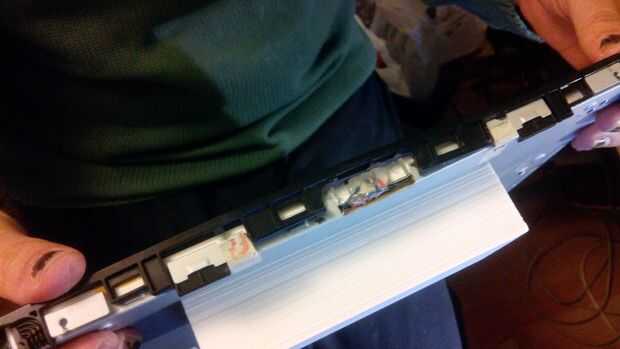

Nos encontramos con baterías de ion-litio de plano de una manzana vieja que alguien tiró, pero cualquier batería 18650 de Li-Ion puede hacer. También puede soldar más las 18650 baterías en paralelo si quieres más capacidad. 18650 pilas son perfectas para este proyecto como incluso 3 x 18650 en paralelo que sólo tienen un 600mAh cada, te dará más de 5 horas de uso continuo antes de que se necesita volver a carga.

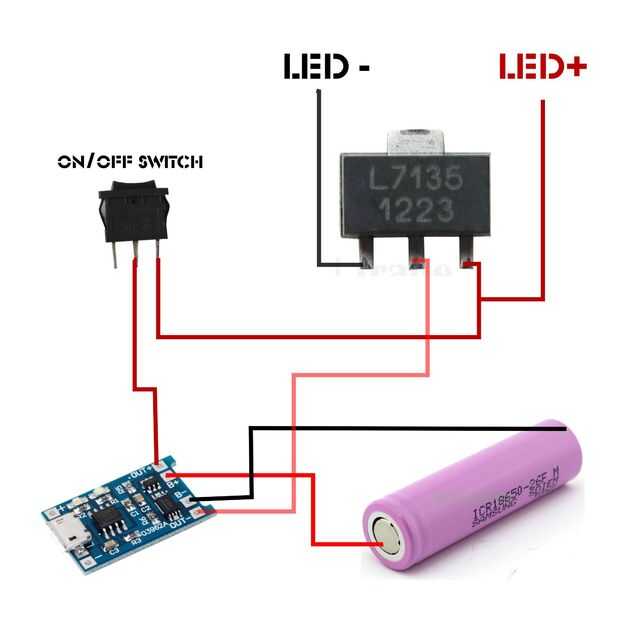

Soldar todas las baterías en paralelo y luego soldar sus dos conductores en el B + y B-de la Junta de carga. Esta manera usted puede USB cargar sus baterías cuando sea necesario. Luego soldar dos cables en la salida + y fuera de la placa de carga. Conecte la salida-en el pin GND de la AMC7135 y fuera + en el pin medio de un interruptor de 3way. Luego conecte la entrada + el pin del AMC7135 en una de las otras dos patillas del interruptor. De esta manera usted también control de encendido en los LEDs.
