Paso 6: Hacer el corte salidas
Hice un poco de experimentación en pedazos de desecho para determinar qué agujeros que podía perforar sin partir las tablas. Para los LEDs, simplemente perforé un agujero con una broca de 5mm sharp. Para el botón, perforé un orificio piloto de 5mm antes de ampliación para acomodar el cuerpo del botón. Perforar el lado liso de la madera debe dejar un agujero de aspecto limpiador en el exterior de perforación a través de la espalda. Utilizar pegamento caliente para fijar estos componentes. También he añadido algunas arandelas sobre los agujeros para los LEDs de manera que la moldura metálica del botón de las luces.

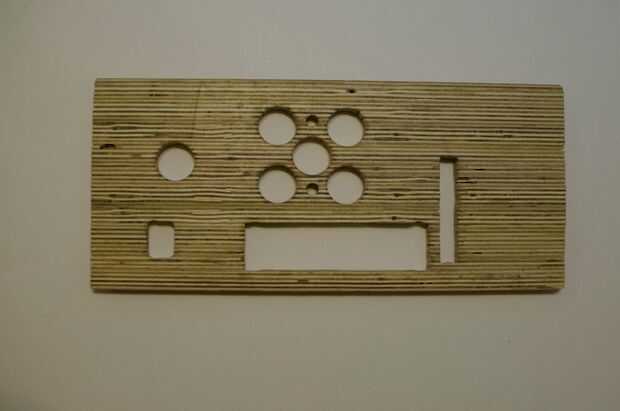

Para la parte trasera, hice un corte hacia fuera el cable del adaptador de red, un agujero para la ventilación de la fuente de alimentación, un recorte de la pletina de E/S, un corte para los puertos de la GPU y la serie de agujeros para el ventilador. Para encontrar su alineación exacta, coloqué el equipo en el panel de madera contrachapada de inferior y mide la altura de la pletina de E/S de la parte inferior. Una vez que este recorte hecho, medí el otro corte salidas en relación con esto.
La cut outs cuando hecho con pedacitos de forstner y cinceles; Perforé una serie de agujeros antes de cincelar el interior. Tenga cuidado que aquí con los cinceles, la Junta se fractura fácilmente a lo largo de las chapas más débiles (y no las juntas de pegamento).

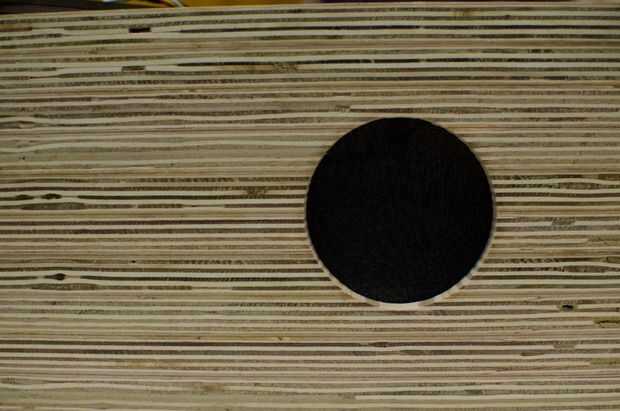

Finalmente, usé una sierra para crear un orificio en la parte delantera. Luego estiró la tela negra sobre la parte posterior y asegurar con cinta adhesiva para conductos (no una gran idea). Utilicé dos hojas porque una hoja demasiado translúcida y no quería que el interior de la PC para ser visto.
