Paso 3: Ajuste, soldadura (de)

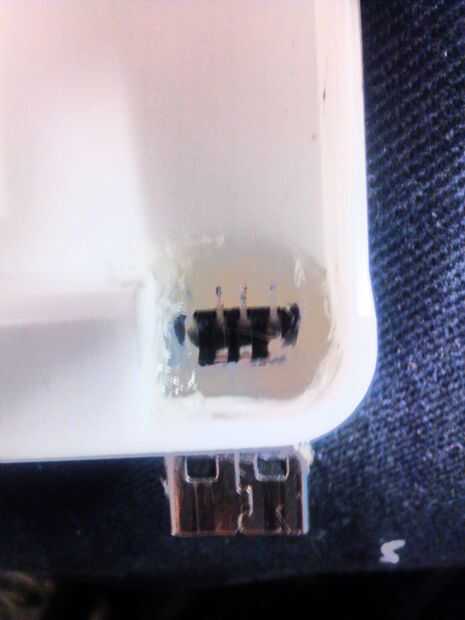

Si cabe, desoldar el conector USB de uno de los palillos del USB y hacer un agujero para encajar en la caja.

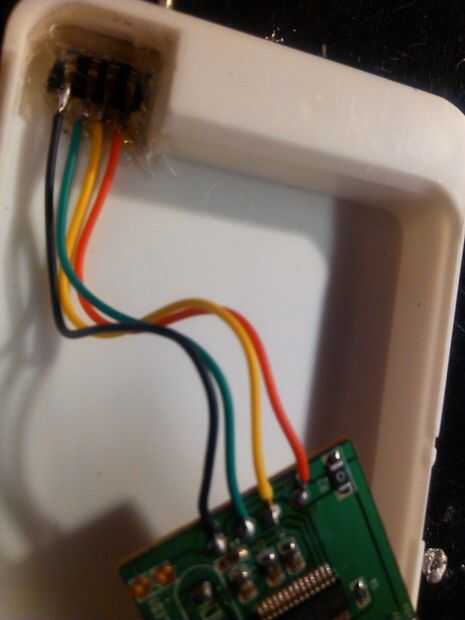

Pegar con pegamento caliente y colocar 4 hilos del cable del teléfono, en el orden correcto (de colores).

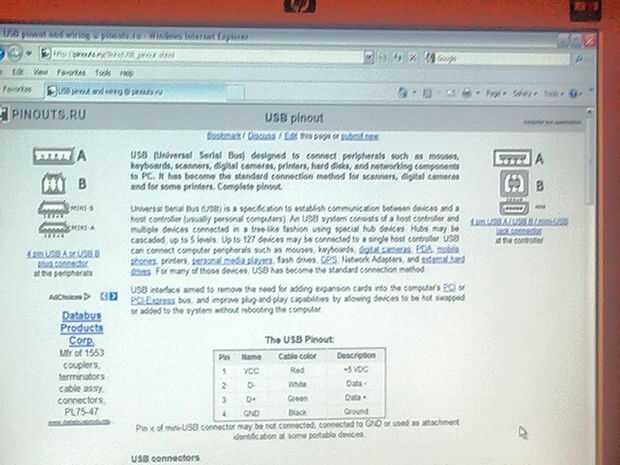

Hacer combinaciones de colores lógica y utilizar: http://pinouts.ru/Slots/USB_pinout.shtml.
Por ejemplo:
USB:---cable telefónico:
Rojo---rojo
Blanco---amarillo
Verde---verde
Negro---negro
Y que todo el proyecto!

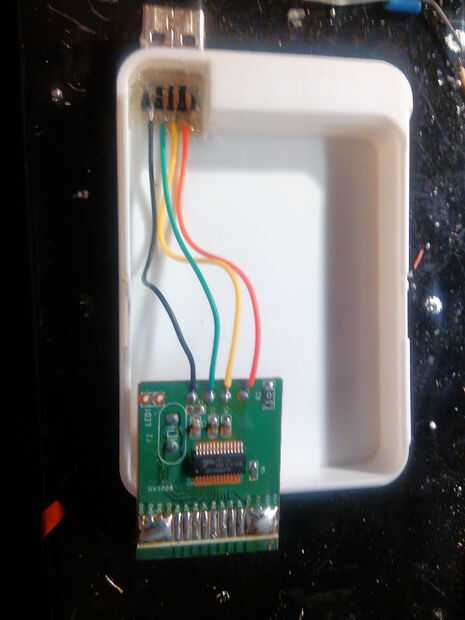

Desoldar los cables del enchufe del USB del concentrador (del lado de "entrada") y recuerda cual señal va donde en el circuito del cubo.
Si no está seguro acerca de eso, agarre un multímetro y mida que cables van a que pin en el conector USB, utilice el enlace.
Estoy aquí sólo para marcar un punto en el texto:

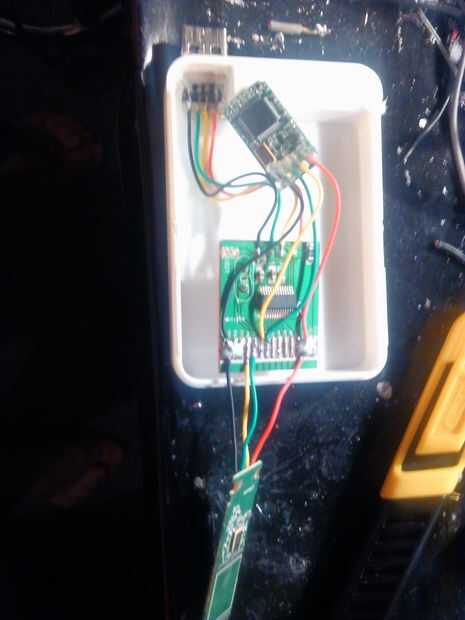

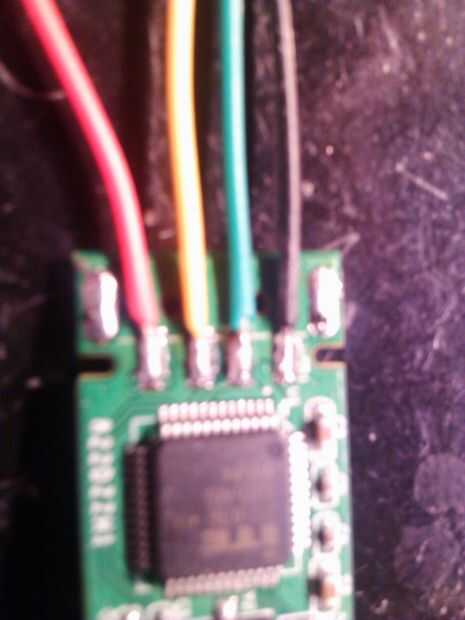

Luego de la soldadura de cuatro cables (diferentes) a la memoria USB, de nuevo, utilice el enlace anterior.
Desoldar los cables de "salida" desde el centro y recuerda que señal va donde.
Y soldar los cables al lado de "salida" del hub a un puerto.
Pruebe el dispositivo wole, para asegurarse de que funciona hasta ahora.
Su, no tienes cortos antes de enchufarlo en el ordenador (tal vez incluso comprobarlo con un polímetro, el los cables en la memoria USB pueden tener un par de cientos de ohmios de la resistencia, no menos!).
Goto "soy justo aquí marcar un punto en el texto" para USB la pega.
