Paso 5: Parte impresa especificaciones

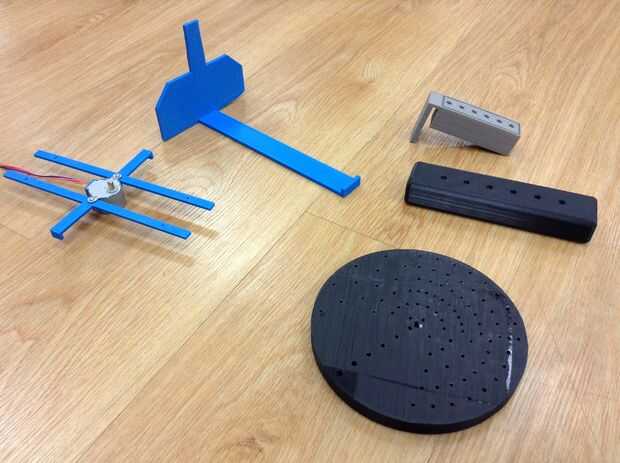

Aquí te adjunto los archivos .stl que he utilizado en este proyecto. Por supuesto necesitará modificarlos si se cambia la caja usada. Ya que puede ser el caso te sólo dejo que todo es para que puedas hacer tu propio si es necesario.
RIG - la plataforma de que hablo es la vivienda fuera de la caja que contiene las resistencias de la foto. Es una parte dos sobre colgar cortinas sobre los discos y permite la exposición directa de los leds a las resistencias de la foto. La parte superior donde van las resistencias de la foto puede ser complicada. Los agujeros en la parte superior tienen que ser lo suficientemente grande como para adaptarse a la resistencia de la foto, pero el fondo del agujero debe ser lo suficientemente pequeño para no dejar que la fotorresistencia a través.
Disco - este disco es alrededor de seis pulgadas de diámetro y los orificios deben ser unos 3 a 4 mm de diámetro. También preste atención a las dimensiones del eje del motor paso a paso así que pueden modelar el agujero central para un ajuste no muy suelto.
Flauta Mod - la adaptación de "la flauta" es básicamente la misma que la parte superior de la plataforma de configurar, solo tienes que crear más espacio entre los agujeros. Mina fue de cerca de 160 milímetros de largo y tenía alrededor de 23 mm de espacio entre cada agujero. Estas especificaciones son arbitrarias. Sin embargo, el grueso de la flauta no es. Debe ser lo suficientemente gruesa como para sostener la célula fotoeléctrica toda dentro. Hice unos 25 mm de espesor y funciona muy bien.
