Paso 3: Sketch de Arduino
Usted necesitará las siguientes bibliotecas de Arduino:
- AF_Wave y onda
- Cadena (antes TextString)

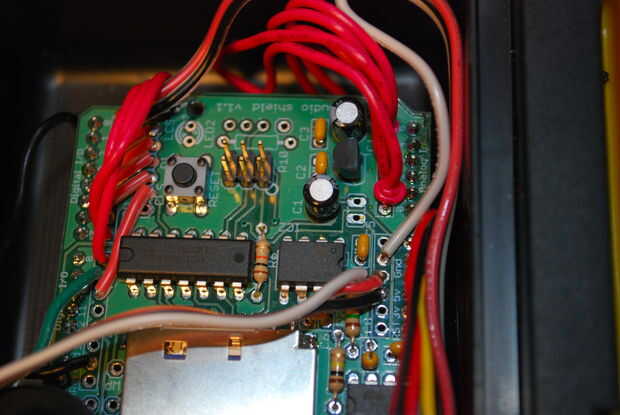

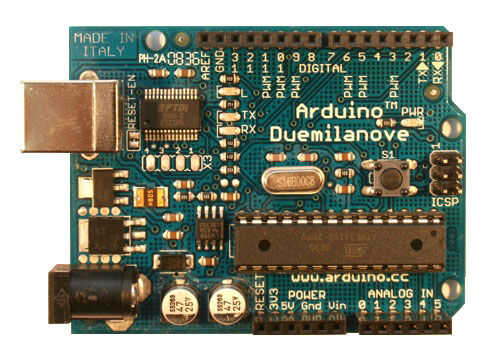

Aquí es una carrera hacia abajo para las conexiones de pin en el Arduino con el protector de la onda en la parte superior.
Comunicación
D0(RX) -> ioBridge tablero serie TX
D1 (TX) -> ioBridge Serial RX Junta
D2-D5 son utilizados por el protector de la onda (que pueden ser cambiados)
D2 -> LCS
D3 -> CLK
D4 -> DI
D5 -> LAT
caja de Navidad primero 3 canales
D6 -> canal 1
D7 -> canal 2
D8 -> canal 3
Transmisor de FM ON/OFF
D9 -> 10 k resistencia -> 2N2222 Base, colector y emisor para interruptor del transmisor FM

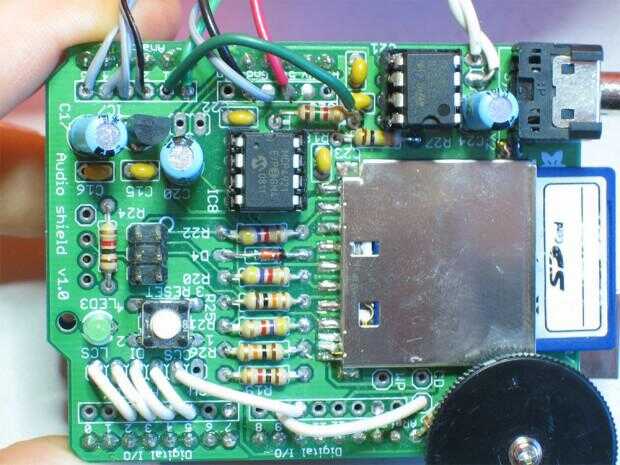

Protector de la onda
D10 -> CCS
Comunicación de protector de la onda SD tarjeta (no puede ser cambiado)
D11
D12
D13
Energía
Tierra [0] -> cadena Relais.
5V pin -> positivo de transmisor de FM
Tierra [1] -> planta de transmisor de FM
Tierra [2] -> ioBridge Smart Board serie
VU-metro
A0 -> R7 1,5 K en el protector de la onda para medir la salida del amplificador. Ver
.
Pines analógicos 1-5 se utilizan como salida digital para los canales de la caja de Navidad
A1 = D15 -> canal 4
A2 = D16 -> canal 5
A3 = D17 -> canal 6
A4 = D18 -> canal 7
A5 = D19 -> canal 8
Altavoz de escudo (mono) transmisor FM entrada de onda
