Paso 6: Conectar la pantalla LCD

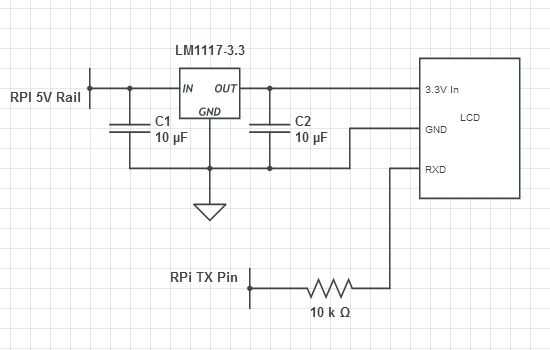

Este circuito utiliza tres pines en la placa de arranque T-Zapatero - 5V, GND y TX. Para obtener más información acerca de los pines GPIO, consulte: http://elinux.org/RPi_Low-level_peripherals
Tenga cuidado con pasar los cables junto a los 3, 3V regulador - producirá una cantidad moderada de calor.
Bono: ahora que el módulo LCD está conectado, algunos scripts de Python rápido se nos controlarlo. Probar el siguiente Python "Hola mundo" secuencia de comandos:
sys, serie, tiempo
serialport global
LCD = serial. Serial ('/ dev/ttyAMA0', 9600)
LCD.open()
LCD.write('\xFE\x01') #CLEARS la LCD
LCD.write('\xFE\x80') #SETS el CURSOR en la primera línea, primero de carácter
LCD.write("HELLO")
LCD.write('\xFE\xC0') #SETS el CURSOR en la segunda línea, primero de carácter
LCD.write("WORLD")
LCD.close()
