Caja de Pandora - jugador de una Radio por Internet con un Pi de frambuesa! (7 / 10 paso)

Paso 7: Conectar los pulsadores

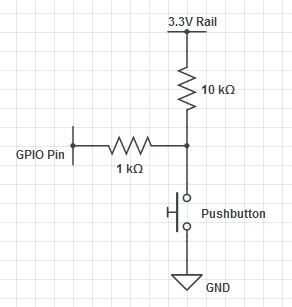

Cada uno de los seis pulsadores necesita una conexión de pin GPIO. El esquema muestra un circuito que debe ser duplicada para cada pulsador. Este circuito es útil ya que cuando el pulsador está abierto, este arreglo no drena ningún poder. Sin embargo, una lógica "1" se leerá en el pin GPIO, que es importante tener en cuenta. Además, la resistencia de 1kOhm en el pin GPIO es importante en caso de que el pasador se establece en el modo de salida cuando se presiona el botón. Sobregiro de corriente en el pin, posiblemente queme.

En la revisión 2 Pi, los seis pulsadores conectarán a los pines GPIO 2 (SDA), 3 (SCL), 4, 17, 27 y 22 (en orden de aparición vertical en el Pi T-zapatero). Estos pines son diferentes para las juntas de revisión 1; los cambios de pin pueden encontrarse en el enlace de bajo nivel periféricos del paso anterior.

EDIT: Desde pins 2 y 3 de la Junta de revisión 2 tienen resistencias pull-up en ellos, el circuito que he mostrado es innecesario (y puede no funcionar correctamente). Usted puede simplemente conectar el pulsador entre los pines GPIO y GND.

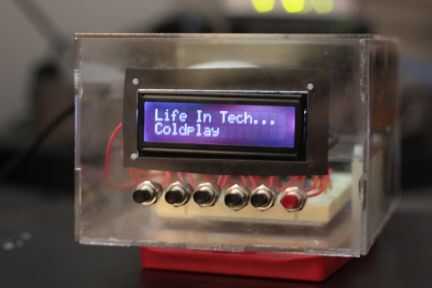

La caja tiene seis botones. En la foto, que se colocan de izquierda a derecha en orden pin arriba. Las funciones son:
1) cambiar la canción
2) estación de cambio
3) bajar volumen
4) subir volumen
5) pausa/Play
6) menú/cierre

Botón de seis tiene una doble función. Si se presiona por un momento, trae un menú. Si mantiene durante más de dos segundos, se apaga el sistema operativo. Una vez abierto el menú, nuevas funciones de los botones están disponibles. Ellos son:
1) como la canción actual
2) no les gusta la canción actual (también salta a la siguiente canción)
3) de mostrar la IP IP
4) nada (todavía...)
5) nada (todavía...)
6) salir del menú

Mostrar la IP fue agregado para hacer SSH acceso más fácil.
