Caja de Pandora/Prometeo (3 / 9 paso)

Paso 3: Construcción de esquema en un protoboard

Si no puedes probar otra vez.
Por supuesto no sabes si está funcionando todavía.

Preparar la antena. Desenrolla hasta 3 metros o 10 pies de cable.
Envuélvalo alrededor de un paraguas como E.T. teléfonos caseros.

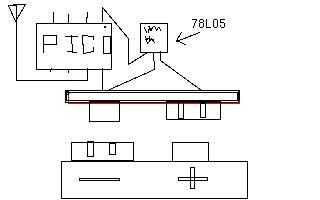

Aviso que tiene un aspecto de transistor 78L 05 ha pins invertida comparado a un 7805 más grande
y también que la esquina superior derecha del PIC12C508 es negativo a tierra,
Vcc no positivo como en fichas.

Mi navegador es poner un icono en la parte superior la antena por lo que si es lo que ves a continuación
el tercer cable utilizado en el PIC que va lejos del circuito es el cable de la antena.
