Caja de PCB (3 / 3 paso)

Paso 3: Paso Final

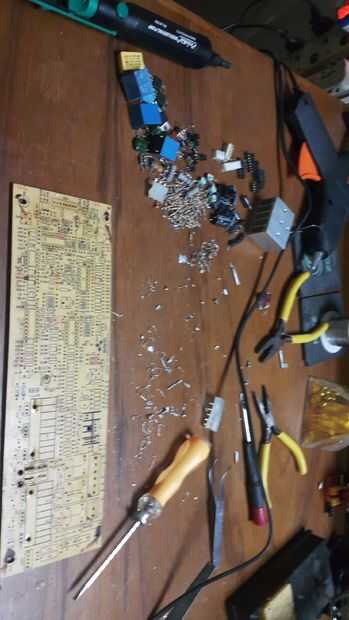

Finalmente terminé el proceso desoldadora y PCB ahora está listo para el corte y soldar otra vez.
termino con PCB de 26 X 8 Cm para que las medidas son:
8 x 7 cm (abajo) la base

8 x 4 cm (lado derecho)

8 x 4 cm (lado izquierdo)

7 x 4 cm (tapa)

7 x 4 cm (fondo)

dude yo use su propio tamaño del PCB.
Usted puede cortar con la ayuda de una sierra o un cortador.

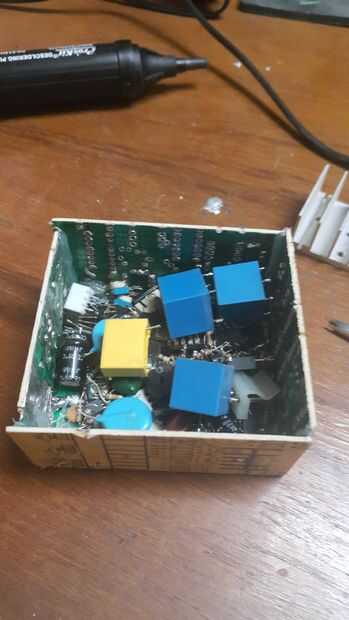

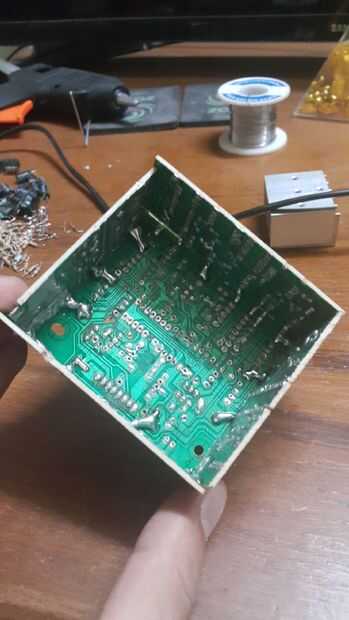

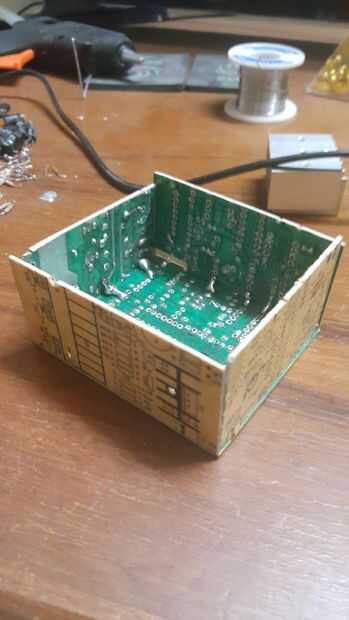

y empiezo a soldar como pueda con los agujeros en la PCB como se aprecia en las fotos.

Gracias por su tiempo y DIY feliz :)
