Caja de relés cantar calabazas/paralelo puerto (1 / 10 paso)

Paso 1: Cómo empezó todo esto...

Fue justo después de Halloween 2007. Un buen amigo mío, Kerri, tropezó con un sitio web lleno de cool decoraciones de Halloween hechas en casa. En el sitio, alguien había hecho una de estas plataformas de cantar calabaza y Kerri decidió que quería hacer su propio. Ahora, Kerri es Licenciada en ingeniería genética, que es grande si quieres hacer algo como ayudar a desarrollar una vacuna contra el VIH (que lamentablemente falló en juicio). Sin embargo, esto no ayudará mucho si usted quiere hacer un proyecto de electrónica como esta. Así, Kerri me vino con la idea y preguntó si me gustaría ayudar a configurarlo. El geek de electrónica DIY que me dije, "sí infierno!". No fue realmente hasta finales de septiembre de 2008 que realmente ordenó la placa de relé y comenzó a recoger las otras partes necesarias. Viene la noche de Halloween de 2008, el proyecto estaba listo para exhibición. La película a continuación es el resultado.

Otra motivación para mí era "construir una mejor ratonera". Las guías que vi en línea para la construcción de la plataforma de cantar calabaza eran suficientes para hacer el trabajo, pero he visto algunos problemas con ellos. Principalmente, participan cableado de lámpara de calabaza directamente a la placa de relé. Esto limita la placa de relé a para la calabaza de cantar establecida. Vi el potencial de uso para otros fines tales como un espectáculo de luces de Navidad, o simplemente como una diversión de luz show para ir con tu música en tu próxima fiesta de la casa.

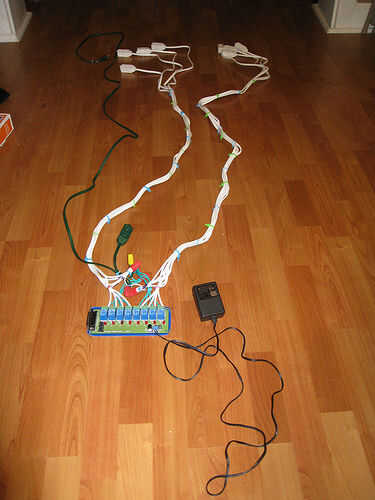

El deseo de hacer la placa de relé reutilizable como algo más que un aparejo de canto calabaza me llevan a idear el diseño en imagen 1. Había hackeado por cables de extensión y había cableado de los relés. Las luces de Navidad lámparas calabaza / cables de lo que puede ser conectado con la extensión. Este diseño funcionó bien, excepto que tenía algunos problemas con él. 1. no era muy portátil. Las cuerdas consigue torcidas y era un poco pesado de todo el alambre. 2. seguridad. Con este diseño, básicamente había que llevar el aparejo con los cordones de extensión. Me preocupaba que esto provocaría también un cable salgan del bloque terminal. Usted realmente no quiere un alambre expuesto con pared de corriente que fluye a través de él en cualquier lugar cerca de usted.

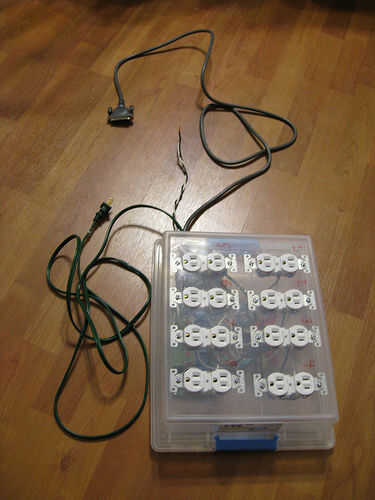

Fue con todas estas preocupaciones en mente que subió con el diseño en la imagen 2. Es agradable y portátil. Usa enchufes estándar como las salidas de voltaje AC así que cualquier cosa pueden ser conectadas a él. Las salidas y la placa de relé están montados a la caja de proyecto quede sin preocuparse de los cables se tira durante el transporte.

Un poco acerca de mí mismo lo que respecta a este proyecto

Puedo hacer este look de plataforma fácil de construcción. Voy a intentar mi mejor no dar cosas por sentado que otros no conozcan necesariamente. Tengo un poco de ventaja en el área de habilidades requeridas para este proyecto. Tengo una licenciatura en Ciencias de la computación y un AS en la red informática. Mientras se ganan los grados tomé varios cursos de programación y electrónica. Mi papá trabajó en construcción por muchos años y tiene experiencia en cableado eléctrico hogar. También enseñó los cursos de electrónica que tenía en la Universidad. Lo usé para asesorar al construir mi plataforma. Todo lo que se dice, que voy a hacer la asunción semi segura que ávidos lectores de este sitio web son personas inteligentes, como para ensuciarse las manos en proyectos como este y son para el desafío.

enlaces

Estas son las guías que he usado como referencia al construir mi plataforma.
http://www.stulack.com/websites/DMI/singingpumpkin.htm
http://www.spiffomatic64.com/Lightshow/
