Paso 6: Montar los puntos de venta a la caja del proyecto.
Plantilla y perfore agujeros
Los enchufes suelen ven con un par de tornillos de 1" 6/32. Estos tornillos se utilizan normalmente para montar la salida de una caja de salida. Vamos a utilizar estos tornillos y una tuerca hexagonal 6/32 para montar los puntos de venta a la caja del proyecto.
Primero tenemos que dibujar unas plantillas donde taladrar agujeros en la caja para los tornillos ir a través.

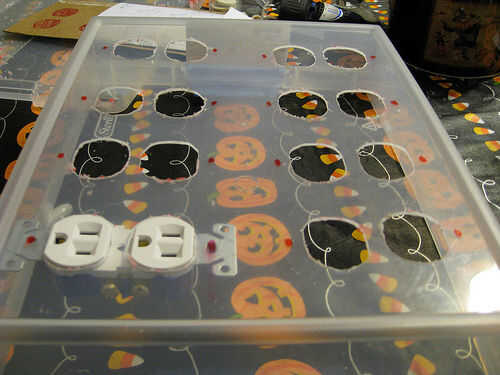

1. Coloque una toma de corriente en cada orificio de salida en el cuadro de proyecto. La salida debe quedar hacia el exterior de la caja.
2. mirar arriba de la salida y la caja, dibujar un punto en el bot por encima de cada uno de los tornillos.
3. una vez que has dibujado los puntos, tomar las salidas de sus orificios de salida y luego haga agujeros en todos los puntos. Utilice una broca lo suficientemente grande para los tornillos de paso pero pequeño bastante de permitir que las cabezas de los tornillos a través de.

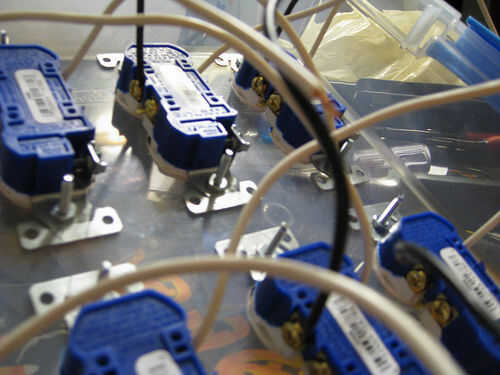

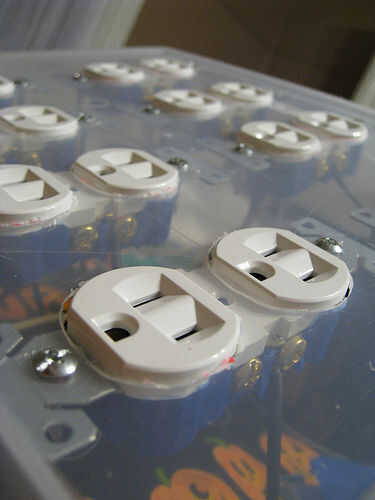

4. poner los puntos de venta en sus agujeros. Poner los tornillos a través de sus orificios. Apriete una tuerca sobre el tornillo desde el interior de la caja.

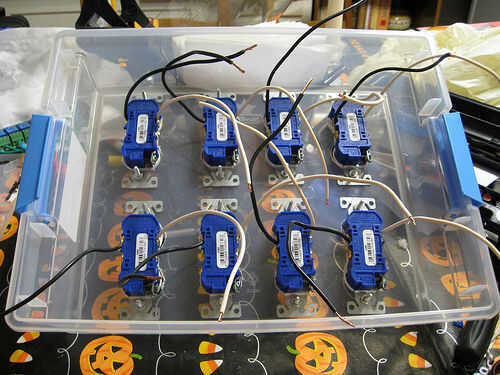

5. por último, construir dos más araña de alambre usando los cables negros conectados a las salidas como las patas de la araña. No te olvides de agregar una pata corta a cada araña usando el alambre negro de 4" que usted cortó antes.

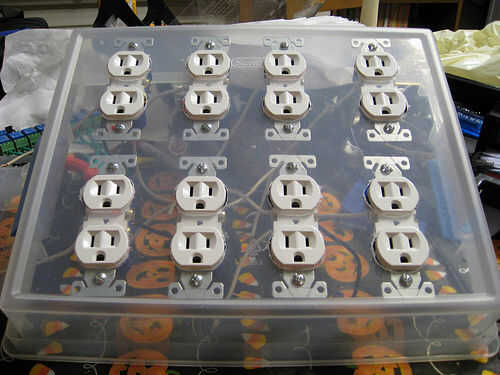

La caja de relés está llegando muy bien a lo largo. Siguiente paso... el cableado hasta la placa de relé a las salidas.
