Paso 7: Alambre encima de la placa de relé a las salidas.

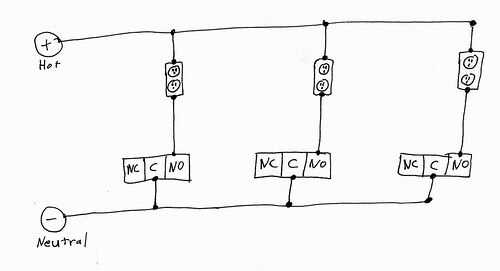

Imagen 2 muestra un diagrama de cómo se conectar los relés y puntos de venta. Por brevedad, el diagrama sólo muestra tres relés y puntos de venta, pero hay ocho total.

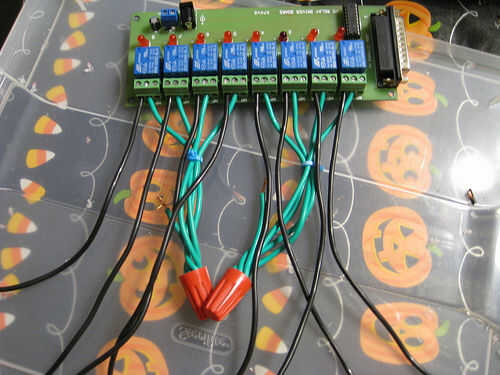

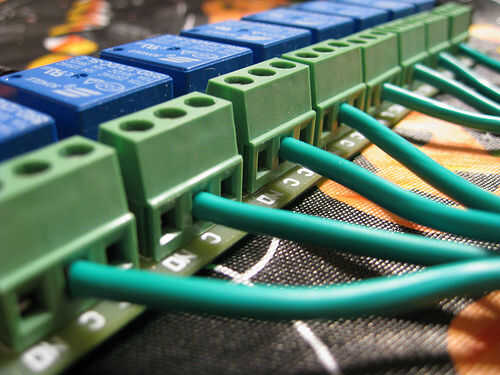

1. Conecte los extremos de 1/4" despojado de las piernas más ocho de sus arañas de alambre verde a terminales de C del relé. El orden que conecte los alambres verdes a los bornes de C no es importante ya que ellos son todos atados juntos en la tuerca para alambre. Imagen 3 muestra los bloques de terminales con los alambres verdes en su lugar.
2. ahora vamos a conectar los cables blancos de las salidas a los terminales NO placa de relé. El orden en el que Conecte cada cable a cada terminal es importante. Esto es porque los relés corresponden a un determinado canal sobre el puerto paralelo. Hace la vida mucho más fácil si usted sabe que toma de la caja corresponde al canal que.

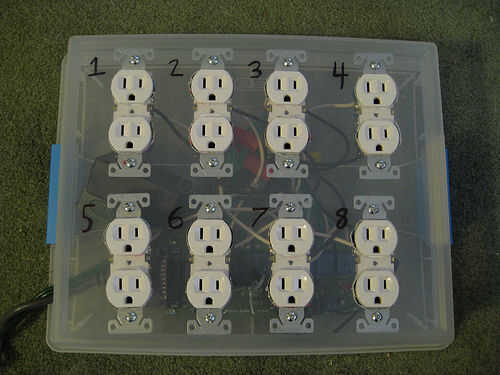

1.1. etiquetar tus salidas para que canal corresponden a la marca. Imagen 4 muestra cómo etiquetados mis salidas.
1.2 Conecte el extremo de 1/4" despojado de los cables de un enchufe blanco a la terminal NO en los bloques de terminales. Asegúrese de que conecte a las entradas correctas.
Conecte el cable de extensión
Vamos a cortar un cable de extensión para proporcionar el voltaje de CA que pasarán por los relés. He utilizado un cable energizado doble.
1. Corte el cable de extensión dejando aproximadamente 1 pie de cable en el extremo de salida. Utilizaremos ambos extremos de la cuerda. El extremo de enchufe se enchufe en un tomacorriente de pared y la caja de relés de potencia. La fuente de alimentación DC 12 v se enchufa en el extremo de salida. Es realmente opcional para tener el tomacorriente adicional incorporado en la caja, pero me pareció útil que sólo un cable para enchufar a la pared.
2. usted debe ser capaz de separar los dos hilos del cable de extensión sujetando cada cable con un par de pinzas y tirando de ellos aparte. Dividir los cables de unas pocas pulgadas.
3. tira de 1" de los extremos de cada cable.
4. has preguntado alguna vez ¿por qué la clavija en el cable de extensión es más grande que el otro? Eso es porque el cable está polarizado. Enchufes de pared modernos tienen juego tapones cortos y largos que sólo aceptará el enchufe de la forma correcta. Esto es para asegurar que el dispositivo en que se conecte es conectado a los terminales neutro y calientes correcta. Queremos que nuestro circuito esté conectado a los terminales correctos cuando conecte. Vamos a marcar los alambres en el cordón de extensión para saber que terminal se conectan a. Este siguiente paso va a requerir el conocimiento de cómo utilizar un multímetro.
4.1. tomar un multímetro y cambie al modo de probador de continuidad.
4.2. Conecte una punta de prueba en el diente más pequeño en el extremo del enchufe del cable de extensión. El diente más pequeño es el terminal caliente. El diente más largo es neutral.
4.3. uso la otra sonda para determinar cuál de los cables pelados es el alambre caliente y el aislamiento de la marca.
4.4. determinar que el terminal caliente por otro corte alambre del cable. Usted debe ser capaz de hacer contacto con el alambre dentro de la corriente por interferencia la sonda dentro.
PRECAUCIÓN: No cortar las esquinas. Usted puede verse tentado a no utilizar un multímetro en su lugar seguir los dos alambres separados a los extremos de la cuerda y asumir que debe conectar el cable de la izquierda a la punta de la izquierda. Esta es una práctica muy insegura cuando se trabaja con electricidad. No hacer suposiciones. Otro ejemplo, cuando trabajo con una fuente de alimentación no asumir que es voltaje de salida listados es 100% correcto. He visto equivocarse antes. Siempre mida!
5. usando una tuerca para cables, conectan los dos cables neutro desde la extensión a dos 4" patas de la araña de hilo verde. También esto completa el circuito entre las dos arañas de alambre verde.
6. Repita el paso 5 con los dos cables calientes de extensión y las dos 4" patas de la araña de alambre negro.
Imagen 6 muestra las dos arañas de alambre negro conectadas entre sí por las patas de 4". La imagen carece de los hilos del cable de extensión. Accidentalmente los cables de un tope y tomó la foto antes de que me di cuenta de mi error.

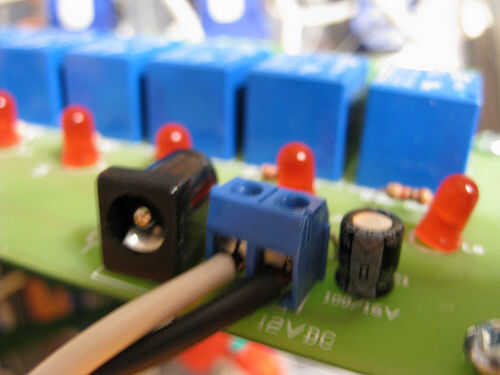

7. Conecte las salidas de tu fuente de alimentación de 12V DC a terminales de entrada de la placa de relé. Utilice el multímetro para determinar cual cable de salida es positiva y que es negativo. Imagen 7 muestra terminales de entrada de la junta con los cables en su lugar.
