Paso 8: Confirmar el cableado y toques
Confirmar su cableado
El cuadro se hace esencialmente en este punto. El cableado es completado y podría enchufarlo a la pared y el equipo y probarlo. Sin embargo, cualquier proyecto de electrónica, es siempre una buena idea confirmar todo su cableado. Esta página cubre las conexiones que se deben probar.

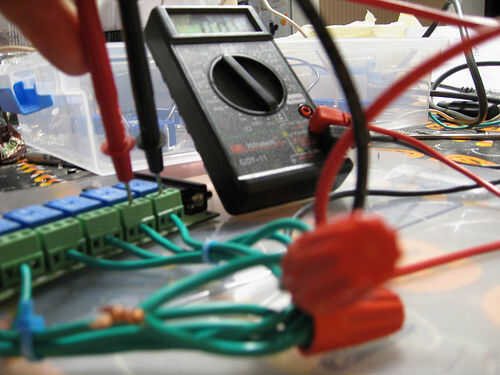

Una vez más utilizaremos un polímetro en modo continuidad. Realizar las siguientes pruebas:
1. NO terminal relé X = ya Conecte en la salida de X
1.1. conectar una sonda al terminal NO de relé 1.
1.2. conectar la otra sonda al enchufe largo en la salida 1 y confirmar la continuidad.
1.3. repetir para todos los relés y tapones.
2. corta puntas con corriente alterna de entrada cable de extensión = corto enchufe en la salida de cada
2.1. Conecte una punta de prueba a la patilla corta, entonces mueva la otra sonda a la clavija de corto en cada uno de los puntos de venta y confirmar la continuidad.
3. largas espigas con corriente alterna de entrada cable de extensión = terminal ctoda relé C
3.1 conectar una sonda con la punta larga, entonces mueva la otra sonda a cada terminal C y confirmar la continuidad.
Toques finales
Hay unos toques más para hacer.

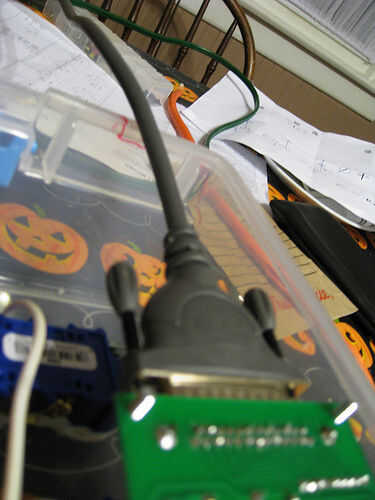

Corte un orificio de salida de alambre

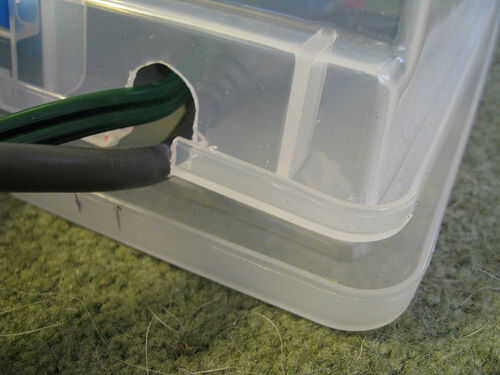

1. determine donde desee en su caja de los cables para salir y dibujar algunas marcas (imagen 2). Puede salirse con un pequeño agujero cerca de la tapa de la caja de corte y ejecutar sólo los cables debajo de la tapa.
2. Corte el agujero con la Dremel. He decidido contra el corte en la tapa No quería dañarlo ya que está hecho de plástico más fino. (imagen 3)
Montar la placa de relé para el cuadro de proyecto
1. Perfore los orificios de montaje de tablero relé que ha marcado en su caja antes. Va a ser difícil marcar los agujeros en este punto debido a los cables por todas partes.
2. use algunos tornillos y tuercas para montar la Junta. He utilizado los 6/32 tornillos y tuercas de antes. Tuve que agrandar los orificios de tornillo en el tablero un poco con mi taladro. Si haces esto, tenga cuidado de no destruir los restos de la Junta.

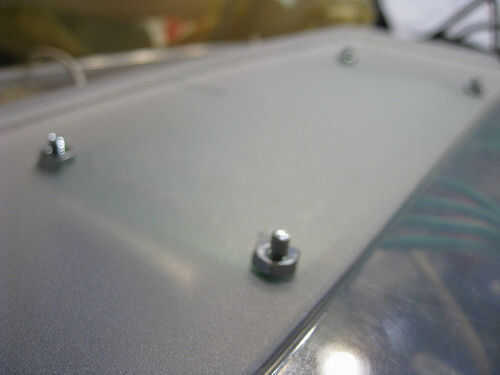

Imagen 4 muestra la junta montada en la parte inferior.
¡ Felicidades! Se hace su caja. Recompénsese con otra cerveza, que algo un poco mejor que un Yuengling. Me gusta Golden Monkey, pero es 9,5% ABV hace un poco difícil trabajar con la electrónica.
Página siguiente, permite obtener algún software instalado para controlar este chico malo!
