Paso 4: Montar el relé y la salida

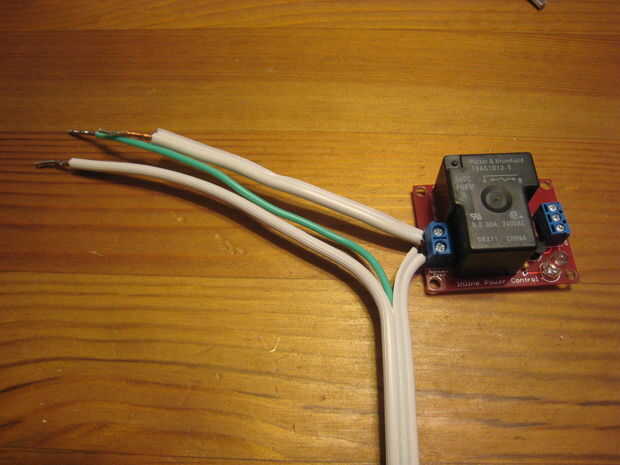

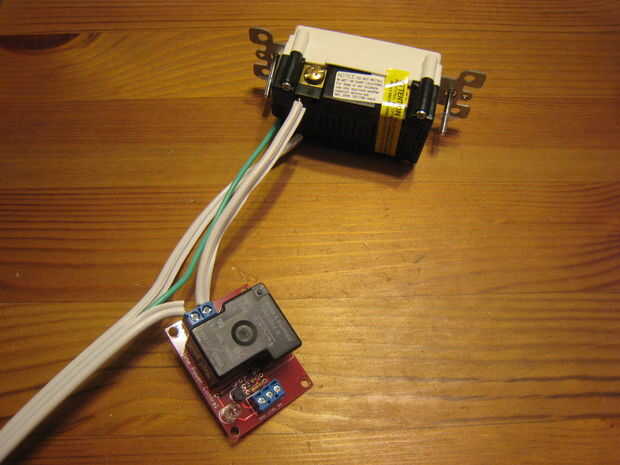

Estás casi allí! Usted necesita conectar el relé y la salida para el cable de extensión que solo preparada. Algo para recordar aquí es que el cable de extensión a través de la carcasa de la montaje de uñas antes de que usted conecte el relé y el enchufe del hilo de rosca. Esto es especialmente importante si va a soldar el alambre caliente a la placa de relé. Recuerde, decidió en contra de esto en el caso de que quería volver a utilizar los relés en un momento posterior y en su lugar utiliza los terminales de tornillo.

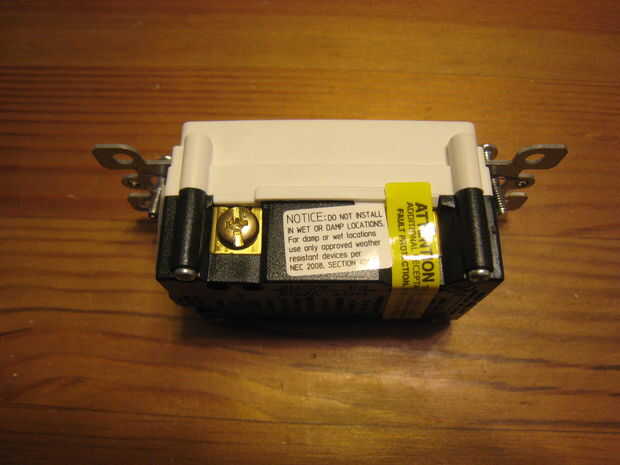

La toma de corriente GFCI es la parte más importante de todo este aparato. La razón que está utilizando esto en lugar de otra toma de corriente es que puede proteger su vida en el caso de un evento de sobretensión. Por esta razón recomiendo que realmente tome el tiempo para leer el manual que vino con su toma de corriente antes de conectar los cables.

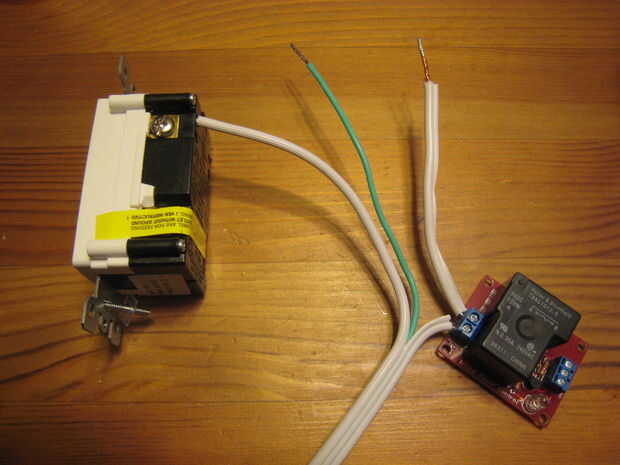

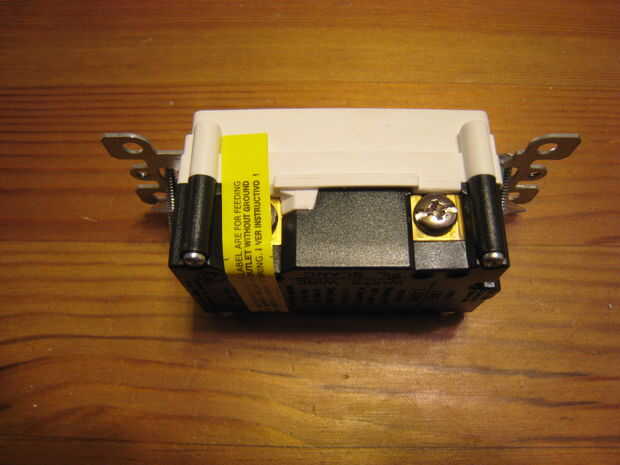

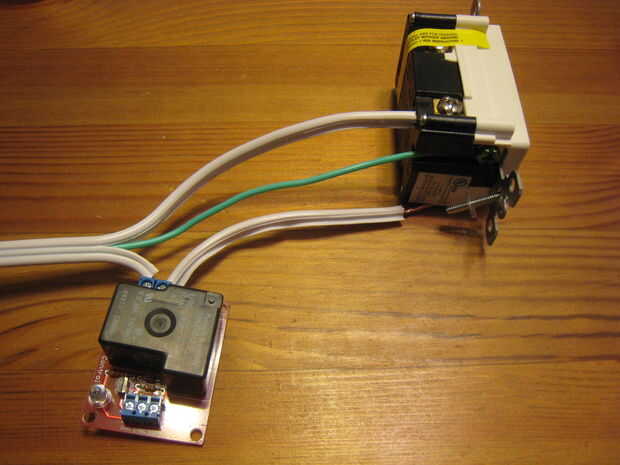

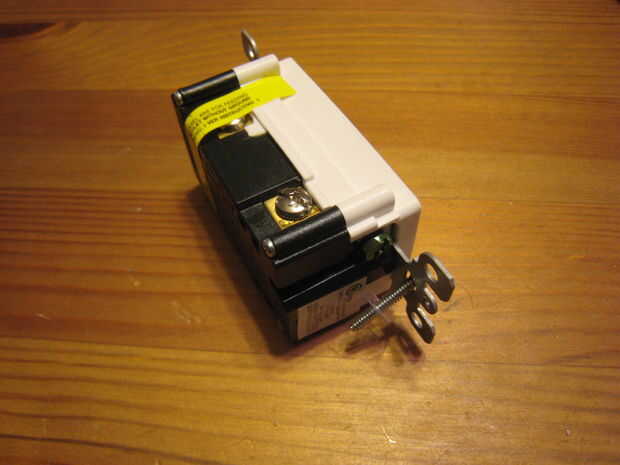

Tuve la suerte de que mi salida había tenido terminales de tornillo de colores. En la mía el tornillo de clavija de tierra era verde (tierra), el hilo conectado al tornillo de bronce y el hilo neutro al tornillo de plata. Además, mis cables conectados a través de orificios en la parte posterior de mi salida de enchufe, no el exterior. Así que otra vez no puedo ayudarte con tu salida, lea las instrucciones.

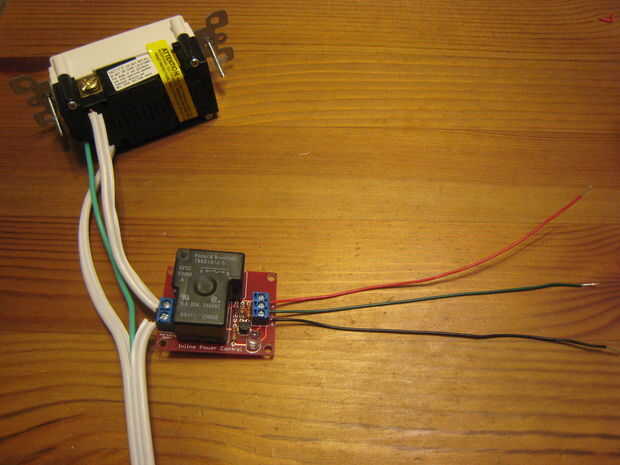

Por último, cortar tres pulgadas seis pedazos de alambre de calibre 22. Elegí tres colores diferentes por lo que pude distinguirlos cuando engancha hasta mi microcontrolador. Yo sugiero que hagas lo mismo. Además, no te les hacia atrás. Hice dos de estos y enganchadas accidentalmente al suelo y + 5V líneas en la posición opuesta. No duele nada pero tuve que desarmar todo para reconectar las líneas correctamente.
