Paso 6: Probar con un Arduino

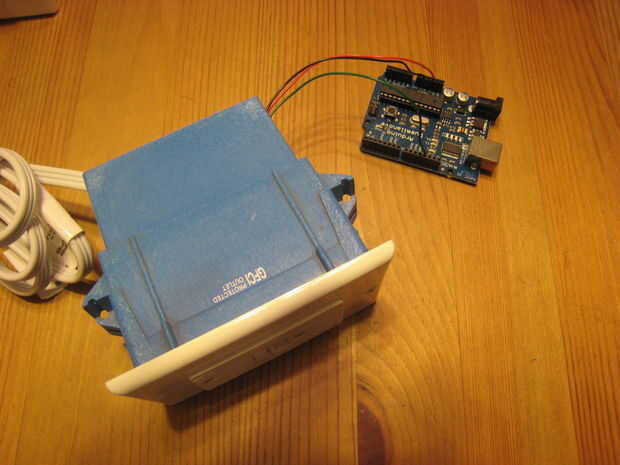

Ahora que terminaste con tu proyecto. Si has todo cableado está listo para probar hacia fuera de la caja. Probé el mío con mi arduino. A continuación es parte del código que se puede utilizar para probar tuyo hacia fuera demasiado. En este caso conectado el cable rojo a + 5V, el negro a tierra y el verde al pin digital 12.
Aquí está el código que usé:
https://github.com/chrisgilmerproj/Relay-Box
A continuación enchufa el cable de extensión y conectar una lámpara en mi nueva caja. Había subido mi código, funcionó el programa y vi que la lámpara encienda y apague. Si lo has hecho bien se oye un ruido fuerte click cuando se dispara el relé de encendido o apagado y el LED se encenderá para arriba dentro de la caja. Si tu luz no se enciende puede tener golpear el botón de "RESET" en la salida. Cuando la salida está en también se puede ver un LED enciende en el exterior de su salida.
Espero que este proyecto trabajado para usted. Encontrará esto útil en un número de grandes proyectos, así que salir y hacer algo divertido!
