Caja de relés de seguridad de Arduino con enchufe (2 / 5 paso)

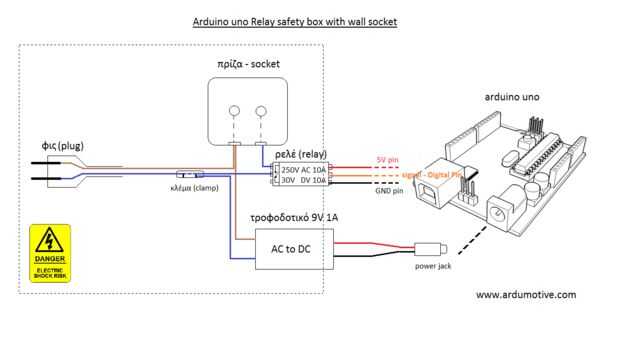

Paso 2: El circuito

Compruebe las conexiones de al menos una vez. No conecte el circuito al enchufe de pared todavía!

¡ Consejo! Puede también utilizar un enchufe schuko y enchufe para mayor protección, sólo tiene que conectar el cable de tierra (pin de tierra de protección) entre ellos.

Usted puede ver el video de abajo, pero es en la lengua griega. Pronto estará disponible con subtítulos en inglés.
