Paso 2: Corta: tamaño, mini colas de Milano y ranuras, ranuras de dedo
Pasos:

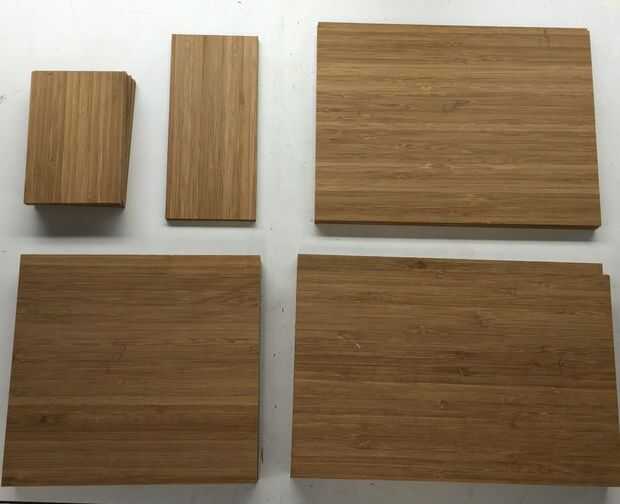

1. cortar cada pieza a tamaño en Hanon:
- 1/2" Plyboo
- Frente: 10,0 "x 6.5"
- Parte posterior: 10,0 "x 7,0"
- 2 x lados: 7.5 x 7,0"
- 1/4" Plyboo
- Tapa: 9.5 x 7,25"
- Fondo: 9,5 x 7,0"
- Divisor de centro: 6,625 x 3.0"
- Divisores de x 4: 4.5 x 3.0"
2. Corte las colas de Milano mini (esto no es una instalación completa y tutorial para hacer cortes con una plantilla de la cola de pato, pero cubre los pasos principales):

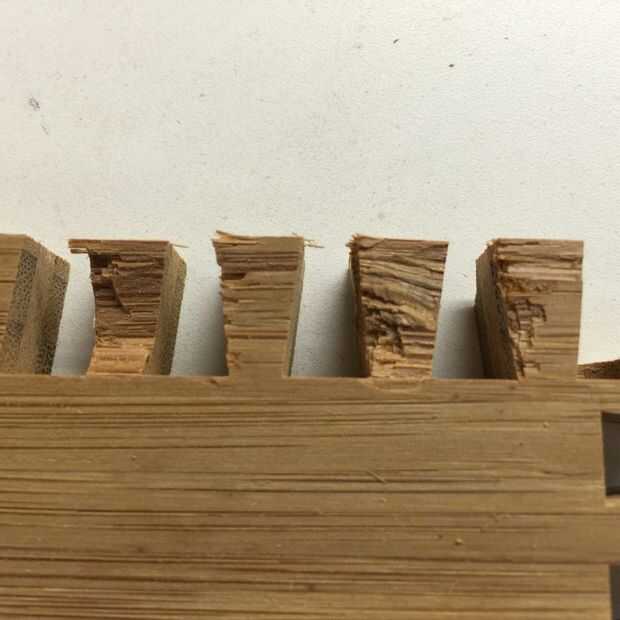

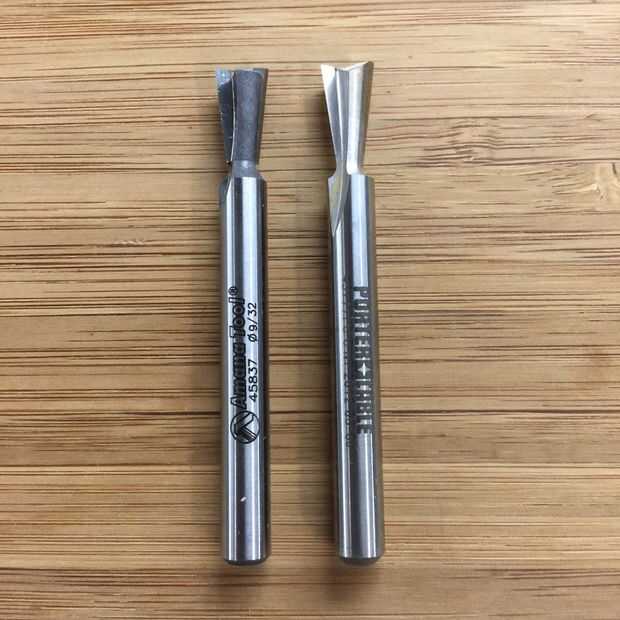

- PRECAUCIÓN: No utilice brocas proporcionadas por Porter-Cable. Mis cortes iniciales tenían una cantidad inaceptable de rasgue-hacia fuera. Si usas plyboo, usted necesitará comprar brocas de carburo adicional. Esto también se aplica a los empalmes de cola de pato más grandes también. He encontrado que realizaron Whiteside o Amana brocas de carburo bien detallados en la sección anterior funcionada mucho mejor.
- Consejos útiles: Es preferible tener dos routers para el corte de las juntas de cola de Milano. Existen dos bits diferentes, un poco de cola de Milano y una broca recta. Una vez que cada instalación a la profundidad correcta, hace cortando las articulaciones sea más fácil. De lo contrario, es pasar un poco de tiempo cambiando a los bits. Es recomendable tener varias piezas extras de material disponible para probar las juntas antes de las juntas de corte en el material preparado.

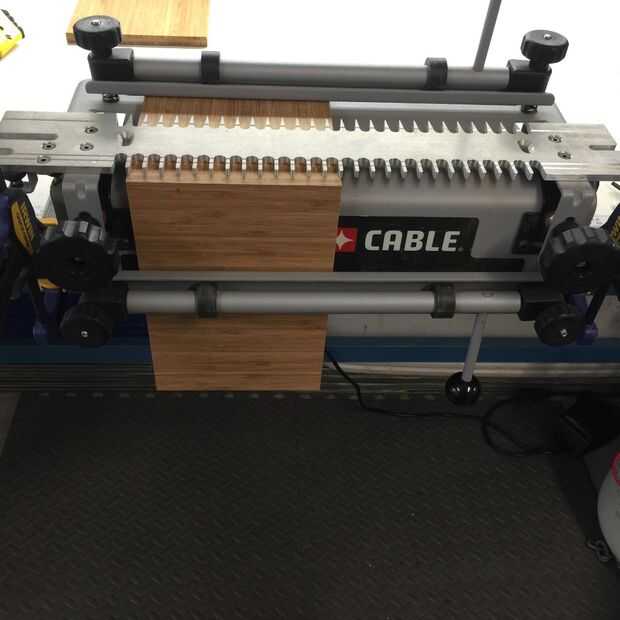

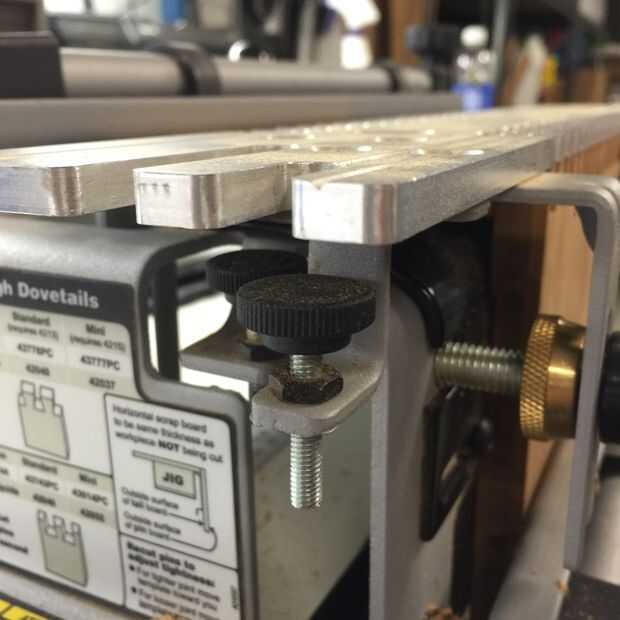

- Configuración de la plantilla de cola de Milano
- Asegure la plantilla de cola de Milano para su mesa. Me parece que las pinzas de mano son buenas para esto asegurar temporalmente a una mesa.
- Instalar la plantilla de mini cola de Milano.
- Ajustar el apriete de las pinzas delanteras y superior con 1/2 Junta espaciador (yo uso pedazos de desecho de mi plyboo).

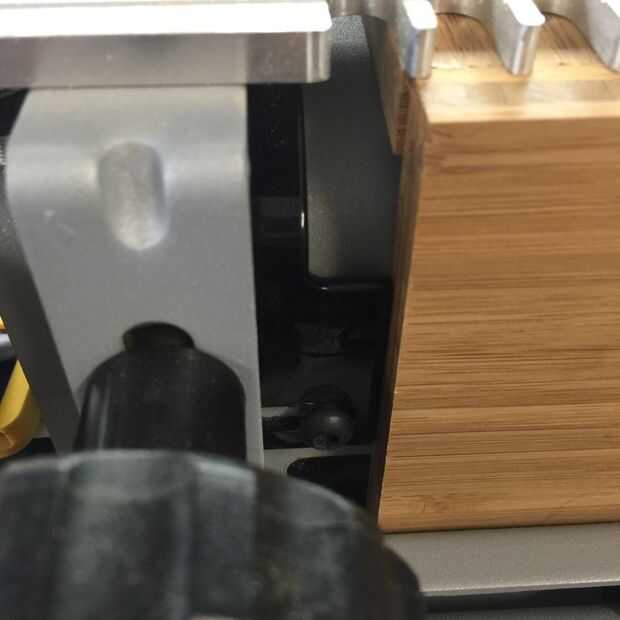

- Ajuste la guía de desplazamiento en el lado izquierdo para su material a las juntas en la plantilla del centro.
- Coloque el centro de la ranura de alineación de la plantilla hasta el borde de su material.
- Configurar Router
- Instale el buje centrado en la placa base del router.
- Instale brocas en los enrutadores. Ajustar la profundidad a la configuración de profundidad de la plantilla.

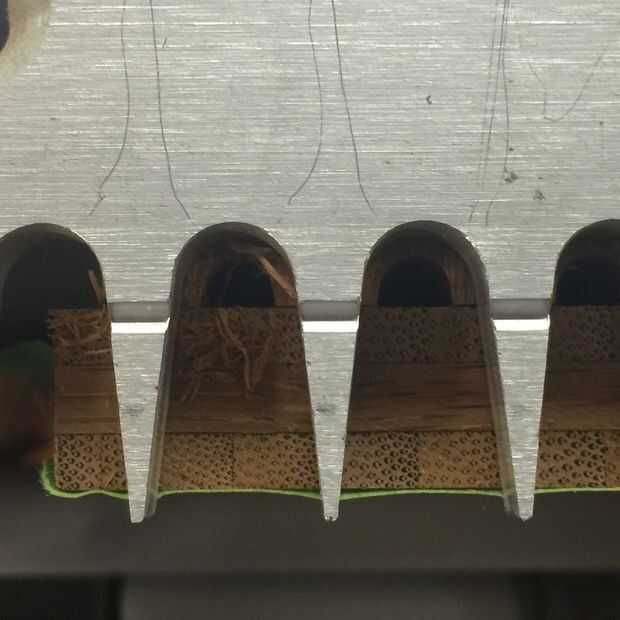

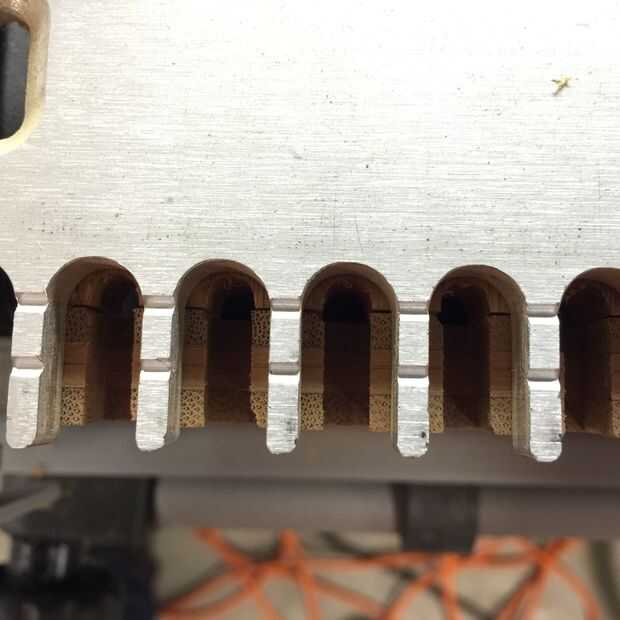

- Hacer cortes de prueba en el material extra. Ajustar la plantilla según sea necesario. Para las juntas que estén demasiado flojas, mueva la plantilla hacia usted ligeramente. Para las juntas que estén demasiado apretadas, mueva ligeramente la plantilla de lejos de usted. Para evitar rasgaduras, coloque siempre una Junta espaciador con apoyo detrás de los cortes. Cada borde del tablero de espacio puede ser utilizado dos veces. Me corte un borde limpio con la Sierra de mesa y continuar utilizando estos tableros hasta que son demasiado cortos.

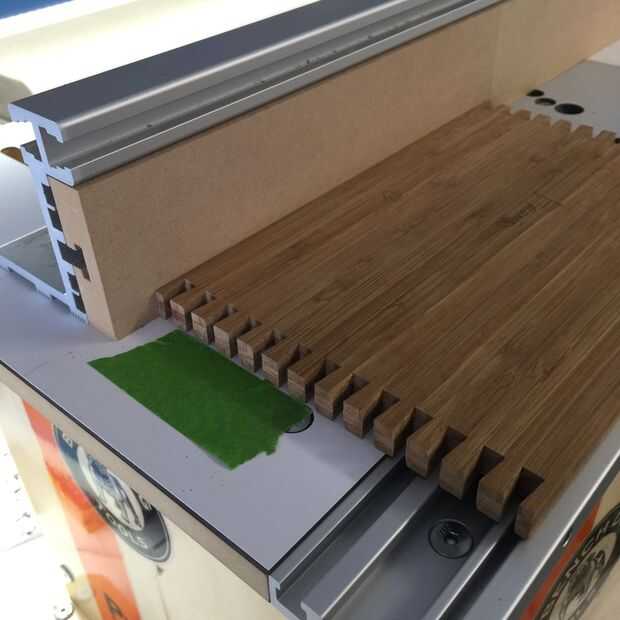

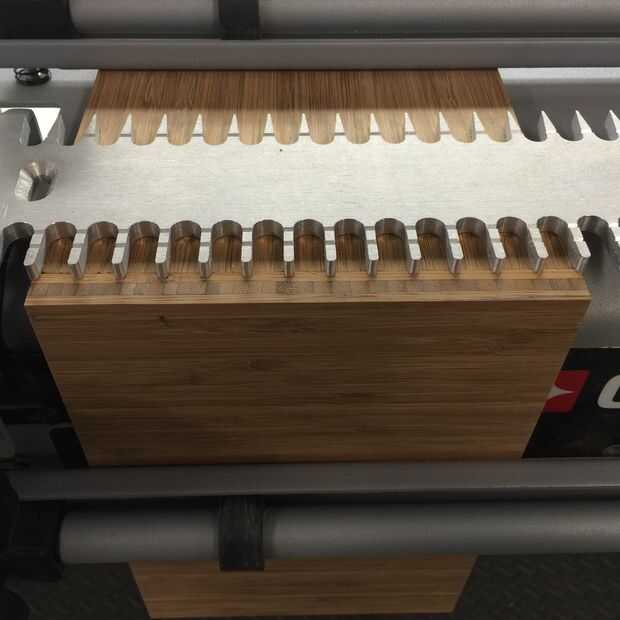

- Cortar colas de Milano en las piezas delantera y trasera (ranuras rectas en plantilla y la cola de Milano). Cortar pernos en las piezas de la izquierda y derecha (ranuras de ángulos en plantilla y broca recta). En las piezas izquierdas y derecha, no se corte el perno en la parte superior. La parte superior de cada una de estas piezas requiere un pin medio que necesita cortar para caber a mano. Si se intenta cortar este último pin con el router, se desprender demasiado material.
3. cortar las ranuras en cada pieza:

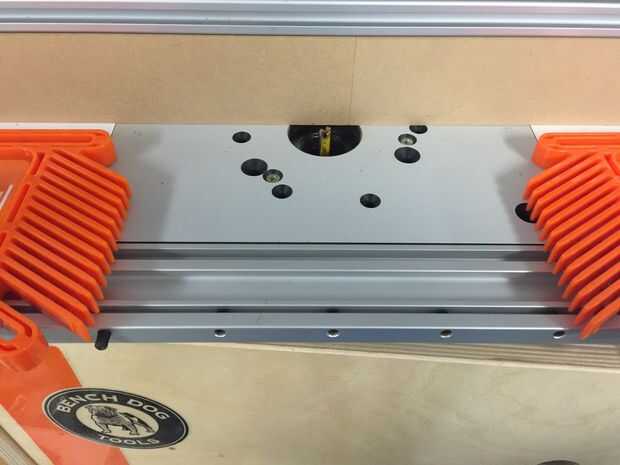

- Una mesa de router con una buena valla regulable es crucial para el corte de las ranuras. Que midió la distancia con pinzas y recortes para asegurar que estaban en la ubicación correcta de la prueba. Todas las ranuras fueron cortadas con un 1/4" conjunto a dos profundidades de bits Whiteside. 1/16" para cada una de las ranuras de divisor y 1/4" para las ranuras superior e inferior.
- Puesto que muchas de las ranuras no recorrer todo el camino, usted necesitará hacer paradas apropiadas para cada pieza. Mayoría de las veces, coloqué tiras de cinta hacia abajo para indicar los lugares de parada. A veces, esto significa que necesitan cuidadosamente Deslice la madera en el poco movimiento y corte a la parada.

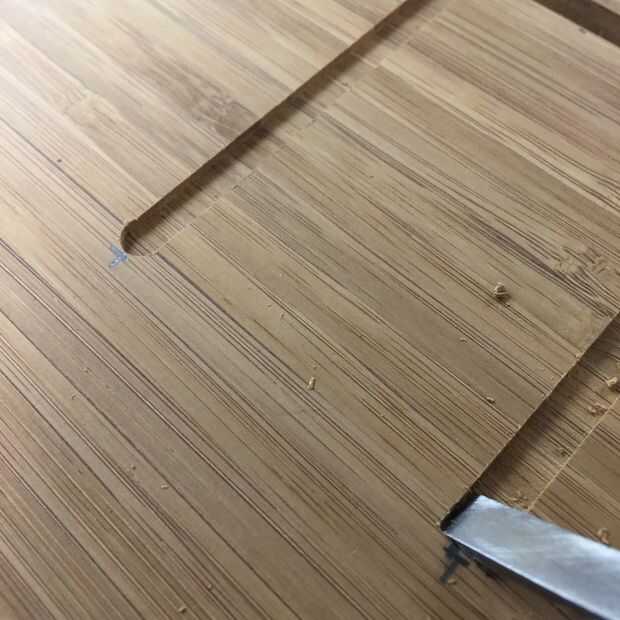

- Después de cortar las ranuras de separación, las tapas tendrán que enfrentaron con e 1/4" cincel.

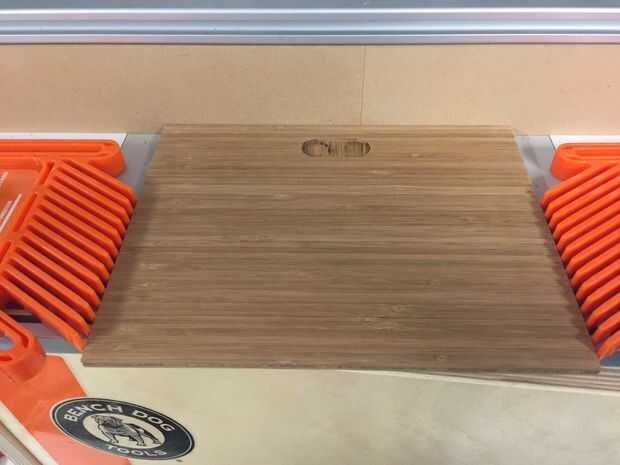

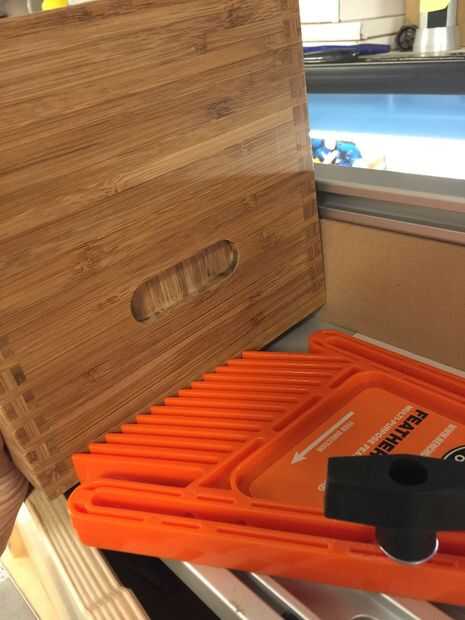

4. cortar ranuras de dedo en la izquierda, la derecha y la tapa
- Las ranuras del dedo fueron cortadas con un 3/4" poco recta. Se cortaron a 1/4" profundidad en los laterales y 1/8" profundidad de la tapa. Después de instalar el 3/4" recto poco en la mesa de fresadora, siempre hacer una prueba de corte Compruebe la profundidad de corte.
- Ajuste la guía para controlar la ubicación de la ranura. Paradas en la izquierda y derecha para controlar la ranura de ajuste. Las paradas deben ser ceñidas con las piezas de material.
- Asegure la pieza en un ángulo ligero contra el muro entre las dos paradas. Encienda el router y baje lentamente la pieza en la broca mientras manteniendo un contacto firme contra el tope-guía. Deslice con cuidado la pieza a lo largo de la valla entre las dos paradas para cortar la ranura. Sujete la pieza firmemente contra el tope y apague el router. Después de que la broca deja, retire con cuidado la pieza.
5. Perfore los orificios para la captura de imán
- Los imanes son 3/8" de diámetro y. 100" de profundidad. Corte los orificios para que los imanes colocar al ras de la superficie. Inicialmente, sólo usé un imán en la tapa y una lengüeta de acero en la caja. pero no llevó a cabo lo suficientemente fuerte. Los imanes son muy fuerte cuando tratas de sacarlos aparte, pero tardan mucho menos fuerza para deslizar a través de uno a otro. Tuve que quitar la pestaña de acero y reemplazarlo con un imán. En las fotos, puedes ver que he tenido que rellenar en la ranura. Usted necesitará utilizar un cincel de 1/4" para extraer cuidadosamente el pedazo de centro de la broca de fresadora.
6 Compruebe para ajuste y ajuste
- Montar los dientes parcialmente para asegurar que cada conjunto se deslice. Ya debidamente cortados dientes Acomódesela plyboo puede astillarse en el grano del borde, no se recomienda montar las juntas completamente. Usted probablemente dañará más desarmarla para montaje y cola real. Para los divisores, tapa e inferiores, tenía forma cónica los extremos para encajar en las ranuras. Mi 1/4" bits cortes un. 245" surco, considerando que era mi 1/4" plyboo. 255". Así que cada uno de los extremos de 1/4" piezas eran lijar ligeramente para adaptarse. Si tienes que hacer esto, asegúrese de guardar su serrín. El aserrín fino será muy útil para llenar los agujeros más adelante. Una vez que las piezas asienten completamente en las ranuras está listo para el montaje final.
