Paso 4: La soldadura
Transferir el circuito a la Junta Perma-Proto. Aparte del hecho de que esta tarjeta está diseñada para encajar perfectamente en la lata de la menta, es un tablero de dos caras realmente muy bien hecho con los agujeros del circuito plateado completamente bien. Este proyecto aprovecha esto mediante el uso de la parte posterior a la soldadura en los soportes de celda de moneda.
Se puede utilizar casi el exacto mismo pin colocación va de tablero a tablero Perma-Proto. Aquí están algunos consejos y cosas para prestar atención a:
(a) de la soldadura en el zócalo DIP de 8 pines, pero no pone en el chip ATtiny85 hasta haber soldado todos los componentes para evitar que se dañe por el calor del soldador.

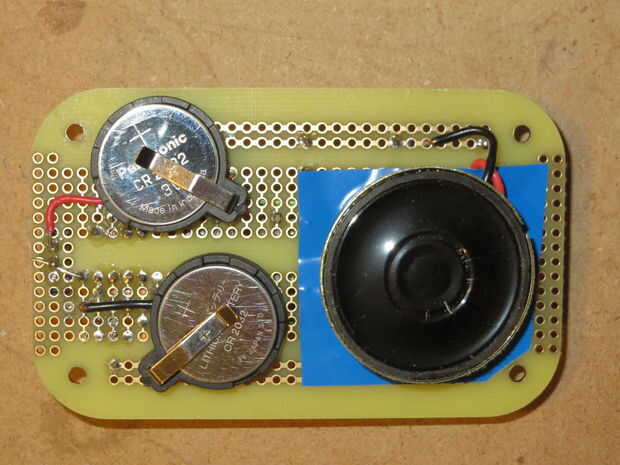

(b) pone el altavoz y soporte de celda de moneda en la parte posterior de la Junta. El posicionamiento se muestra en la foto, pero puede que necesite ajustar esta función no es el tipo exacto de botón celular que se obtiene, y su espaciamiento del perno. Sólo asegúrese de que cada batería va desde los +-carril a una fila de "vacía" en la placa que luego puede conectarse el interruptor. Conecté una batería de fila 6 en el + tren a fila 12 y el otro de la fila 4 en el - carril a fila 11. Entonces corrí cables de filas 11 y 12 para el interruptor en el borde. Para ello después de que has soldado a todo lo demás. Los cables negro y rojo que el interruptor es necesario ejecutar parcialmente debajo de las pilas, así que poniendo en los cables primero, luego los titulares de la batería.
(c) poner alguna cinta aislante en la parte posterior de la placa de circuito para evitar cualquier cortocircuito del altavoz de la carcasa.
(d) en este paso, puedes optar por incluir un interruptor (en la foto) o bien omitirlo. Si lo omite, sólo asegúrese de conectar las dos baterías en serie.
