Necesitaba una resistencia variable con una gama muy amplia de resistencia, de 1 ohm a 10 megohms.
Tenía un conjunto de interruptores de rueda pulgar década que fueron recogiendo polvo durante los últimos 5 + años (el plan original era hacer un thermocyler análogo donde se establecería los valores de temperatura y tiempo con los interruptores de rueda de pulgar pero luego arduino sucedió!). Piensa que es hora de que utilizan éstos para una caja de resistencia de la década. Salido bien, aunque era mucho más trabajo que yo había previsto.
No hay mucho hacia fuera en la web sobre la construcción de estas cajas década lo realmente avance sobre él excepto aprovechando las resistencias en ohmios 99, 99 kohmios y 99 Mohms darme la capacidad para crear divisores de tensión x 10 y para reducir la resistencia de conmutación en el rango más bajo.

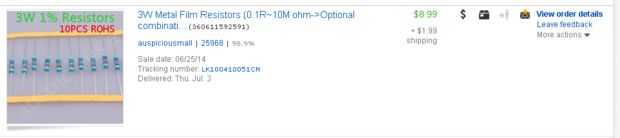

Los bajos valores de resistencia, que necesitaba al menos unos cuantos watts de potencia capacidad de manejo por lo que descartó resistencias de montaje superficial (cerca de 1/10 W o menos) y el estándar resistencias de 1/4 W por el agujero. Vendedores de eBay de China tenían un surtido de 1 resistencias de W de % 3 de 0,1 ohmios a 10 Megaohmios por alrededor de $10. No necesito 3 W para las resistencias de valor superiores, pero para uniformidad que decidió utilizar los 3 vatios. Yo también no usó las resistencias de 0,1 ohmio como la resistencia interna de los interruptores más de 0.05-0.1 ohm.
Así que para una caja de resistencia de ocho década con la gama más baja de ohmios de 1-9, seguido de 10-90 ohms, 100-900, 1K - 9K, 10K - 90K, 100K - 900K, 1M - 9M y 10M - 90M, necesitaría 8 de mi cambia de década. Estaba preocupado por fugas en el rango de ohmios de 90 M pero pensamiento le daría un tiro.
Y sí esto le dará exactitud 1%, por lo que los últimos dígitos en cada posición sería irrelevantes. Es decir, si seleccioné 99,999,999 (casi 100 Mohms) el error sería casi 1 Mohm que los últimos seis dígitos (99, ***, ***) no tienen mucho significado. Ahora si tuviera 0.1% resistencias podría agregar un dígito adicional relevante pero no vio ningún resistencias de 0.1% en ebay.
