Paso 1: Montaje del interruptor de la década
He mostrado el interruptor que tenía. Suya puede ser diferente así que asegúrese de que usted consigue el cableado correcto. El diagrama del circuito fr la caja de resistencia de 8 años se muestra en un formato simplificado.

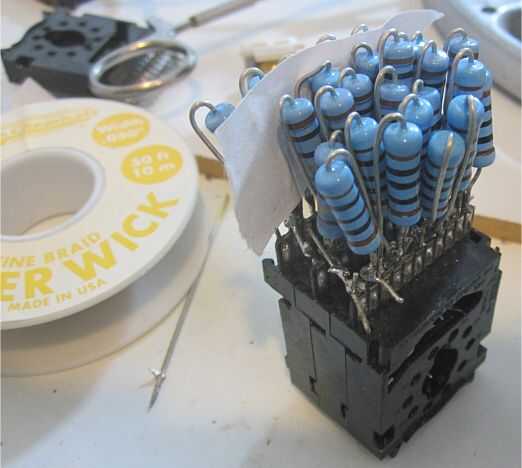

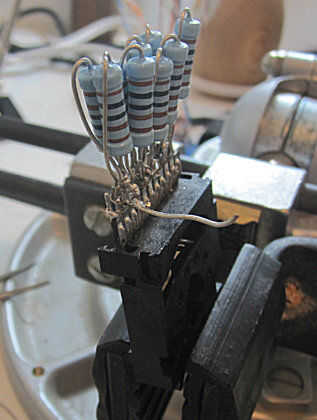

El interruptor de la década que tenía fue diseñado para ser montado de PCB pero decidí soldar los cables directamente a los pines del interruptor. Esto resultó para ser mucho trabajo debido a la grande de 3 W resistencias y la pequeña echada de los pines en los interruptores de la década. Después cada interruptor tenía a prueba con un ohmiómetro cortocircuitos y tuvo que utilizar la mecha de soldadura para aspirar la soldadura de puentes.
Por el momento que estaba listo para los últimos tres conjuntos de resistencias de la soldadura estaba agotado. Así que decidió poner las resistencias últimas 27 en un tablero de Vero, envuelve el alambre de una resistencia alrededor de la resistencia anterior para crear una cadena y luego soldadas teflon cubierto alambre de cobre sólido de un cable Cat6 (típicamente 23 gauge) al final de cada resistor en la cadena. El otro extremo de estos cables fueron conectados a los switches.
