Paso 2: Rojo diodos y resistencias

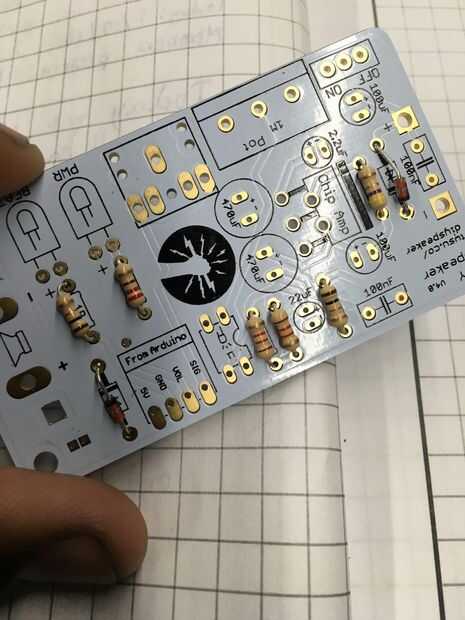

Encontrar los 2 diodos que es negro, rojo, gris, andred. Doblar alambres los 2 diodos en forma de u y colocarlos en la zona del PCB que tiene un triángulo con una línea horizontal a través de ella y una línea vertical junto a la punta del triángulo. Hacen para comprobar la polaridad. La raya negra sobre el diodo indica que lado es negativo mientras que el color rojo indica que es positivo. Soldar los diodos en la placa y cuando termines usa un cortador de alambre para cortar los cables en exceso de los diodos. Doble los cables de las resistencias en el kit en forma de u. Coloque el resistor de valor correcto en los derecha ohmios y la unidad de medida de ohmios es R, R7, K2. Coloque las resistencias oro, oro, negro, marrón en la zona que se señala con 1 R. Coloque el resistor de oro, marrón, rojo, rojo en la zona con 220R en él. Coloque las resistencias oro, rojas, rojas, marrón en el área con 1 K 2 en él. Coloque el resistor de oro, oro, púrpura, amarillo en la zona con 4 R 7 en él. Soldar las resistencias en la placa a continuación cortar el cable sobrante en la parte posterior del PCB.
