Paso 3: Condensadores, circuitos integrados y estéreo

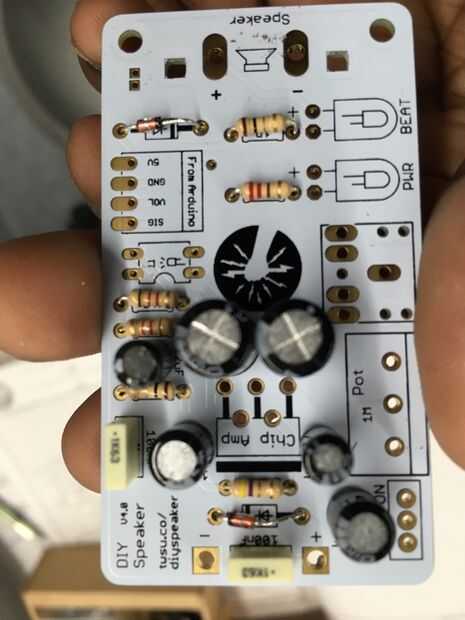

La soldadura del condensador de cerámica de 2 que es beige y tiene .1k63 en la parte superior, a la zona del PCB que tiene el número 100uF en la parte superior una señal absoluta con dos línea horizontal saliendo de los bordes de la misma. Soldadura de los condensadores electrolíticos de la región indicada según su uF valor y asegúrese de colocar el cable más largo del condensador en el signo positivo son para el condensador electrolítico de uF específica. Corte los cables exceso en la parte posterior del PCB después de soldar. Doblar las dos patas del LED abajo ward y el lugar en el área con un símbolo de LED Asegúrese de que LEDs son opuesta de PCB, y luego de la soldadura. Luego cortar el exceso de cable en la parte posterior de la PCB. Soldar el circuito integrado que es una pequeña caja con 5 patas dobladas y que tiene un metal con un agujero en la parte superior en el área con palabra Chip amplificador en él. Coloque el enchufe jack estéreo, que es de forma rectangular con un agujero para el cable de cable de buey conectar, en la zona con 5 agujeros con el orificio central por encima de otros.
