Este instructable trata de hacer una caja de cobre blindada.
Resumen electrónico
Un fotón de un tubo multiplicador de fotos raras alimenta un pulso estrecho espinilla en la única entrada gold BNC.
Dentro de la doble pantalla electrostática reside un + - regulado suministro ver las dos últimas fotos y el amplificador de video de alta velocidad de delicada electrónica / construcción de integración en curso.
El ruido generación LED se enciende mucho después de la integración electrónica del fotón es completa y diferentes señales de salida fueron enviadas a los plata conectores BNC. Los LED son indicar éxito de procesamiento de señal de etapas críticas que puede o no puede suceder.
CONSTRUIR una caja de cobre escudo metálico
Sustrato:

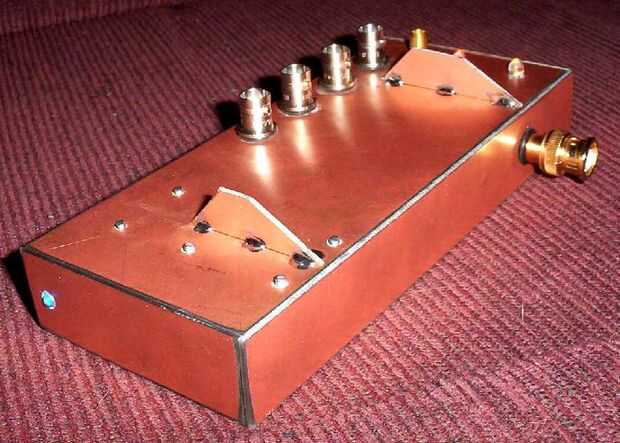

El material del PWB fue fácilmente cortado con un cortador de papel grande en las formas para el exterior seis lados. Entonces lugar a cuatro lados y ficha de la soldadura dentro de los bordes para un ajuste preliminar. Asegurándose de que la gran placa base ver fotos 1 y 2 de la parte superior y cuadros 3 y 4 de la base es cuadrada con cada lado.
Si un lado está apagado (no cuadrado) puede ONU-soldadura todas menos una de las pestañas que permite que fácilmente flex el material al cuadrado en el extremo suelto y ficha la soldadura en el lugar. Ahora Naciones Unidas-soldadura última ficha y ver el lado cuadrado-para arriba fácilmente. Soldadura de pestaña este fin añadir varias pestañas más un buen asimiento.
Coloque los lados cortos en posición cuadrada y soldadura ficha ellos en este lugar es que el circuito de acople cobre substrato para los amplificadores de video rápido electrónicos.
Cubierta:

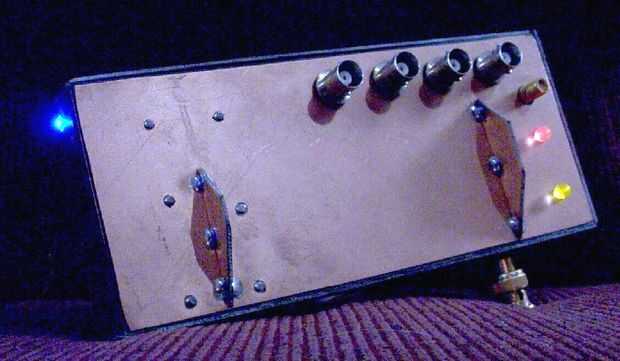

Soldadura de pestaña de la tapa restante y lado Ver imagen 3d y prueba de ajuste. Recorte los lados en y ficha a un rápido ajuste de la soldadura.
Cerca de los bordes:
Comenzar la soldadura se ejecuta de ficha. Esto es importante, no se debe hacer un continuo soldadura funcionamiento (hebilla su caja) como la soldadura se contrae al enfriarse.
En cambio la soldadura entre cada pestañas o más por lo que han dispersado soldadura ejecutar secciones (como un tornillo de rueda de coche secuencia de apriete).
En última instancia el interior cobre debe ejecutar la soldadura completa continua.
Acerca de soldadura:
Hospitales, el ejército y no me gusta la soldadura sin plomo grietas, la edad es una mala noticia. Evitar a menos que tenga que vender a los consumidores del gobierno protegido.
Instalar tomas de corriente de batería:

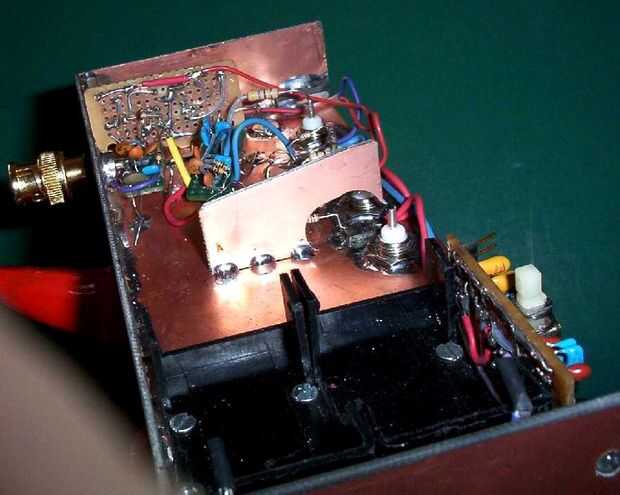

Diseño del componente de batería posición y montar véase el cuadro 4. Evitar cortocircuitos en el exterior al interior de escudo por el retiro de borde de cobre. Yo use un ohmímetro para comprobar.
Cortar y preparar un escudo batería y regulador para la cubierta véase el cuadro 3.
Entrada / salida:
Finalmente decidir sobre las conexiones del mundo real de circuito y algunos agujeros de acceso. Es mejor no corta los escudos con un cuerpo de conector.
Casi listo:
Puede usar una de 6-32 tuerca hexagonal-largo para soldado en las esquinas a pestillo de la cubierta, ver la última foto.
AHORA:
Se puede colocar o construir su electrónica en la caja de cobre blindada...
