Paso 4: Puertos de la parte posterior de la vaina

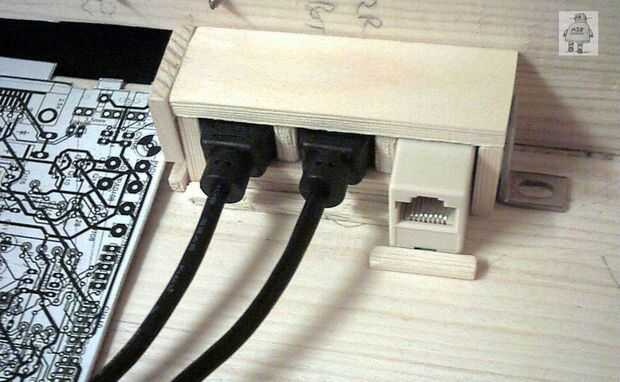

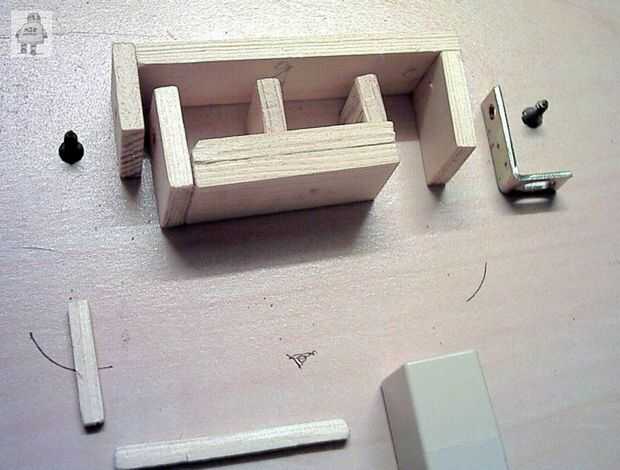

Para ampliar los dos puertos USB libres en el centro y la toma de red RJ45 en la Raspberry Pi, he creado una pequeña vaina para sostener los cables/adaptadores de extensión. Esto es hecha de recortes madera de pino desde el proyecto hasta ahora.

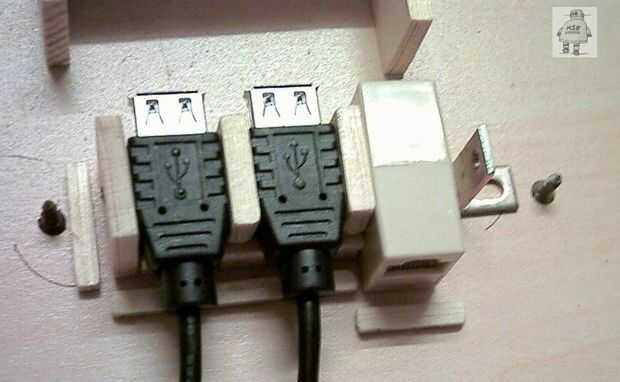

Para sostener los extensores USB en su lugar, usted podría caliente pegamento pegar en la madera. Usé algunos polimorfo retenerlos, por poner algunos surcos gruesos en las carpinterías en los cuatro lados a su alrededor y entonces el embalar polimorfo caliente debajo y alrededor de, antes de unir las dos mitades de la cápsula y exprimir.
El polimorfo apretones en las ranuras en la madera y las características del extensor de USB, y forma un sólido montaje no pueda deslizarse.

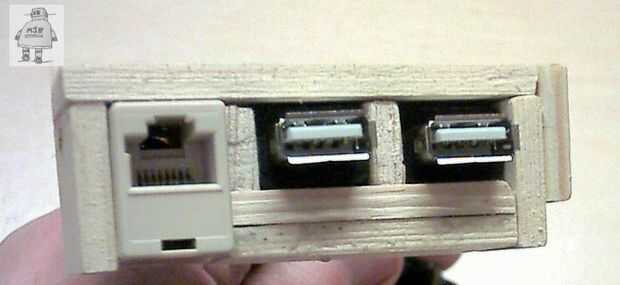

La extensión de la USB se realiza utilizando dos extensores de enchufe USB A corto y la red se extiende utilizando un acoplador RJ-45 (fotografiado) y una corta blanca Cat-5 parche el plomo (no mostrado).

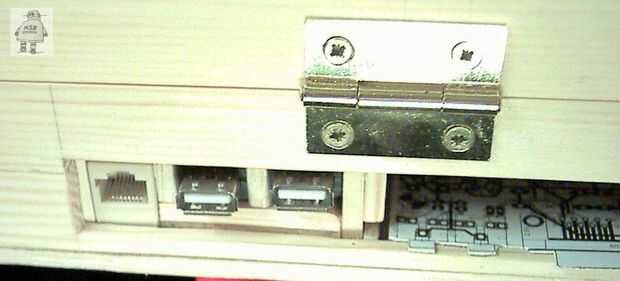

Tres pequeñas "paradas" fueron pegados en el caso de localizar positivamente la vaina en la parte posterior de la caja. Es difícil ver, pero hay un espacio entre la vaina y la parte posterior de la caja, para que un panel colocar allí.
