Paso 7: Cable Passthrough muescas

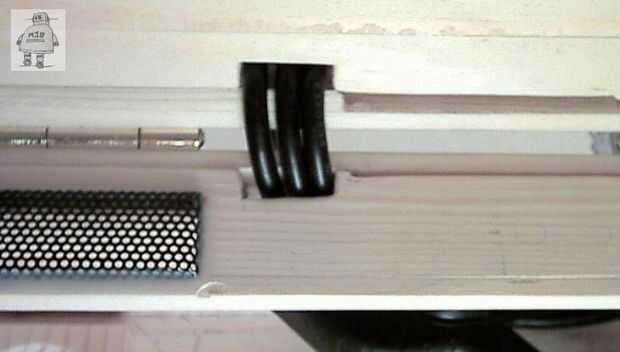

Los cables pasan a través de la zona de bisagra entre la base y la tapa. Hay un cable de datos USB (conecta el USB de repuesto frambuesa Pi puerto al hub USB en la base), dos los cables de alimentación USB (separado 5V alimenta la pantalla HDMI Pi y Pi de frambuesa), un extensor de cable de red y dos cables de cinta: 40 camino (frambuesa PI IO) y 26 (otras interconexiones para mi PCB).

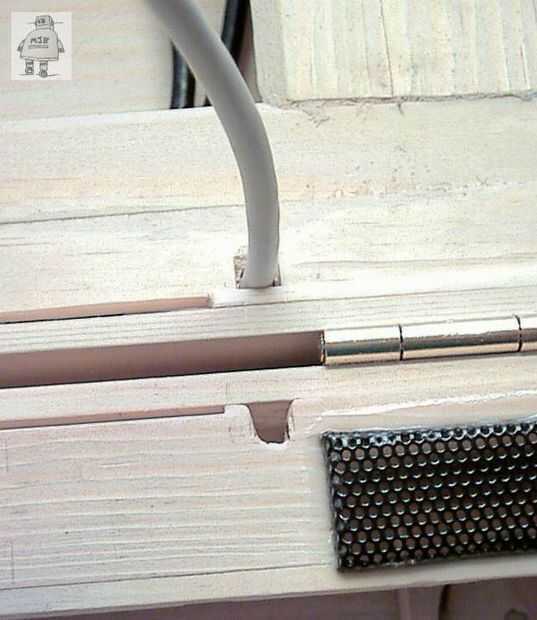

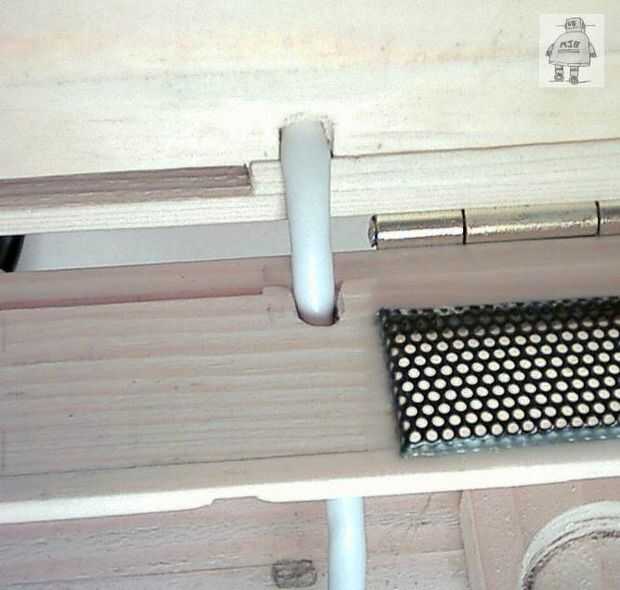

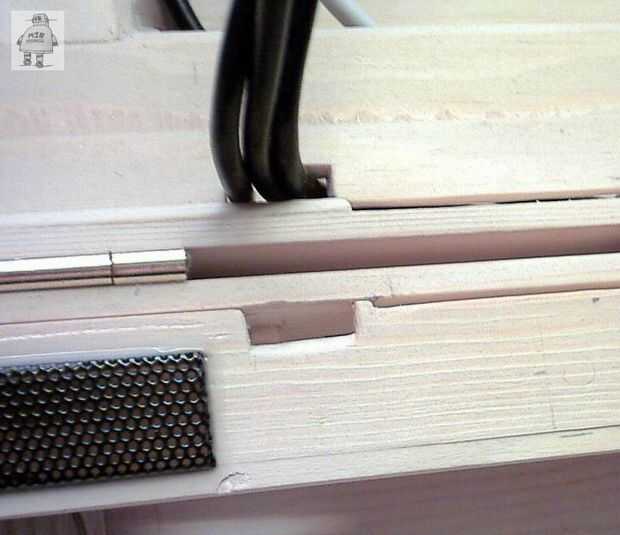

Para ello, se cortan muescas correspondientes en el panel de teclado y el panel de la pantalla. Estas necesidad de proporcionar suficiente movimiento para los cables se deslice dentro y fuera de la tapa, de lo contrario la caja no se cierra.

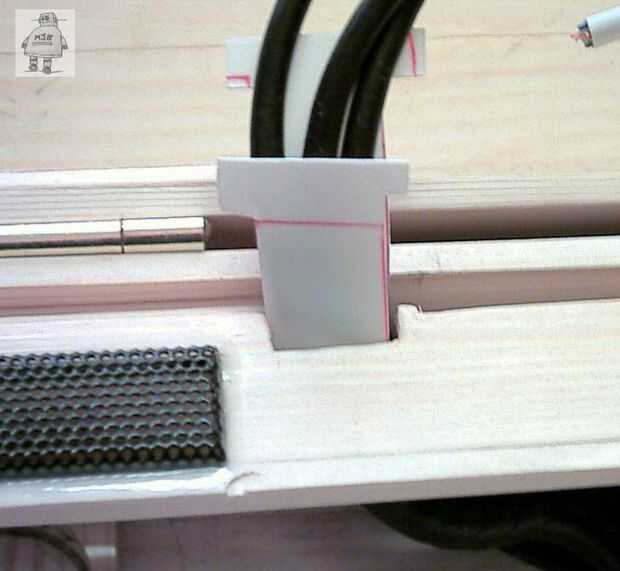

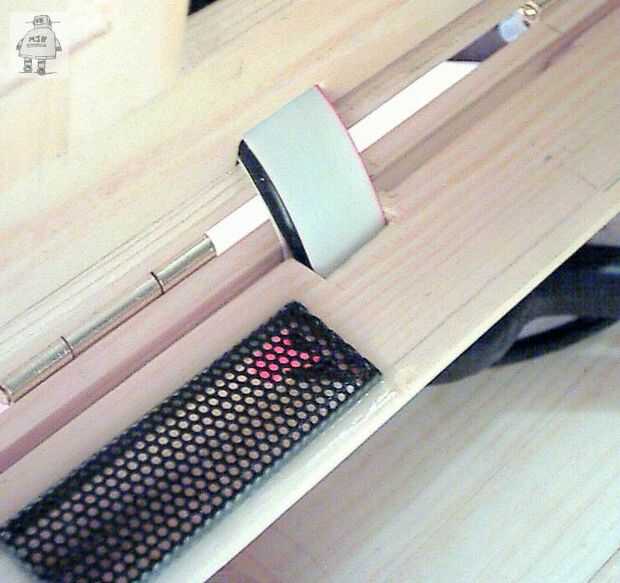

Para los tres cables USB, corté algunas piezas de hoja brillante de HD de poliestireno (de un envase de helado) para ir sobre y debajo de los cables para evitar que se pegue a la madera (debido a la fricción). Estas piezas tienen forma de T para mantener en la tapa y sean lo suficientemente largos que ellos no desenganche cuando la tapa está completamente hacia atrás.
También se nota finas muescas tomadas hacia fuera para que los cables de cinta pase a través. Estas son sólo ancho suficiente para pasar los cables de cinta.
Corte y taladrado más se necesita en este panel cuando tengo el PCB que contiene interruptores y LEDs que Irán en el medio.
