Paso 11: toques finales
El flash LED para la posterior frente a la cámara necesita un difusor para ayudar a difundir y suavizar la luz de los LEDs blancos de alto brillo. Esto fue cortado de una cabeza de plástico difusor para una cámara SLR flash.

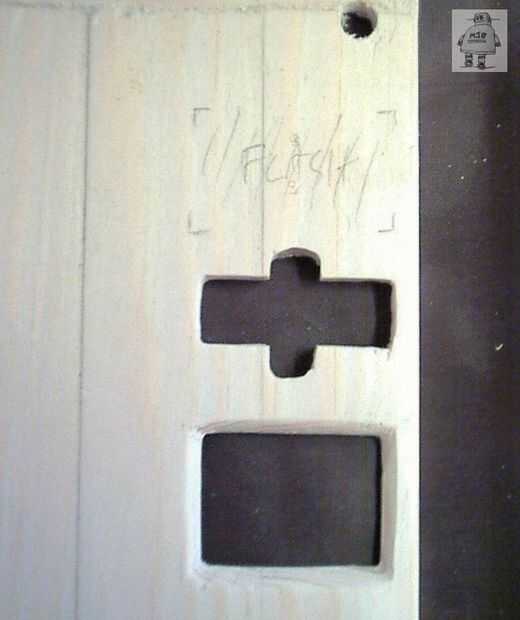

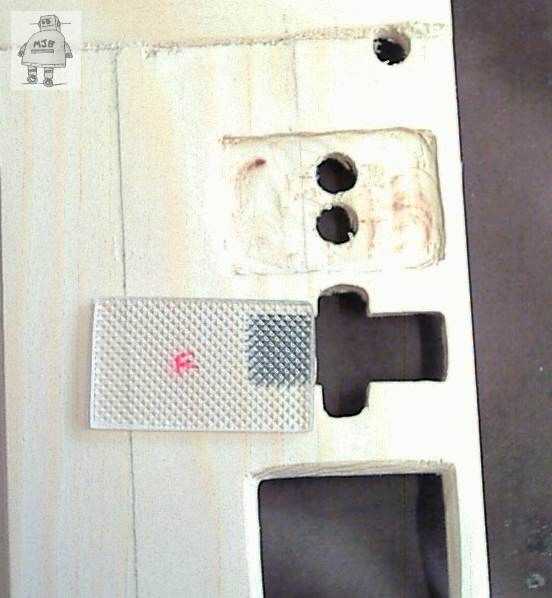

Utilizando la impresión del PCB Eagle como una plantilla, dos agujeros de 6mm fueron perforados a través de los LEDs participar en, y luego un reembolso fue cortado para tomar el difusor.

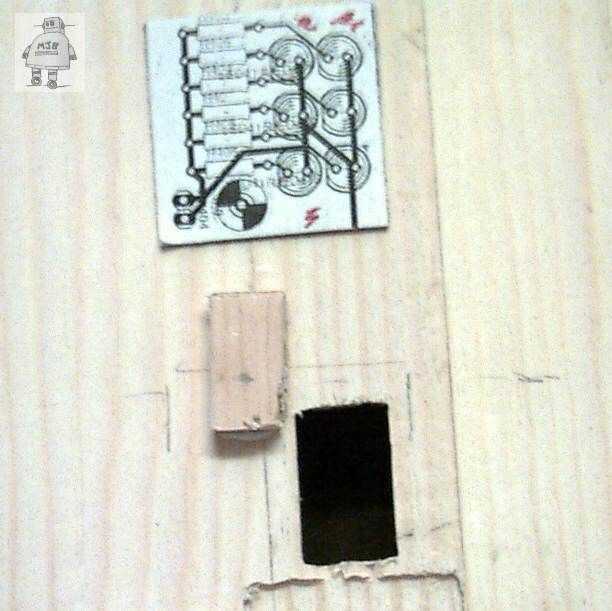

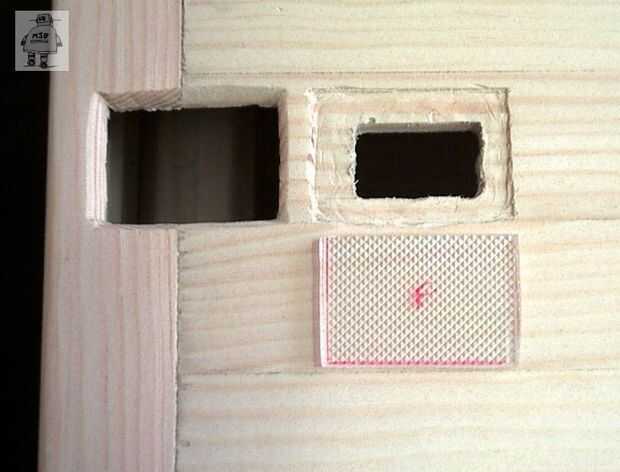

Se instala un segundo difusor para el flash de frente en la tapa exterior. En lugar de seis agujeros, corté un agujero cuadrado para borrar todos los seis LEDs a la vez.

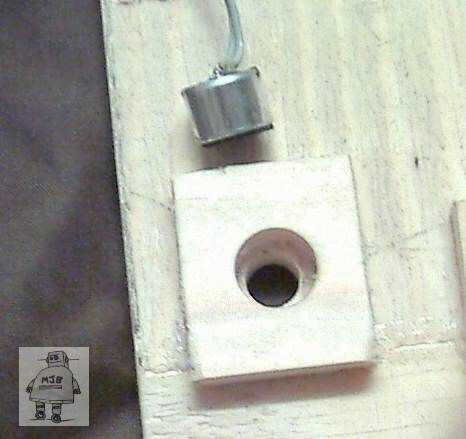

Para grabación de audio, un micrófono omni-direccional electret está montado en el bastidor de la pantalla, un agujero de tamaño insuficiente en el marco permite que el sonido en y un orificio de ajuste apretado en un bloque pequeño de madera conserva el micrófono en el interior. Esto conectará a un dispositivo de sonido de USB conectado a la frambuesa Pi.

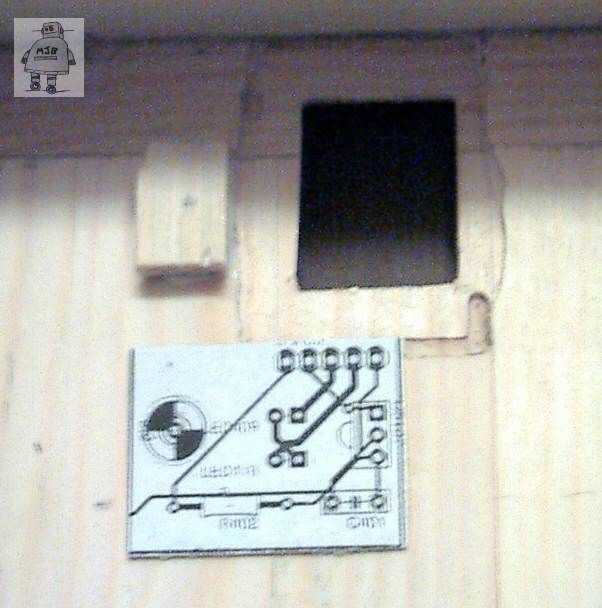

Para ayudar con el pequeño PCB en el lugar de montaje, unos pequeños bloques de madera estaban pegados por la parte posterior flash (LED 2) módulo de LIRC (IR Tx/Rx) y parte delantera flash (6 LED). Esto le dará más gruesa madera poner tornillos pequeños en.

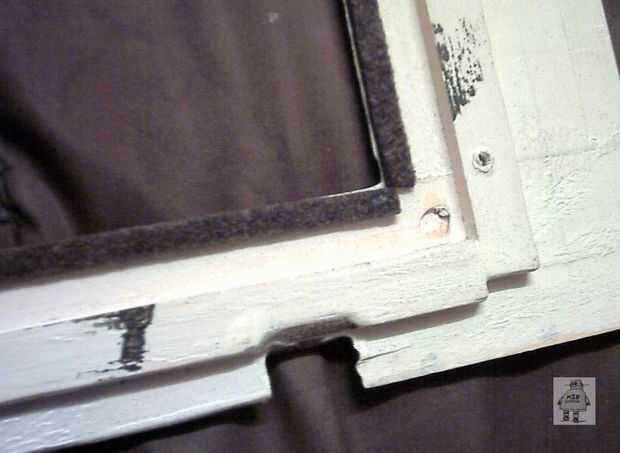

Por último, unas tiras de fieltro autoadhesiva fueron puestas alrededor del borde de la pantalla, para proporcionar un sello protector acolchado para la pantalla HDMI cuando está equipado.
