Paso 8: Pantalla Panel montajes y paradas
Los pivotes de panel de pantalla y salida de la tapa, para permitir el acceso a la tarjeta SD (sistema operativo) para fines de respaldo de sistema operativo.

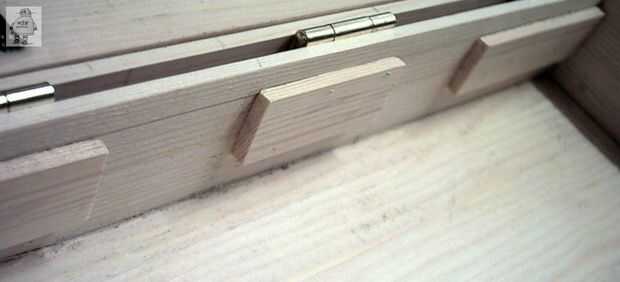

Tres cuadras de parada están posicionados para apoyar la parte inferior de la pantalla. Además, proporcionan más mordida para los tornillos de la bisagra. Esto pone la pantalla ligeramente empotrada en la tapa, en la parte inferior. Las diferencias entre los bloques quedan para pasar cables de cinta planos entre la tapa y la base.

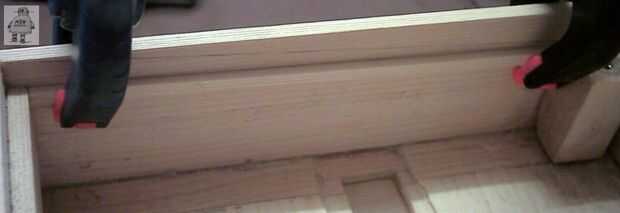

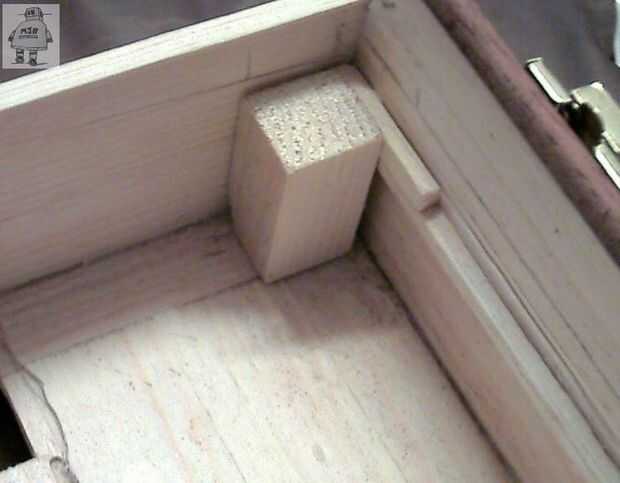

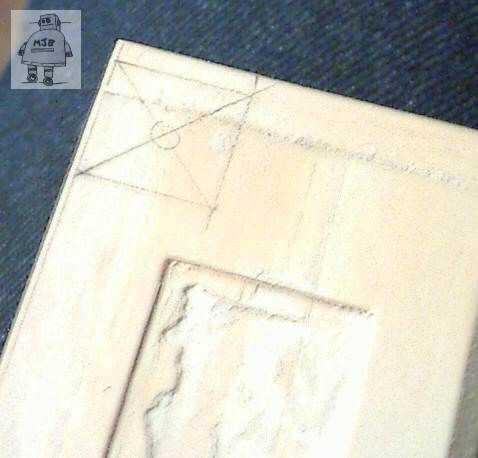

A continuación, el ángulo de la pantalla se establece con algunas tiras finas de parada en la parte superior de la tapa. Los ángulos de la pantalla de nuevo un poco, hasta que quede firmemente contra el módulo de la cámara, por lo que se encuentra más profundo en la tapa. Un bloque de pino cuadrado en cada esquina se utiliza para proporcionar los medios para la pantalla del perno en su lugar en la parte superior.

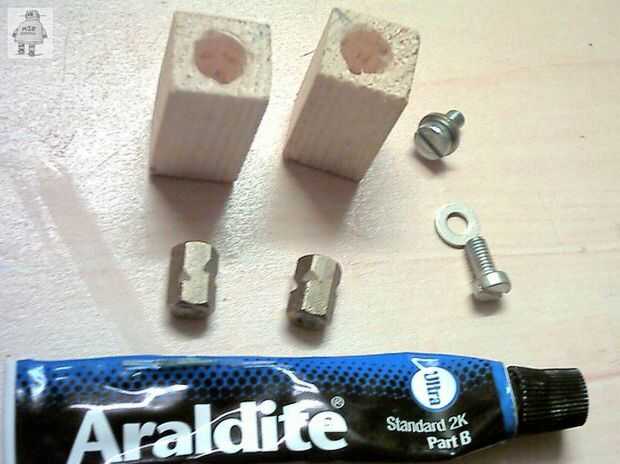

He utilizado 2BA tornillos y espaciadores hexagonales como retenedores aquí. Los espaciadores hexagonales fueron hundidos en los bloques de madera y Araldited en su lugar. Nota: Bloque hasta el agujero roscado en el extremo inferior, para que no llene con epoxi.
También suelo algunas muescas en el lado de los espaciadores para afinar mejor para que epoxy, para asegurarse de que no tire.

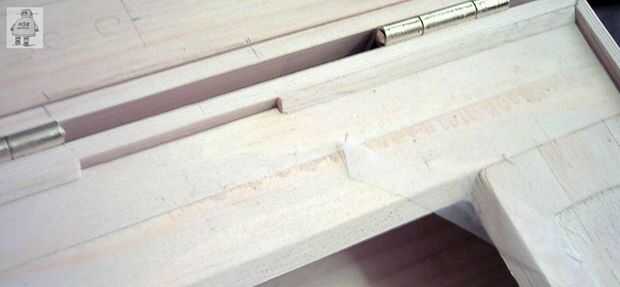

A continuación he añadido un "stop" ángulo por el lado de la cámara no, que se une a la parte inferior y superior de la pantalla en el ángulo correcto. Esto apoyará el borde del marco de pantalla. En el lado de la cámara, se montan dos tiras más cortas, con un vacío dejado por la zona de la cámara.
Por último, tres pequeños pedazos angulares de madera sirven para sujetar la parte inferior de la pantalla. La pantalla se desliza en el boquete entre este y los bloques de la parada de tres, luego gira en y los pernos en su lugar. Estos se recortan de recortes de pino y son como tiras de cuadrante pequeño, y se sientan al ras en el borde de la caja.
