Caja del reloj de la chimenea para Chronulator (metro reloj) (2 / 13 paso)

Paso 2: Diseño y corte

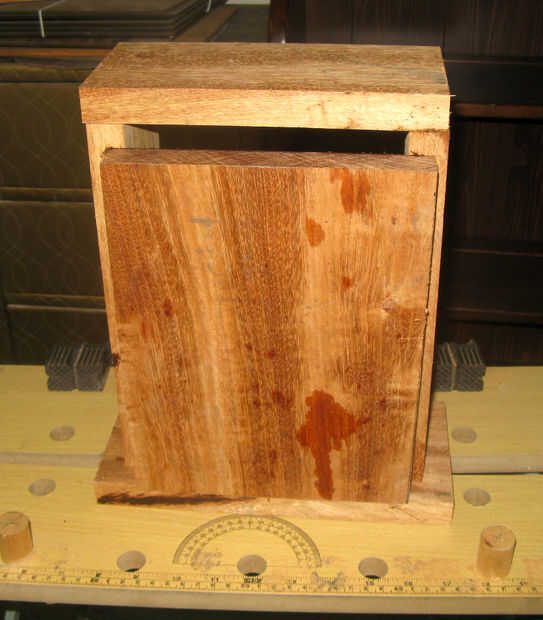

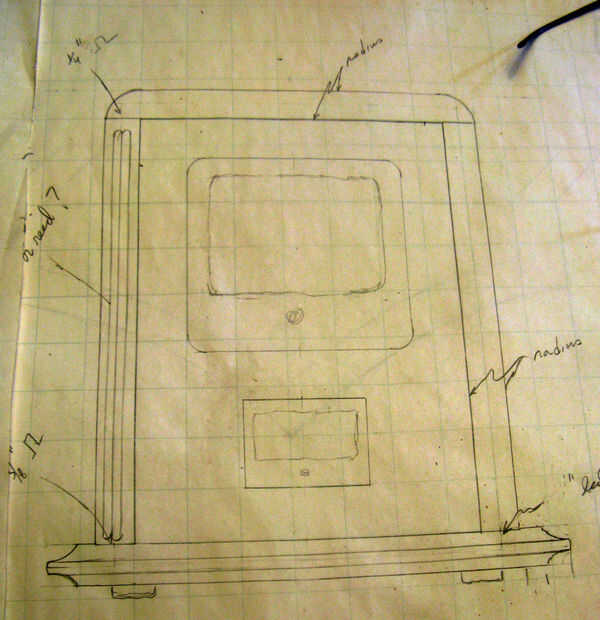

Usar una almohadilla de rotafolio grande que tiene una rejilla de 1 pulgada impresa en él como mi libro de diseño. Cuando no en uso se almacena detrás de un pecho. Me permite establecer la mayoría de mis proyectos a escala 1:1. Esto me ayuda a hacer bien las proporciones. Después me siento satisfecho, hago un bosquejo de cómo encajaría en las articulaciones, y cuáles serían las dimensiones de las piezas.

Las 5 piezas del caso:

1. frente - 7 3/8 x 9 3/4
2. lados (2 piezas) - 3 3/4 x 9 3/4
3. la base - 4 3/4 x 10
4. top - 3 3/4 x 8 3/4

Nota: las dimensiones son de 10" de ancho de la madera

Horario de corte:

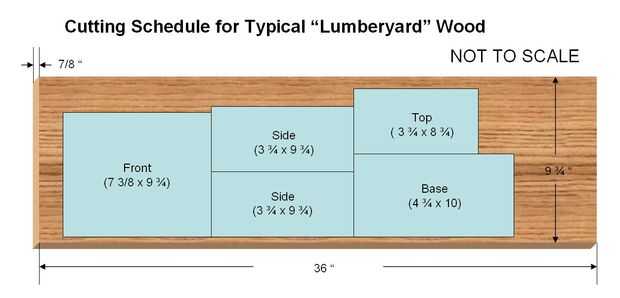

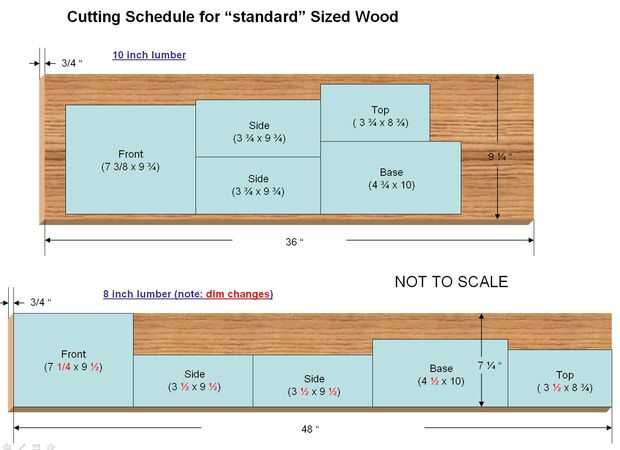

Las imágenes de abajo muestran cómo cortar las piezas del tablero para ambos madera "Maderería" tamaño y para madera de tamaño "estándar". Si usted no puede conseguir madera de tamaño estándar de 10 pulgadas, se muestra un plan alternativo para 8 pulgadas madera. Esta opción requiere algunos cambios dimensionales. Si ves un dibujo con 2 valores posibles para una dimensión, el segundo valor es para la opción de madera de 8 pulgadas.

Antes de cortar madera, compruebe siempre para lo cuadrado. Generalmente si usas madera "Maderería" deberás establecer una verdadera ventaja. Si usted compra su madera de un almacén de tipo Home Depot, generalmente ya tendrá los bordes verdaderos. Use una escuadra para comprobar la placa.
