Paso 4: El Gizmacci
n. gizmacci pl.
Una cosa, dispositivo o parte cuyo nombre es poco importante o desconocido; un gadget, doohickey, chisme, thingamabob, doo-dad o whatchamacallit. Probablemente una mezcla de gizmo y máquina.
En la construcción de la Caja impresora 3D (click en los enlaces para descargar desde Thingiverse.com en formato STL) se utilizan los siguientes elementos para imprimir:

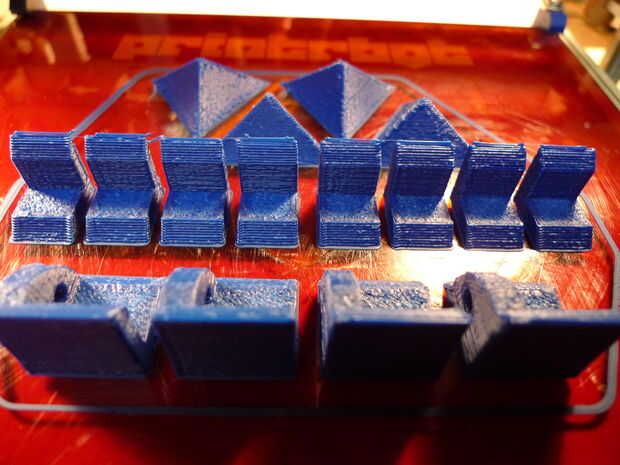

Gizmacci uno

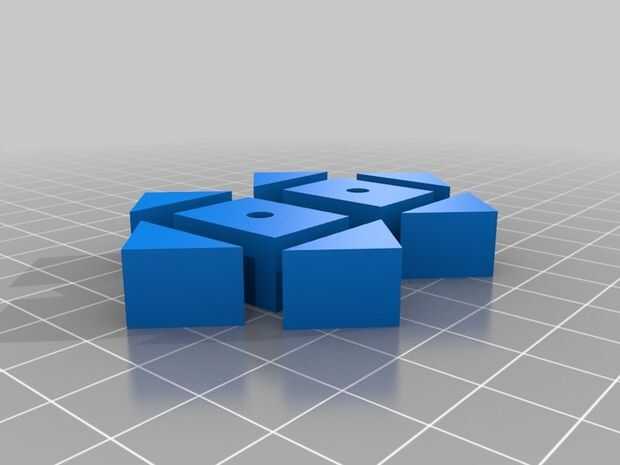

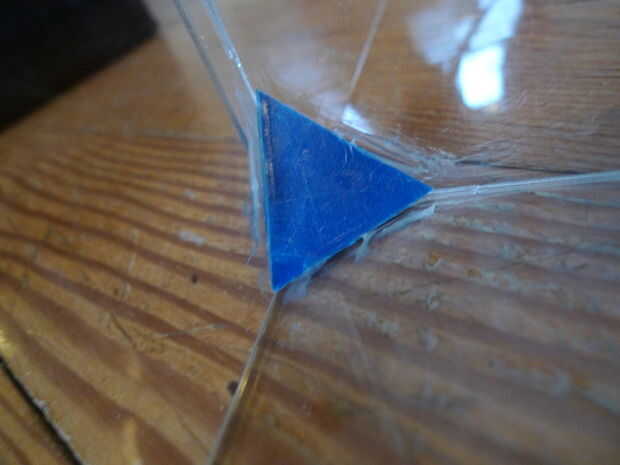

Estos son los soportes para pegar un cuadro de derecho adecuado y cuadrados de hojas de acrílico (plexiglás AKA).
Gizmacci dos

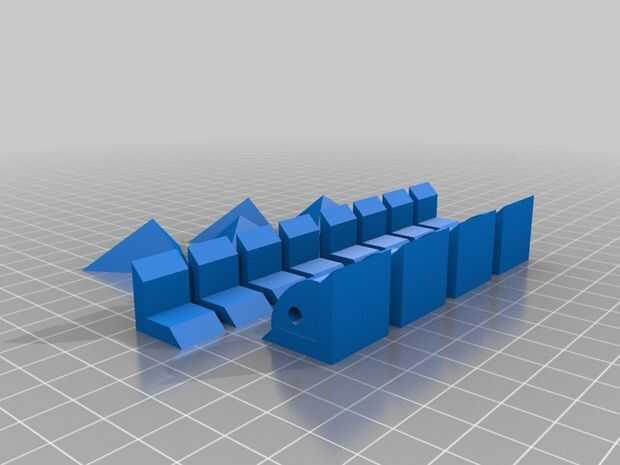

Estos son los soportes adicionales (debe usted necesidad/desee les) para pegar un cuadro de derecho adecuado y cuadrados de hojas de acrílico.
Gizmacci tres

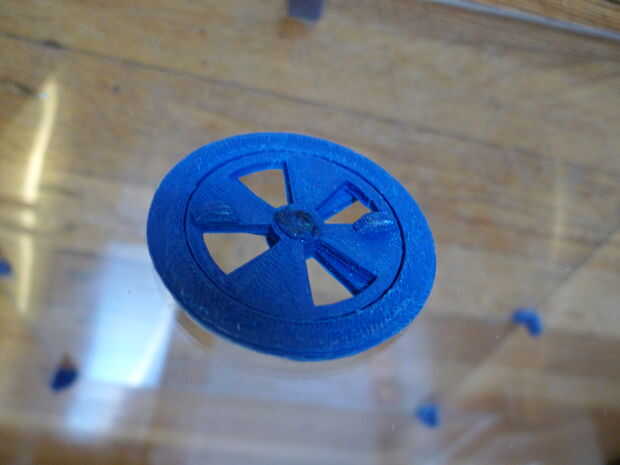

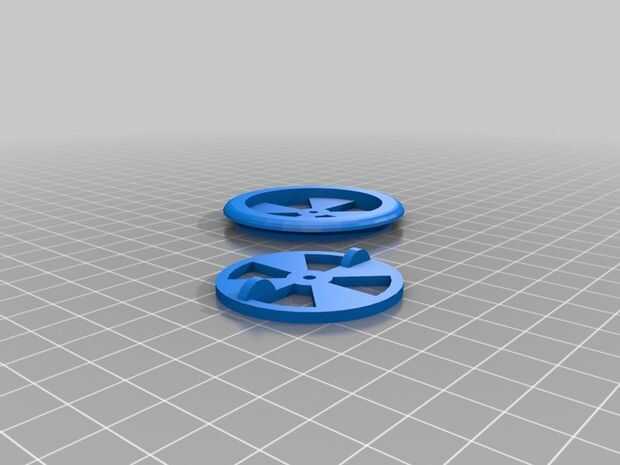

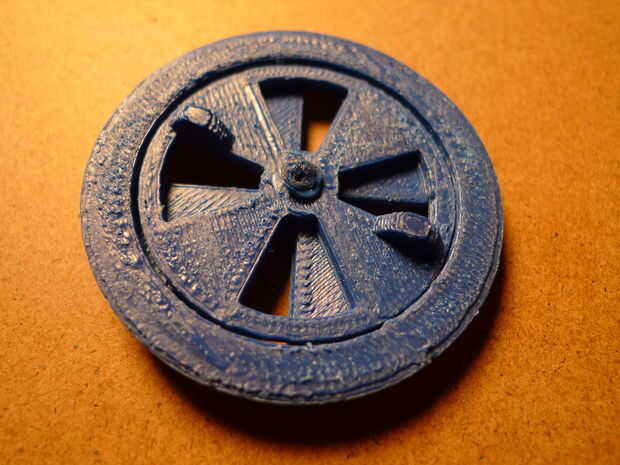

Se trata de un respiradero ajustable que se sientan encima de la caja de plexiglás para pasivo de ventilación aire caliente y los vapores a través de convección. Esto está diseñado para caber en el agujero de 2 pulgadas. He tenido muy buen éxito con un nuevo agujero vio a velocidad lenta.
El pasador de las vueltas de ventilación alrededor es una sección del filamento de 3,0 mm ABS que tiene los extremos "martillados" con un elemento caliente, como un soldador. Usted puede limpiar hacia fuera el pequeño agujero con un 1/8" pedacito de taladro que solo es un poquito mayor que 3,0 mm.

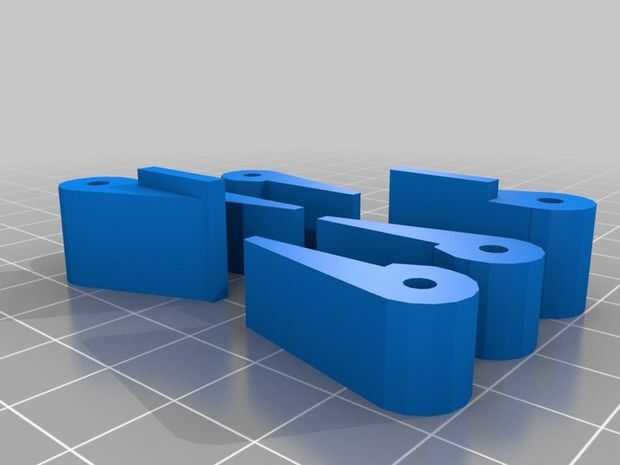

Gizmacci cuatro

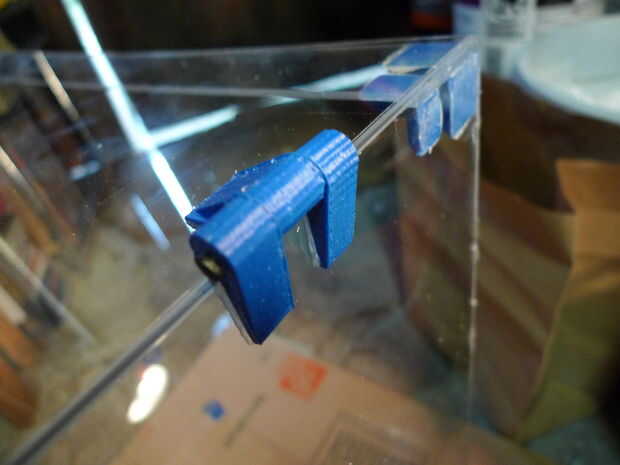

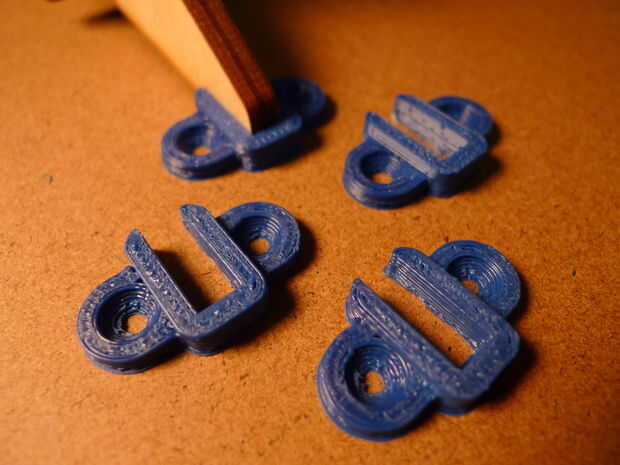

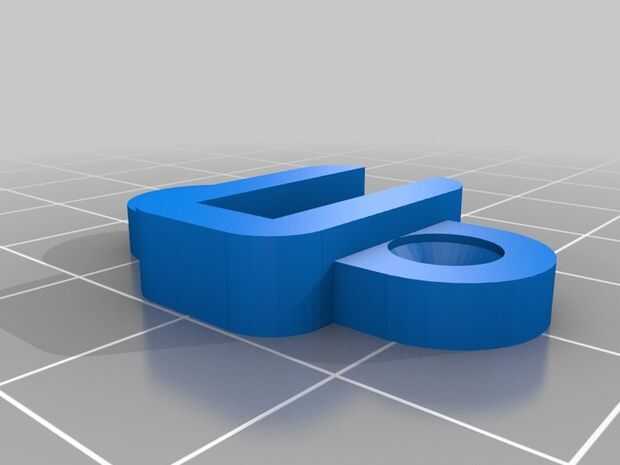

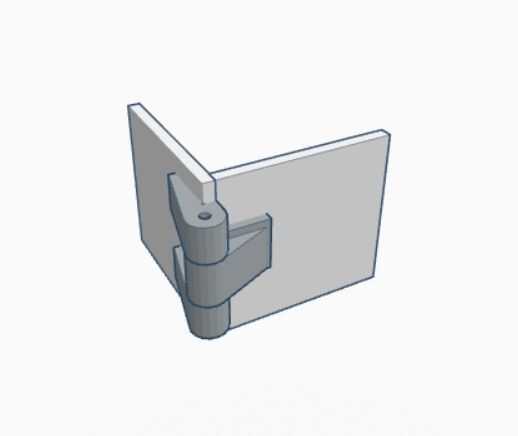

Estas son las bisagras de la puerta al recinto. El pasador de la bisagra se cuelga de es una sección del filamento de 3,0 mm ABS que tiene fines "martillado" con un elemento caliente, como un soldador. Usted puede limpiar hacia fuera los agujeros de la bisagra con un 1/8" pedacito de taladro que solo es un poquito mayor que 3,0 mm.
Estos están diseñados para 1/8 de pulgada-plexi gruesas hojas. Hay dos fuera elementos de bisagra sandwich la bisagra del media. Mate el elemento inferior y el elemento de medio tal que sus lados liso (parte inferior) un beso. Su hinginess será mucho más suave. El diseño de las caras que el plexi debe sugerir el ámbito de aplicación de pegamento.
Gizmacci cinco

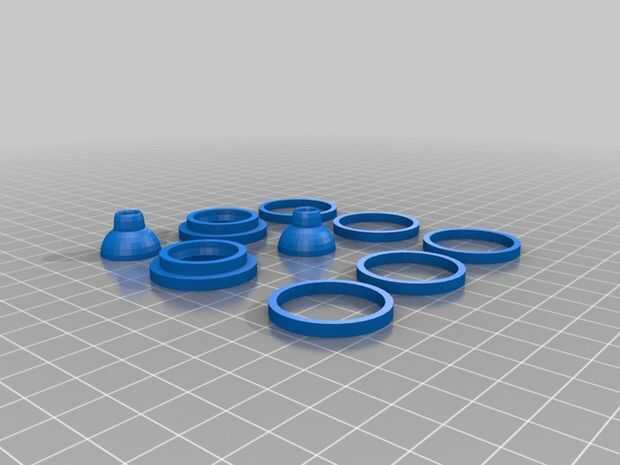

Esta "bandeja" contiene un paso giratorio y anillos de refuerzo para cableado de respiraderos. Todas estas piezas están diseñadas para un agujero de 1 pulgada. Tuve muy buenos resultados con un orificio de 1" nuevo vio a velocidad lenta.

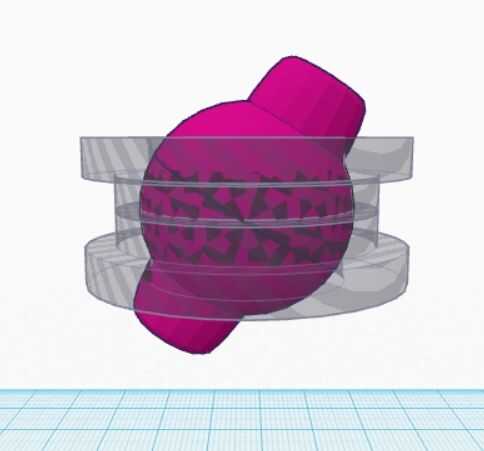

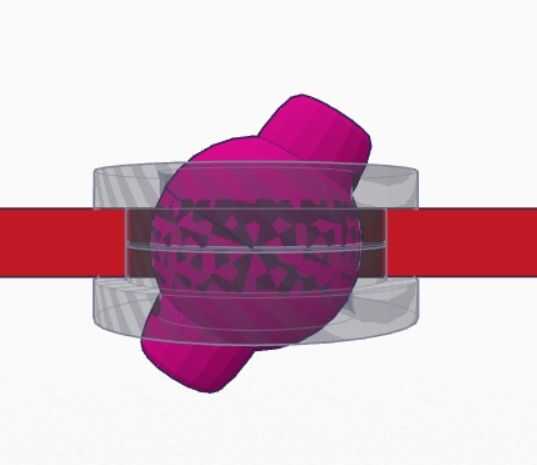

Una característica molesta de la hoja de acrílico es cómo borde defectos de corte o perforación puede desovar grietas de romper el corazón (me preguntan cómo sé esto) creo que reforzar cualquier orificio a través del plexiglás es barato seguro. El paso acoplará 1/4 de pulgada o 1/8 de pulgada hojas (como yo) con un anillo como una cuña. Las imágenes deben demostrar cómo funciona el paso a través del eslabón giratorio. Tenga cuidado de no pegar accidentalmente la bola giratoria en los anillos - debe moverse libremente y estar suelta.

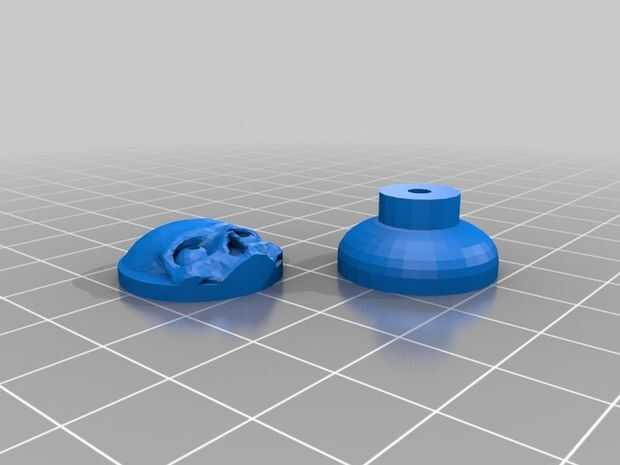

Perilla de cráneo
Puesto que las dos piezas son del mismo material, la vinculación les es fácil, utilizar tus abdominales favoritos o plain ol ' acetona debería funcionar. Esta cabeza encogida se deriva de "Limpieza del cráneo" de ssd. Se ha añadido pequeños ojos redondos en las órbitas. Zoinks!
Además, tendrá alguna forma de evitar que su impresora 3D golpeando las paredes de la caja - recomiendo el Anclaje Vertical de tablero por CodeCreations son avellanado para tomar tornillos para madera #6 y adaptan perfectamente a la capa de 6 mm de la que se hace mi Printrbot.
