Paso 2: LCD

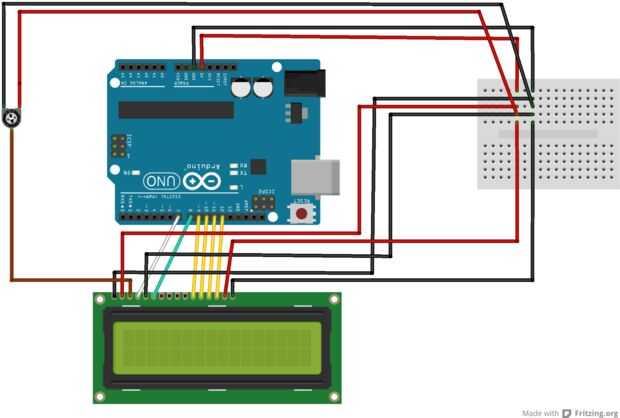

Para usar el LCD, se deben seguir varios pasos, así que hay ninguna conexión equivocada y un trabajo adecuado:
1. en primer lugar tenemos la fuente Pin VSS del LCD debe conectarse a GND y el pin VDD a 5V. Por motivos de seguridad, debe haber una resistencia de 220Oh hacer la conexión a VDD.
2. para controlar el brillo de los PMA A pin tiene que conectarse a 5V y el pin K a GND.
3. para el contraste de la pantalla, hemos utilizado un potenciómetro que puede pasar de 10KOh a 50KOh. Conectamos el pin del potenciómetro 1 a la tierra, el pin 2 a 5V y el pin 3 al pin de Vo de la LCS.
4. Conecte la pantalla RS (este controla el puntero de la pantalla) para el Arduino pin 7 (PWM), esto nos permitirá cambiar la posición del puntero en la pantalla, borrar, etc.... RW de la pantalla de LCD este pin nos permitirá escribir en la pantalla.
5. por último, conectar la LCD E (enable), que nos permitirá escribir en la pantalla, el pin 8 (PWM).
La pantalla puede recibir un bus de datos 8 bits (D0-D7), vamos a usar sólo 4 bits (D4-D7) como este:
· PIN D4 al pin 9 (PWM).
· D5 de PIN a pin 10 (PWM).
· D6 de PIN a pin 11 (PWM).
· D7 de PIN a pin 12 (PWM).
