Paso 3: Palanca de mando y botón

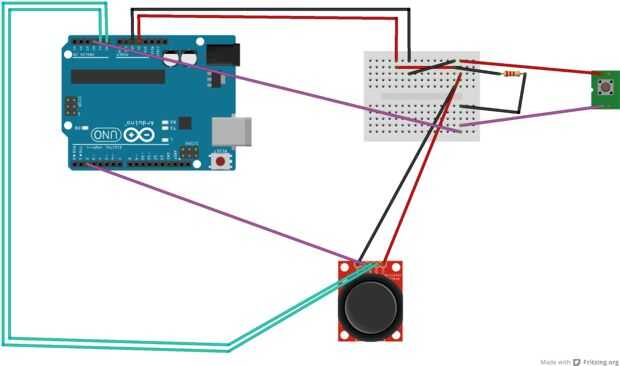

Las conexiones joystick y el botón con el Arduino, le permiten leer las distintas variaciones y traducirlos. Similar a la explicación del LCD, hay varios pasos que deben seguirse:
1. Conecte el pin VCC del joystick a 5V y el pin GND a GND. De esa manera se suministrarán en el dispositivo.
2. la palanca de mando tiene un pin de control, clave, que se utiliza para enviar los valores de la palanca de mando Lee a Arduino. Así que tenemos que conectar este pin a pin del Arduino 2 (PWM).
3. ahora tenemos que conectar el X y joystick Y salidas los pines analógicos A0 y A1. Esto permitirá que el Arduino medir las posiciones de la palanca de mando.
4. para conectar el botón, tenemos que usar 2 de sus 4 pernos. El primero de ellos va a 5V y el otro va a la tierra, a través de un resistor de 220Oh y al pin analógico de A2 de Arduino. Arduino Lee 0 (bajo) cuando el botón no es presionado y 1023 (alto) cuando pulsa.
