Caja ligera del LED con diseño suroeste

Hola, este es Scott con LED Elemental. Aquí está una historia rápida sobre la inspiración para este proyecto. Estaba trabajando con la luz de tira de LED Flexible y había helado paneles de acrílico cuando fabricación linterna del cubo de Rubik hace unos meses. Mi meta para el cubo fue tener diferentes colores en cada lado. He instalado las particiones para cada color de la sangría a los lados adyacentes del cubo. Cuando me estaba haciendo ajustes a las particiones, algunos de los diferentes colores de las secciones donde a través de la sangría en uno de los lados. Mientras que el look ideal para el cubo de Rubick que iba para fuera, pensé que sería genial crear un solo panel con secciones de diferentes colores para un proyecto de futuro.

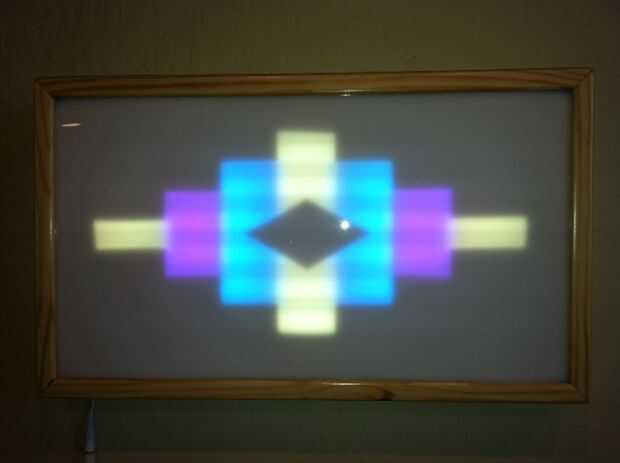

Decidí recoger una hoja de revestimiento acrílico mate de plástico grifo. Hice un cuadro de madera para crear una caja de luz con Alta densidad RGB LED luz de tira. Usé las particiones papel para definir un diseño de suroeste.

En este Instructable, se detallará cómo fui sobre la creación de esta caja de luz LED. La dimensión de la estructura resultada para ser 19 "x 11".

Productos LED elementales es necesario:

Alta densidad RGB LED luz de tira por el pie - 2 pies
En línea LED Color mando a distancia -CANT: 1
De Alambre de cuatro hebras RGB - 10 pies
Adaptador 12V - 12W opción - CANT: 1

Otros productos necesarios:

6' x 2 7/16 "x 13/16" piezas de abeto de Douglas
Tuercas para alambre (4)
#0 galletas (4)
Pegamento para madera
1/8" espesor 40% iluminación blanco Panel de acrílico
Papel grueso de la construcción
Borrar cintas de embalaje
1/2" espesor hoja de MDF
Tornillos
Grapas aisladas
De la soldadura

Herramientas:

Sierra de mesa
Ensambladora
Escuadra de combinación
Sierra de inglete
Abrazaderas
Taladro
Pedacitos de taladro
Soldadura de hierro

Asegúrese de revisar su Manual del propietario recomendado operación segura del equipo.
