Paso 5: Instalar toma de corriente USB
1. preparar el Consejo de Vero
La toma USB tiene que montarse por lo que es muy firme para en y quitar el cable de USB no afectará a las conexiones.
Por lo tanto se utiliza una pieza de tablero de Vero para montar la toma USB y fijar en su lugar.
Coloque el tablero de Vero sobre la zona y traza alrededor de él antes de cortar, perforar y presentación para obtener el tamaño correcto.
2. LED Junta conectarse USB

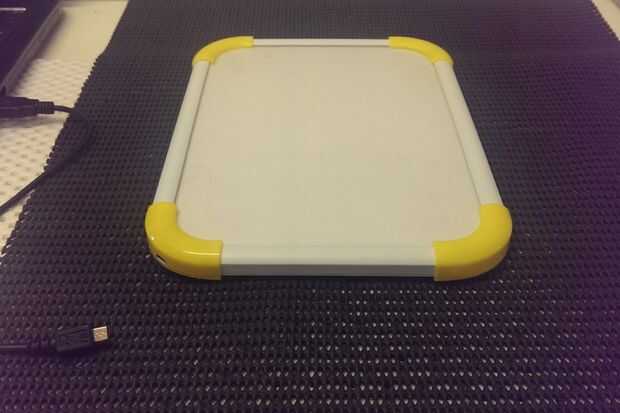

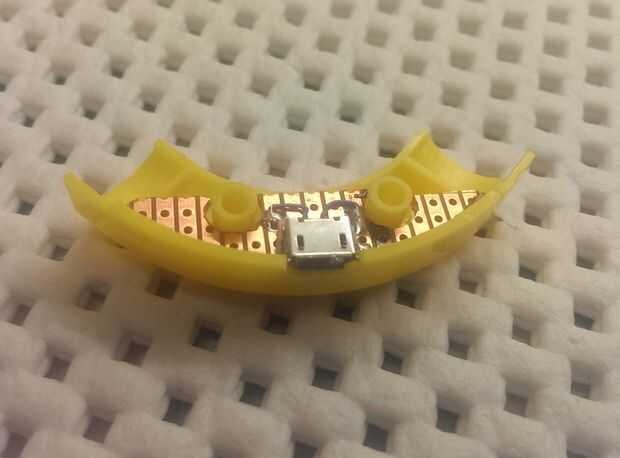

Se hace un pequeño corte en el caso de una embarcación para permitir la toma USB es accesible desde el exterior de la unidad. Posicione la toma USB de la Veroboard y marque el caso antes de cortar.

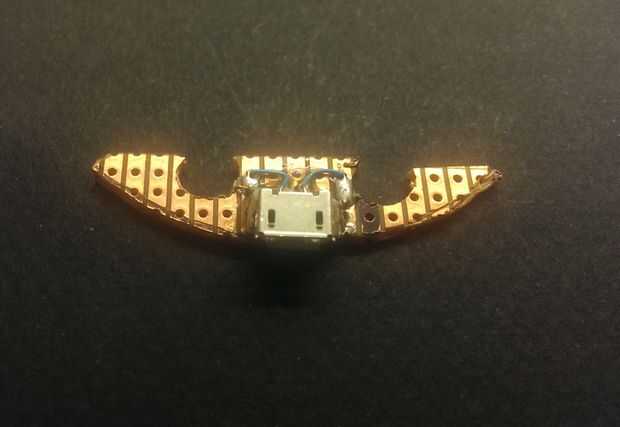

La toma USB se monta sobre la pieza de tablero de Vero y como soldado se pega con epoxi de dos partes para asegurar que está bien colocado.

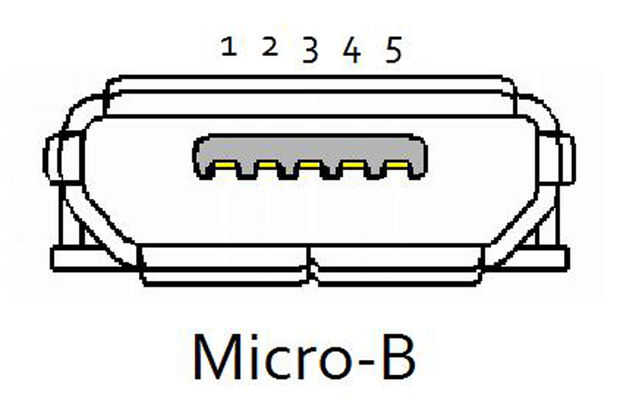

El positivo o ánodo conexión los LEDs debe conectarse a la clavija 1 del conector USB. El negativo o cátodo necesidades para ser conectado al pin 5 del conector.
Nota: Asegúrese de que esto es correcto de lo contrario se podría dañar el LED. Utilice un multímetro para probar los cables antes de conectar a un puerto USB para asegurar la polaridad es correcta.

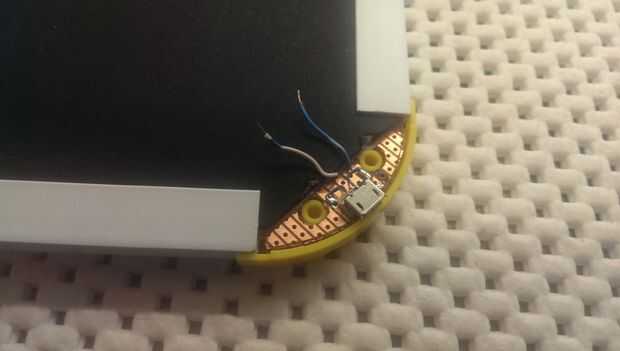

Una vez probado el Consejo de Vero es pegado en el chasis con la pistola de pegamento caliente para asegurarse de que toma es rígida.
